ในวิวัฒนาการของศูนย์ข้อมูลทั่วโลกไปสู่สถาปัตยกรรมเครือข่าย 100G, 400G และ 800G การเลือกใช้สื่อเคเบิลแบบฟิสิคัลเลเยอร์จะกำหนดประสิทธิภาพและต้นทุนรวมในการเป็นเจ้าของ (TCO) ของคลัสเตอร์การประมวลผลโดยตรง ภายในลำดับมัลติโหมดไฟเบอร์ (MMF) สำหรับการเชื่อมต่อในระยะสั้น ปัจจุบัน OM4 และ OM5 เป็นโซลูชันที่ล้ำสมัยและมีการใช้งานกันอย่างแพร่หลายที่สุด บทความนี้มีการอ้างอิงทางเทคนิคที่มีโครงสร้างสำหรับการเลือกสื่อตามทฤษฎีฟิสิกส์เชิงแสงที่เข้มงวดและมาตรฐานสากล 1. กลไกทางกายภาพหลักและคุณลักษณะแถบความถี่กว้าง OM4 (ไฟเบอร์มัลติโหมดที่ปรับให้เหมาะสมด้วยเลเซอร์): แบนด์วิธโมดัลที่มีประสิทธิภาพสูงมากได้รับการปรับให้เหมาะสมและกำหนดไว้สำหรับความยาวคลื่นเดี่ยว 850 นาโนเมตร (ถึง 4700 เมกะเฮิรตซ์·กม) เนื่องจากการกระจายตัวของโมดัลจะเพิ่มขึ้นอย่างรวดเร็วเมื่อเบี่ยงเบนไปจากความยาวคลื่น 850 นาโนเมตร OM4 จึงต้องพึ่งพาอย่างมาก เลนส์คู่ขนาน กลไก—เพิ่มจำนวนช่องสัญญาณไฟเบอร์เชิงเส้น—เพื่อให้ได้อัตราข้อมูลที่สูงขึ้น OM5（ไฟเบอร์มัลติโหมดไวด์แบนด์, WBMMF）： โดยไม่กระทบต่อประสิทธิภาพ 850 นาโนเมตร ยังกำหนดแบนด์วิดท์ขั้นต่ำเพิ่มเติมที่ 2470 เมกะเฮิรตซ์·กม ที่ความยาวคลื่น 953 นาโนเมตร การออกแบบที่กระจายตัวให้เรียบนี้ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับ มัลติเพล็กซ์แบบแบ่งความยาวคลื่นคลื่นสั้น (SWDM) และ สองทิศทาง (BiDi) การส่งผ่านทำให้สามารถส่งผ่านความยาวคลื่น 4 ความยาวคลื่นพร้อมกันภายในเส้นใยเดี่ยวโดยไม่สูญเสียข้อมูล ทำให้สามารถลดจำนวนเส้นใยทางกายภาพได้สูงสุดถึง 75% 2. ข้อมูลจำเพาะทางเทคนิคที่สำคัญและการระบุตัวตน ตัวชี้วัดทางเทคนิคที่สำคัญ ไฟเบอร์ OM4/ OM4 ไฟเบอร์ OM5/ OM5 (WBMMF) มาตรฐานสากล TIA-492AAAD TIA-492AAAE, IEC 60793-2-10 สีแจ็คเก็ต (TIA-598-C) อควา/เอริกา ไวโอเล็ต เขียวมะนาว แหล่งกำเนิดแสงที่ปรับให้เหมาะสมที่สุด 850 นาโนเมตร VCSEL 850nm-953nm VCSEL/SWDM แบนด์วิดท์ EMB 850nm / 850nm EMB 4700 เมกะเฮิรตซ์·กม 4700 เมกะเฮิรตซ์·กม แบนด์วิดท์ EMB 953nm/953nm EMB (ไม่ได้กำหนด) 2470 MHz·km 3. ขีดจำกัดระยะการส่งข้อมูล (ขึ้นอยู่กับโปรโตคอลเครือข่าย) ภายใต้ความเร็วอีเธอร์เน็ตและเทคโนโลยีการปรับที่แตกต่างกัน ประสิทธิภาพการส่งข้อมูลของไฟเบอร์ทั้งสองแสดงให้เห็นความแตกต่างเฉพาะสถานการณ์อย่างมาก ขนานความยาวคลื่นเดี่ยว 10G ถึง 100G (เช่น 100GBASE-SR4): ระยะการส่งข้อมูลสูงสุดสำหรับทั้ง OM4 และ OM5 จะเท่ากัน โดยจำกัดไว้ที่ 100 เมตร การปรับใช้ OM5 ในสถานการณ์มาตรฐานกระแสหลักนี้ไม่ได้ให้ประโยชน์ทางเทคนิคมากนัก มัลติเพล็กซ์ความยาวคลื่น 100G (เช่น 100G SWDM4 / 100G SRBD): เมื่อเผชิญกับสัญญาณความยาวคลื่นยาว OM4 จะถูกจำกัดไว้ที่ 100 เมตรเนื่องจากการล่มสลายของแบนด์วิธ ในขณะที่ OM5 ประสบความสำเร็จในการขยายขีดจำกัดเป็น 150 เมตร โดยอาศัยความสามารถในการชดเชยย่านความถี่กว้าง ยุค 400G และ 800G (การปรับ PAM4): ภายใต้เส้นขนานที่มีความยาวคลื่นเดียว เอสอาร์8 ขีดจำกัดทางกายภาพจะถูกบีบอัดอย่างรุนแรง ทำให้ระยะทางทั้ง OM4 และ OM5 ลดลงเหลือช่วง 50-100 เมตร อย่างไรก็ตาม ภายใต้มัลติเพล็กซ์แบบความยาวคลื่นคู่ 400GBASE-SR4.2 โปรโตคอล OM4 ถูกจำกัดไว้ที่ 100 เมตร ในขณะที่ OM5 ไม่เพียงแต่เพิ่มระยะการใช้งานกลับไปเป็น 150 เมตร แต่ยังลดความต้องการแกนเคเบิลลงครึ่งหนึ่งเหลือ 8 คอร์อีกด้วย 3. คำแนะนำในการปรับใช้ TCO และวิศวกรรม l ยึดติดกับโซนความคุ้มทุน OM4 (การเข้าถึงระยะสั้นแบบมาตรฐาน) สำหรับศูนย์ข้อมูลองค์กรทั่วไปส่วนใหญ่และโทโพโลยีเครือข่ายแบบ Spine-leaf ที่ระยะไม่เกิน 100 เมตรอย่างเคร่งครัด การใช้วิธี "สายแพ OM4 ของตัวรับส่งสัญญาณ SR4/SR8 ราคาประหยัด" จะทำให้ CAPEX เริ่มต้นต่ำกว่าโซลูชัน OM5 WDM อย่างมาก ทำให้เป็นตัวเลือก TCO ที่เหมาะสมที่สุด นอกจากนี้ สถาปัตยกรรมแบบขนานของ OM4 ยังรองรับข้อกำหนดการแยกพอร์ตสวิตช์ได้อย่างสมบูรณ์แบบ l ใช้ OM5 เพื่อการพัฒนาเชิงกลยุทธ์ (การอัพเกรดความหนาแน่นสูงและแบบเดิม) OM5 เสนอ ROI ที่สูงเป็นพิเศษในสองสถานการณ์ที่เข้มงวด: ประการแรก อัปเกรดข้ามรุ่นโดยไม่ต้องใช้สายเคเบิลสำหรับเครือข่ายแบบเดิม โดยใช้ดูเพล็กซ์ไฟเบอร์และโมดูล SWDM4 เพื่อให้บรรลุขีดความสามารถแบบก้าวกระโดด หลีกเลี่ยงค่าใช้จ่ายในการเดินสายใหม่จำนวนมาก ประการที่สอง คลัสเตอร์การประมวลผล AI ความหนาแน่นสูง ลดปริมาณสายเคเบิลหลักลง 4 ถึง 8 เท่า เพิ่มพื้นที่ว่างในแร็คอันมีค่า ปลดบล็อกการไหลเวียนของอากาศของเซิร์ฟเวอร์ และลด OPEX ลงอย่างมาก คำถามที่พบบ่อย ถาม：ในเครือข่ายความหนาแน่นสูง ToR OM5 สามารถจับคู่กับตัวรับส่งสัญญาณ SWDM เพื่อให้ได้ Port Breakout เพื่อเชื่อมต่อเซิร์ฟเวอร์อิสระหลายตัวได้หรือไม่ ตอบ: ไม่ เทคโนโลยี WDM มัลติเพล็กซ์ความยาวคลื่นหลายรายการให้เป็นฟิสิคัลไฟเบอร์เดียวกัน ซึ่งไม่สามารถดีมัลติเพล็กซ์ไปยังเซิร์ฟเวอร์ในตำแหน่งที่แตกต่างกันได้ หากต้องการการแยกพอร์ตที่มีความหนาแน่นสูง ไฟเบอร์แบบขนาน OM4 แบบดั้งเดิมยังคงเป็นโซลูชันเดียวที่ใช้งานได้ ถาม： เหตุใดมาตรฐานจึงกำหนดให้เปลี่ยนสีแจ็คเก็ตตัวนอก OM5 เป็นสีเขียวมะนาว ตอบ：ในห้องเซิร์ฟเวอร์ที่มีความหนาแน่นสูงซึ่งมีสายแพตช์คอร์หลายหมื่นสาย สีเขียวมะนาวที่เป็นที่รู้จักอย่างสูงช่วยให้พนักงานปฏิบัติงานสามารถแยกแยะความแตกต่างจากสีน้ำของ OM3/OM4 อย่างเคร่งครัด ซึ่งช่วยลดเวลาในการติดตามสายเคเบิลได้อย่างมาก และความเสี่ยงของการหยุดชะงักทางธุรกิจจากการถอดปลั๊กโดยไม่ตั้งใจ ถาม：OM5 จำเป็นหรือไม่เมื่อใช้งานอีเธอร์เน็ตความเร็วสูงพิเศษ 400G หรือ 800G ตอบ: ไม่บังคับ ขึ้นอยู่กับเส้นทางเทคโนโลยีของตัวรับส่งสัญญาณ ภายใต้โปรโตคอล SR8 แบบแชนเนลเดี่ยว ระยะห่างทั้ง OM4 และ OM5 จะหดตัวลงเหลือ 50-100 เมตร เฉพาะเมื่อใช้โปรโตคอลสองทิศทางแบบหลายความยาวคลื่น เช่น SR4.2 เท่านั้นที่จะเปิดใช้งานข้อได้เปรียบด้านย่านความถี่กว้างของ OM5 ซึ่งบรรลุผลการเข้าถึงเพิ่มเติม 50% เมื่อเทียบกับ OM4.

บ้านอัจฉริยะสมัยใหม่ได้พัฒนาจากอุปกรณ์เครื่องเดียวไปสู่การประสานงานระบบนิเวศทั้งบ้านในเชิงลึก สถาปัตยกรรมการเดินสายพื้นฐานของระบบไฟส่องสว่างจะกำหนดความเสถียร ความสามารถในการปรับขนาด และความปลอดภัยของเครือข่าย ข้อผิดพลาดในการเดินสายไฟอาจนำไปสู่ค่าบำรุงรักษาจำนวนมากในภายหลังได้อย่างง่ายดาย บทความนี้จะแจกแจงรายละเอียดโดยละเอียดเกี่ยวกับแนวทางการเดินสายไฟอัจฉริยะโดยอิงตามตรรกะทางวิศวกรรมที่เกิดขึ้นจริงและมาตรฐานไฟฟ้าสากล 1. โปรโตคอลการสื่อสารและสถาปัตยกรรมโทโพโลยี KNX และการแยกทางกายภาพ ในระบบไฟส่องสว่างอัจฉริยะระดับโครงสร้างพื้นฐาน KNX ใช้สายเคเบิลตีเกลียวคู่สีเขียวโดยเฉพาะ ซึ่งแยกการรับส่งข้อมูลจากแหล่งจ่ายไฟหลัก 220V ได้อย่างสมบูรณ์ สถาปัตยกรรมแบบกระจายอำนาจหมายความว่าไม่มีโฮสต์กลางเพียงเครื่องเดียว ไม่มีความล้มเหลวของโหนดเดียวจะทำให้เครือข่ายทั้งหมดเป็นอัมพาต ให้ความน่าเชื่อถือที่สูงมาก โปรโตคอลดิจิทัลต้าหลี่ เมื่อเปรียบเทียบกับปัญหาแรงดันไฟฟ้าตกและการกะพริบที่พบบ่อยในการหรี่แสงแบบอะนาล็อก 0-10V โปรโตคอล DALI ถือเป็นการสื่อสารดิจิทัลสองทางอย่างแท้จริง ตามมาตรฐาน IEC 62386-101 แรงดันไฟฟ้ากระแสตรงที่ตกระหว่างอุปกรณ์ทั้งสองบนบัส DALI จะต้องไม่เกิน 2VDC และระยะห่างสูงสุดจากแหล่งจ่ายไฟจะต้องไม่เกิน 300 เมตร 2. ข้อมูลจำเพาะหลักสำหรับการเดินสายไฟฟ้าแรงสูง ละทิ้งการเดินสาย 'No Neutral' โดยสิ้นเชิง สวิตช์แบบเดิมจะควบคุมเฉพาะสายไฟที่มีกระแสไฟฟ้าเท่านั้น หากสวิตช์อัจฉริยะไม่มีสายไฟที่เป็นกลาง จะต้องอาศัยกลไกพลังงานสแตนด์บายที่ "ไม่เป็นกลาง" ที่ถูกบุกรุก ซึ่งทำให้เกิดปรากฏการณ์ "การกะพริบ" หรือ "แสงผี" ของ LED ที่ร้ายแรงเป็นระยะๆ นอกจากนี้ โหลดสูงสุดที่ 'ไม่เป็นกลาง' มักจะถูกจำกัดไว้ที่ประมาณ 800 วัตต์ ซึ่งต่ำกว่า 2500 วัตต์ของสวิตช์สดเป็นกลางมาตรฐานมาก ในโครงการใหม่หรือโครงการปรับปรุงใหม่ จะต้องติดตั้งสายไฟกลางอิสระในกล่องรวมสัญญาณทั้งหมด . กล่องรวมสัญญาณลึก 60 มม แผงอัจฉริยะสร้างความร้อนอย่างมากระหว่างการทำงานเต็มพิกัด และจำเป็นต้องติดตั้งขั้วต่อสายไฟเพิ่มเติม กล่องแบบดั้งเดิมขนาด 50 มม. ทำให้เกิดความเสียหายกับฉนวนได้ง่ายภายใต้ความกดดัน ซึ่งอาจนำไปสู่การปิดระบบเนื่องจากความร้อนหรือไฟไหม้ ขอแนะนำให้ใช้กล่อง PVC ความจุขนาดใหญ่ลึก 60 มม. ซึ่งตรงตามมาตรฐานการหน่วงไฟสูงสุด UL 94 V-0 อย่างเคร่งครัด ห้ามการใช้ความเป็นกลางร่วมกันโดยเคร่งครัด การผสมสายไฟที่เป็นกลางจากวงจรต่างๆ อาจทำให้แรงดันไฟฟ้าที่เป็นกลางที่ปลอดภัยนั้นส่งกระแสไฟแบ็คฟีดถึงอันตรายได้ หากเบรกเกอร์ถูกพลิกอย่างผิดพลาดระหว่างการบำรุงรักษา ส่งผลให้เกิดไฟฟ้าช็อตอย่างรุนแรง นอกจากนี้ยังทำให้เกิดความไม่สมดุลของกระแสไฟฟ้าอย่างรุนแรง ทำให้เกิดการสะดุดสวิตช์ป้องกันการรั่วไหลของกล่องจ่ายไฟบ่อยครั้ง ส่งผลให้ระบบอัจฉริยะเป็นอัมพาต 3. เทคโนโลยีไดร์เวอร์ DC แรงดันต่ำ แรงดันคงที่ (CV): เหมาะสำหรับแถบยืดหยุ่น LED โดยใช้สถาปัตยกรรมการเดินสายแบบขนาน ข้อได้เปรียบ: รองรับการตัดและต่อประกบแบบสุ่มในสถานที่ ข้อเสีย: ถูกจำกัดอย่างรุนแรงด้วยแรงดันไฟตก ทำให้ปลายสุดของแถบยาวสลัวและเป็นสีเหลือง กระแสคงที่ (CC): เหมาะสำหรับสปอตไลท์ป้องกันแสงสะท้อนกำลังสูง ซึ่งต้องมีการเชื่อมต่อแบบอนุกรม ป้องกันการเบิร์นเอาท์เนื่องจากความร้อนของ LED โดยสิ้นเชิง และกำจัดผลกระทบของแรงดันไฟฟ้าที่ลดลงในระยะยาวจากระดับทางกายภาพ ทำให้มั่นใจได้ถึงความสว่างที่สม่ำเสมอตั้งแต่ต้นจนจบ 4.ควบคุมการหยุดชะงักและโหมดแยกส่วน เมื่อผู้ใช้กดสวิตช์ติดผนังอัจฉริยะเพื่อตัดไฟ ชิปการสื่อสารที่รวมอยู่ในหลอดไฟอัจฉริยะ RGBW บนเพดานจะสูญเสียพลังงานทันทีและถูกบังคับให้ออฟไลน์ สิ่งนี้ทำให้แอพมือถือหรือผู้ช่วยเสียงสูญเสียการควบคุมโดยสิ้นเชิง และอาจทำให้โทโพโลยีของเครือข่ายเมชไร้สายทั้งบ้านพังอย่างต่อเนื่อง ทางออกที่ดีที่สุด: การแยกส่วนซอฟต์แวร์ บังคับให้เปิดใช้งาน "โหมดเดี่ยว" ในแบ็กเอนด์ของอุปกรณ์ รีเลย์ทางกายภาพที่ควบคุมแรงดันไฟฟ้าสูงภายในสวิตช์จะถูกล็อคอย่างถาวรในสถานะการนำไฟฟ้า "ปิด" เพื่อให้แน่ใจว่าแหล่งจ่ายไฟจะไม่ถูกตัด การทำงานของปุ่มทางกายภาพจะถูกแปลงเป็นคำสั่งดิจิทัลที่ส่งไปยังสมองของระบบ โซลูชัน "เปิดตลอดเวลา" นี้จำเป็นต้องมีป้ายเตือนที่มองเห็นได้ชัดเจนที่กล่องจ่ายไฟ เพื่อป้องกันไฟฟ้าช็อตโดยไม่ตั้งใจระหว่างการเปลี่ยนหลอดไฟ คำถามที่พบบ่อย คำถามที่ 1: สายสัญญาณแรงดันต่ำและสายไฟฟ้าแรงสูงสามารถใช้ท่อเดียวกันได้หรือไม่ ตอบ: ไม่อย่างแน่นอน สนามแม่เหล็กสลับและไฟกระชากชั่วคราวของไฟฟ้าแรงสูงทำให้เกิดการรบกวนทางแม่เหล็กไฟฟ้าอย่างรุนแรง (EMI) ซึ่งนำไปสู่การสูญเสียแพ็กเก็ตข้อมูลหรือความล้มเหลวในการควบคุมในเครือข่ายแรงดันไฟฟ้าต่ำโดยตรง มาตรฐานสากลกำหนดให้มีระยะห่างขนานกันขั้นต่ำ 30 ซม. (12 นิ้ว) หากหลีกเลี่ยงไม่ได้จะต้องข้ามในแนวตั้งฉากที่มุม 90 องศา คำถามที่ 2: เหตุใดดาวน์ไลท์ LED อัจฉริยะจึงกะพริบเล็กน้อยแม้จะปิดแล้ว ตอบ: ซึ่งมักเกิดจากสวิตช์อัจฉริยะที่ "ไม่เป็นกลาง" ที่ถูกบุกรุก ในสถานะปิด พวกเขาใช้วงจรบายพาสเพื่อดึงกระแสไฟฟ้าขนาดเล็กผ่านหลอดไฟเพื่อเป็นพลังงาน ประจุสะสมในตัวเก็บประจุ LED จนถึงเกณฑ์การนำไฟฟ้า ปล่อยแสง จากนั้นดับลง ทำซ้ำจนเกิดปรากฏการณ์การกะพริบหรือ "แสงผี" คำถามที่ 3: อะไรคืออันตรายด้านความปลอดภัยที่ใหญ่ที่สุดเมื่อซื้อสินค้าข้ามพรมแดนหรือใช้โมดูลรีเลย์ราคาถูก ตอบ: ไม่ได้รับการรับรองความปลอดภัยตามกฎหมายในท้องถิ่น (เช่น IEC/CE, UL, CCC) หรือไม่สามารถจับคู่เกจสายไฟกับพิกัดกระแสไฟที่ระบุได้ หากโมดูลกระแสไฟขนาดเล็กเชื่อมต่อกับโหลดกำลังสูง หน้าสัมผัสจะร้อนและออกซิไดซ์อย่างรวดเร็ว เร่งอายุความร้อนและการสลายตัวของวัสดุฉนวน ส่งผลให้อุปกรณ์เหนื่อยหน่ายหรือเกิดเพลิงไหม้ในที่สุด

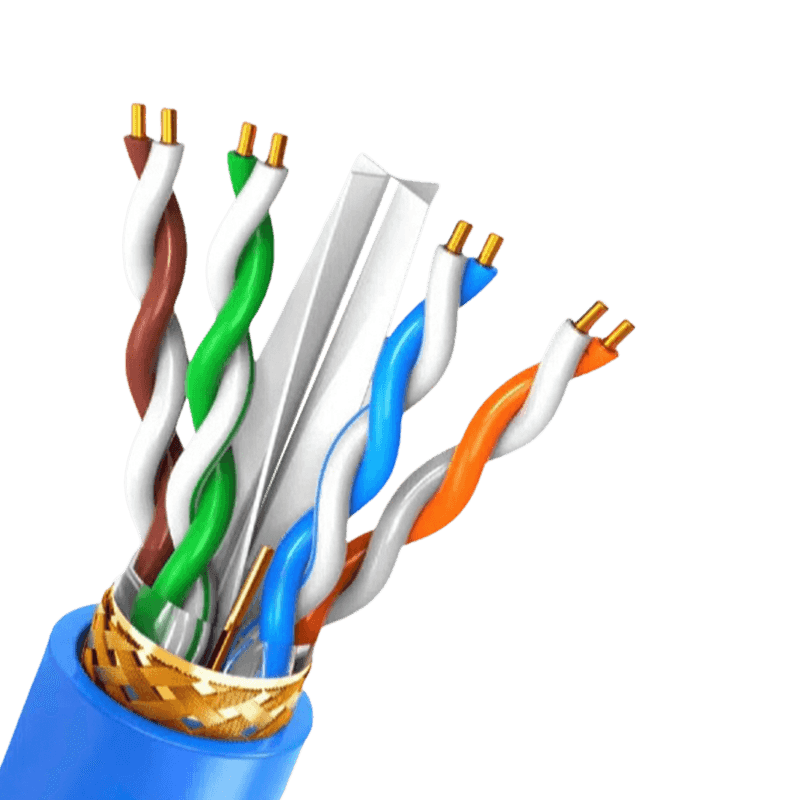

การเลือกสิ่งที่ถูกต้อง สายสื่อสาร เป็นพื้นฐานเกี่ยวกับความสมดุลของความเร็วข้อมูล ระยะทาง และการรบกวนจากสิ่งแวดล้อม สิ่งที่สำคัญที่สุดก็คือ สายเคเบิลคู่บิดเกลียวหุ้มฉนวน (STP) และสายเคเบิลไฟเบอร์ออปติกให้ความสมบูรณ์ของข้อมูลสูงสุดในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้า ในขณะที่สายคู่บิดเกลียว (UTP) แบบไม่มีฉนวนหุ้มยังคงเป็นโซลูชันที่คุ้มค่าสำหรับเครือข่ายสำนักงานมาตรฐาน การสูญเสียสัญญาณและครอสทอล์คเป็นศัตรูหลักของการส่งข้อมูลที่เชื่อถือได้ และการเลือกตัวนำไฟฟ้าที่เหมาะสมจะกำหนดผลลัพธ์ประสิทธิภาพโดยตรง บทบาทที่สำคัญของวัสดุตัวนำ วัสดุที่ใช้สำหรับตัวนำเป็นจุดเริ่มต้นสำหรับประสิทธิภาพของสายเคเบิล แม้ว่าทองแดงจะเป็นมาตรฐาน แต่ทองแดงประเภทเฉพาะจะกำหนดสภาพการนำไฟฟ้าและความทนทานทางกายภาพ ทองแดงเปลือย: นำเสนอการนำไฟฟ้าและความยืดหยุ่นสูงสุด เป็นเกณฑ์มาตรฐานสำหรับการส่งข้อมูลทางไกลเนื่องจากมีความต้านทานต่ำ ซึ่งช่วยลดแรงดันตกคร่อมและการเสื่อมสภาพของสัญญาณในระยะยาว ทองแดงกระป๋อง: ทางเลือกในทางปฏิบัติในกรณีที่การเกิดออกซิเดชันเป็นภัยคุกคาม การเคลือบดีบุกช่วยปกป้องแกนทองแดงแต่เพิ่มความต้านทานเล็กน้อย วัสดุนี้มักถูกระบุในสภาพแวดล้อมทางอุตสาหกรรมหรือสภาพแวดล้อมที่มีความชื้นสูง เนื่องจากจะป้องกันไม่ให้ตัวนำสึกกร่อน ซึ่งสามารถสร้างจุดเกิดความล้มเหลวที่ทำให้สัญญาณเสื่อมคุณภาพได้ อลูมิเนียมหุ้มทองแดง (CCA): ตัวเลือกงบประมาณที่ก่อให้เกิดความเสี่ยงที่สำคัญ ตัวนำ CCA มีความต้านทานไฟฟ้ากระแสตรงสูงกว่า ส่งผลให้สัญญาณลดทอนลงมากขึ้น พวกเขายังประสบปัญหาความยืดหยุ่นต่ำและมีแนวโน้มที่จะแตกหักภายใต้ความเครียดทางกล การติดตั้งโดยใช้ CCA สำหรับข้อมูลความถี่สูงมักจะพบว่าประสิทธิภาพการทำงานไม่แน่นอนและการเชื่อมต่อลดลง การกำหนดค่าการป้องกันเพื่อความสมบูรณ์ของสัญญาณ การคัดกรองและการป้องกันไม่สามารถใช้แทนกันได้ การกำหนดค่าแต่ละรายการจะแก้ปัญหาการรบกวนแม่เหล็กไฟฟ้า (EMI) และการรบกวนความถี่วิทยุ (RFI) ชนิดเฉพาะ การเลือกแผงป้องกันที่ไม่ถูกต้องสำหรับสภาพแวดล้อมที่เต็มไปด้วยมอเตอร์ เครื่องกำเนิดไฟฟ้า หรือแสงจากหลอดฟลูออเรสเซนต์อาจทำให้เครือข่ายเสียหายได้ ประเภทป้องกัน โครงสร้างการออกแบบ การสมัครหลัก F/UTP (ฟอยล์) ห่ออลูมิเนียมฟอยล์เดี่ยวโดยรวม ป้องกัน EMI ความถี่สูงในท่อ S/FTP (เปียและฟอยล์) เปียโดยรวมบวกฟอยล์แต่ละเส้นต่อคู่ การรักษาความปลอดภัยสูงสุดสำหรับศูนย์ข้อมูลและความเร็ว 10G SF/UTP (เปียและฟอยล์) ชีลด์โดยรวมสองชั้นพร้อมเปียและฟอยล์ สภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงด้วย EMI ความถี่ต่ำ การเปรียบเทียบการออกแบบระบบป้องกันทั่วไปและกรณีการใช้งานที่เหมาะสมที่สุด สำหรับการติดตั้งที่ขนานกับสายไฟ ฟอยล์จะให้การครอบคลุมที่จำเป็น อย่างไรก็ตาม เพื่อความยืดหยุ่นและการปฏิเสธสัญญาณรบกวนความถี่ต่ำ การถักเปียจึงเป็นสิ่งจำเป็น การต่อสายดินที่ไม่เหมาะสมที่จุดสิ้นสุดทำให้ชีลด์ส่วนใหญ่ไม่มีประสิทธิภาพโดยสิ้นเชิง โดยเปลี่ยนชีลด์ให้เป็นเสาอากาศแทนที่จะเป็นสิ่งกีดขวาง วัสดุแจ็คเก็ตและระดับความปลอดภัยจากอัคคีภัย เสื้อชั้นนอกทำหน้าที่มากกว่าการยึดตัวนำไว้ด้วยกัน องค์ประกอบกำหนดตำแหน่งที่สามารถติดตั้งสายเคเบิลได้อย่างถูกกฎหมายและปลอดภัยตามรหัสอัคคีภัย การใช้แจ็คเก็ตคุณภาพต่ำในพื้นที่จัดการอากาศแบบ Plenum อาจทำให้เกิดควันพิษและทำให้เปลวไฟลุกลามอย่างรวดเร็ว เพลนัม (CMP): สร้างจากพีวีซีควันต่ำหรือโพลีเมอร์ฟลูออริเนต สายเคเบิลที่ได้รับการจัดอันดับ Plenum ได้รับคำสั่งให้ติดตั้งบนพื้นยกและพื้นที่ที่มีการไหลเวียนของอากาศแบบบังคับ เนื่องจากทนทานต่อการเผาไหม้และปล่อยฮาโลเจนที่เป็นพิษน้อยที่สุดเมื่อสัมผัสกับไฟ ไรเซอร์ (CMR): ออกแบบมาเพื่อป้องกันไฟไม่ให้เคลื่อนที่ในแนวตั้งระหว่างพื้น แจ็คเก็ตเหล่านี้มักทำจาก PVC และมีฟังก์ชันป้องกันอัคคีภัยที่เชื่อถือได้ในพื้นที่ที่ไม่มีช่องระบายอากาศ LSZH (ฮาโลเจนไร้ควันต่ำ): จำเป็นในพื้นที่ที่มีการระบายอากาศไม่ดี เช่น เรือดำน้ำ อุโมงค์ และห้องเก็บข้อมูล เมื่อถูกไฟไหม้ เสื้อแจ็คเก็ตจะปล่อยไอน้ำออกมาแทนกรดไฮโดรคลอริกที่มีฤทธิ์กัดกร่อน ช่วยปกป้องปอดของมนุษย์และอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อนไปพร้อมๆ กัน การให้คะแนนหมวดหมู่และความจุแบนด์วิธ ระดับ "Cat" ที่ประทับบนสายทองแดงจะกำหนดแบนด์วิธความถี่ที่สายสามารถรับได้โดยไม่ล้มเหลวในการทดสอบครอสทอล์ค ความไม่ตรงกันระหว่างระดับสายเคเบิลและฮาร์ดแวร์เครือข่ายถือเป็นการละเมิดมาตรฐานช่องสัญญาณโดยตรง ทำให้เกิดการส่งสัญญาณซ้ำซึ่งจะลดปริมาณงานที่มีประสิทธิภาพลงครึ่งหนึ่ง โครงสร้างทางกายภาพสำหรับความถี่สูง สายเคเบิลที่มีพิกัดสูงกว่าเช่น Cat6A มักจะมีเส้นโค้งแบบ cross-web ที่แยกคู่ตีเกลียวสี่คู่ออก โครงสร้างนี้คงรูปทรงของการบิดตัวภายใต้ความเค้นเชิงกล หากไม่มีเส้นโค้งหรือบิดแน่นเพื่อการปฏิเสธ crosstalk ของเอเลี่ยน การต่อสัญญาณจะเกิดขึ้นระหว่างสายเคเบิลที่อยู่ติดกันในถาดสายเคเบิลขนาดใหญ่ ส่งผลให้แพ็กเก็ตสูญเสียที่ความเร็วเกิน 1 กิกะบิตต่อวินาที ตัวนำที่เป็นของแข็งและแบบควั่น ตัวเลือกระหว่างทองแดงแข็งและทองแดงตีเกลียวจะขึ้นอยู่กับระยะทางและความยืดหยุ่น ไม่ใช่แค่คุณภาพของสัญญาณเท่านั้น ตัวนำที่เป็นของแข็งมีการสูญเสียการแทรกต่ำกว่า ทำให้เป็นทางเลือกเดียวสำหรับการเชื่อมต่อแบบถาวรที่มีความยาวตั้งแต่ 90 เมตรขึ้นไป ตัวนำตีเกลียวแม้จะมีความยืดหยุ่นมากกว่า แต่ก็มีการลดทอนที่สูงขึ้น 20% ถึง 50% ต่อเมตร ทำให้สายแพตช์ตีเกลียวเหมาะสำหรับการเชื่อมต่ออุปกรณ์สั้นๆ ใกล้กับชั้นวาง แต่อาจเป็นสาเหตุให้เกิดความล้มเหลวได้หากใช้ในการเดินสายในอาคาร การส่งผ่านไฟเบอร์ออปติก: ระยะทางโดยไม่มีการรบกวน เมื่อระยะทางเกิน 100 เมตร หรือข้อมูลผ่านโซนที่มีการรบกวนความถี่วิทยุอย่างหนัก ทองแดงจะกลายเป็นผู้รับผิดชอบ สายเคเบิลไฟเบอร์ออปติกช่วยแก้ปัญหาเหล่านี้ได้อย่างแท้จริง ในศูนย์ควบคุมมอเตอร์อุตสาหกรรมทั่วไป สายเคเบิลทองแดงสามารถทำหน้าที่เป็นเสาอากาศปรสิต ทำให้เกิดแรงดันไฟฟ้าที่ทอดตัวรับสัญญาณจุดสิ้นสุด ในทางตรงกันข้าม ใยแก้วจะส่งโฟตอน ไม่ใช่อิเล็กตรอน ทำให้พวกมันมีภูมิคุ้มกันต่อกราวด์ลูปและแรงดันไฟกระชาก มัลติโหมดกับโหมดเดี่ยว ความแตกต่างที่สำคัญอยู่ที่เส้นผ่านศูนย์กลางแกนกลางและการแพร่กระจายของแสง ไฟเบอร์มัลติโหมดซึ่งใช้เลเซอร์เปล่งแสงพื้นผิวช่องแนวตั้งขนาด 850 นาโนเมตร ได้รับผลกระทบจากการกระจายแบบโมดอลที่จำกัดระยะทางที่มีประสิทธิภาพที่ประมาณ 550 เมตรสำหรับ 10 กิกะบิตอีเธอร์เน็ต ไฟเบอร์แบบโหมดเดี่ยวที่มีแกนขนาด 9 ไมครอนและเลเซอร์ขนาด 1310 นาโนเมตรหรือ 1550 นาโนเมตร รองรับระยะทางที่เกินกว่า 40 กิโลเมตร การลดค่าใช้จ่ายได้เปลี่ยนไปอย่างมาก: ไฟเบอร์มัลติโหมดแบบไวด์แบนด์ใหม่จัดการลิงก์ศูนย์ข้อมูลที่เข้าถึงระยะสั้นได้อย่างมีประสิทธิภาพ แต่ปัจจุบันแก้วแบบโหมดเดียวเป็นที่ต้องการสำหรับแบ็คโบนของแคมปัสเพื่อรองรับการเติบโตของแบนด์วิดท์ที่รองรับอนาคตโดยไม่ต้องเปลี่ยนโรงงานจริง แนวทางปฏิบัติในการติดตั้งส่งผลต่อประสิทธิภาพ ข้อมูลจำเพาะด้านประสิทธิภาพของสายเคเบิลจะมีผลเฉพาะในกรณีที่เทคนิคการติดตั้งรักษารูปทรงทางกายภาพของตัวนำไว้ สายเคเบิลที่ถูกดึงด้วยแรงมากเกินไปจะยืดคู่ทองแดง ทำให้เกิดการเปลี่ยนแปลงอิมพีแดนซ์ และสร้างการสูญเสียกลับ การหักงอและการโค้งงอที่แน่นหนา โดยเฉพาะอย่างยิ่งในคู่บิดเกลียวที่ไม่มีการป้องกัน จะเปลี่ยนระยะห่างระหว่างตัวนำและอัตราการบิด ซึ่งจะเพิ่มครอสทอล์คโดยตรงที่จุดที่เกิดการเสียรูป สิ่งสำคัญไม่แพ้กันคือทางเดินเคเบิล การข้ามบัลลาสต์ของหลอดไฟฟลูออเรสเซนต์ที่ระยะทางขนานกันจะทำให้เกิดสัญญาณรบกวนจากแรงดันไฟฟ้าไปยังทั้งคู่ ในสภาพแวดล้อมที่มีแรงดันไฟฟ้าสูง การรักษาสายสื่อสารให้ห่างจากวงจรไฟฟ้าอย่างน้อย 12 นิ้ว จะช่วยป้องกันการเชื่อมต่อแบบเหนี่ยวนำ สำหรับไฟเบอร์ ข้อกังวลในการติดตั้งหลักคือเกินรัศมีโค้งขั้นต่ำ การหักงอ 90 องศาในใยแก้วทำให้เกิดการแตกหักระดับไมโครหรือสภาวะที่แสงลอดผ่านส่วนต่อประสานที่หุ้มแกน ทำให้เกิดการสูญเสียที่ไม่สามารถกู้คืนได้ ซึ่งทำให้อุปกรณ์ทดสอบมองไม่เห็นลิงก์

Overview Driven by the exponential growth of digital infrastructure, cable material selection now strictly involves environmental toxicology and Total Cost of Ownership (TCO). The transition from Polyvinyl Chloride (PVC) to Low Smoke Zero Halogen (LSZH) is an irreversible engineering trend. 1. Micro-Chemical & Manufacturing Data Polyvinyl Chloride (PVC): The polymer contains approximately 56% chlorine, relying on chemical free-radical capture for flame resistance. Extrusion occurs at a highly efficient 70°C to 90°C, but formulas must use heavy metals and plasticizers for flexibility. Low Smoke Zero Halogen (LSZH): Utilizes halogen-free polyolefins (XLPE, PP, EVA) with 50% to 70% mineral flame retardants like ATH. Because ATH decomposes at ~200°C, manufacturing requires strict temperature control and low-speed, high-torque extrusion. 2. Fire Behavior & Secondary Corrosion The PVC Risk: Under thermal stress, PVC releases up to 28% toxic HCl gas. This gas mixes with moisture to form hydrochloric acid aerosols, causing catastrophic "secondary corrosion" to sensitive server motherboards. It generates dense black smoke (>400% density) and risks synthesizing highly toxic Dioxins (POPs) during low-temperature smoldering (80°C-230°C). The LSZH Advantage: LSZH controls HCl emissions strictly below 0.5% and relies on endothermic physical reactions to release water vapor. This reduces smoke density by over 80%, completely eliminates acid corrosion, and presents zero dioxin generation risk. 3. LCA Paradox & Carbon Footprint The Carbon Footprint Paradox: Traditional PVC has a cradle-to-grave carbon footprint of ~7.83 kg CO2-eq/kg. Surprisingly, traditional fossil-based LSZH can exceed this due to the massive energy required for mining 70% mineral fillers and complex extrusion. The Bio-based Solution: Next-generation LSZH eliminates this paradox. By utilizing 100% renewable castor oil (PA11) and green energy, the footprint is drastically compressed to 1.3 kg CO2-eq/kg, achieving true Net-Zero targets. 4. Regulations & TCO Economics Compliance Deadlines: RoHS 3 strictly caps lead ( TCO Analysis: LSZH cables carry a 15% to 30% unit cost premium. However, cables represent FAQ Q1: Why is LSZH mechanically harder to recycle than PVC? A : LSZH's 70% mineral filler ratio destroys polymer melt fluidity. Furthermore, high-end LSZH often uses electron beam or silane cross-linking, turning it into a thermoset material with a 3D network that cannot be simply remelted. Q2: Are there new labeling laws for recycled PVC? A : Yes. By May 2026, EU directives dictate that recycled rigid PVC containing ≥0.1% lead must carry highly visible warning labels, and its end-use will be severely restricted.

สายไฟหุ้มมีความจำเป็นในการป้องกันไฟไหม้จากไฟฟ้าและอันตรายจากไฟฟ้าช็อตในอาคารสมัยใหม่ เมื่อติดตั้งอย่างถูกต้องแล้ว สายไฟหุ้ม ลดความเสี่ยงไฟฟ้าลัดวงจรได้มากกว่า 70% เมื่อเทียบกับการเดินสายไฟแบบคอร์เดียวที่ไม่มีการชีลด์ . ชั้นฉนวนด้านนอกไม่เพียงแต่ป้องกันความเสียหายทางกลเท่านั้น แต่ยังให้เส้นทางกราวด์ต่อเนื่องอีกด้วย สำหรับการใช้งานเชิงพาณิชย์ในที่อยู่อาศัยและเบา การใช้สายเคเบิลหุ้ม เช่น โครงสร้างแบบแฝดและดินหรือแบบแจ็คเก็ตที่คล้ายกันเป็นวิธีการโดยตรงที่สอดคล้องกับรหัสเพื่อให้เกิดการกระจายไฟฟ้าที่ปลอดภัยยิ่งขึ้น สายไฟหุ้มฉนวนคืออะไร และแตกต่างจากตัวนำเปลือยหรือตัวนำหุ้มฉนวนเดี่ยวอย่างไร ลวดหุ้มฉนวนประกอบด้วยตัวนำกระแสไฟที่หุ้มฉนวนตั้งแต่สองตัวขึ้นไป (เฟสและนิวทรัล) บวกกับตัวนำดินเปลือยหรือหุ้มฉนวน ทั้งหมดอยู่ภายในปลอก PVC ยาง หรือ LSZH (Low Smoke Zero Halogen) ภายนอก ข้อแตกต่างที่สำคัญ: สายไฟหุ้มฉนวนเดี่ยวมีฉนวนเพียงชั้นเดียวต่อตัวนำหนึ่งเส้น และโดยทั่วไปจะเดินอยู่ภายในท่อร้อยสายหรือสายไฟ สายเคเบิลหุ้มฉนวนรวมการป้องกันทางกลและฉนวนไว้ในชุดเดียว ช่วยลดความจำเป็นในการต่อท่อเพิ่มเติมในสถานที่แห้งและมีการป้องกัน ตัวอย่างเช่น สายเคเบิลหุ้มฉนวนมาตรฐาน 2.5 มม.² ที่ใช้ในวงจรซอคเก็ต 13A สามารถทนต่อแรงดึงได้สูงสุดถึง 200N ระหว่างการติดตั้ง โดยไม่ทำลายฉนวนภายใน ในขณะที่ลวดหุ้มฉนวนเดี่ยวที่มีหน้าตัดเดียวกันต้องใช้ท่อร้อยสายเพื่อให้ได้การป้องกันทางกลที่คล้ายคลึงกัน ประโยชน์ด้านความปลอดภัยที่สำคัญ: การหน่วงไฟและการป้องกันไฟฟ้าช็อต สายไฟหุ้มสมัยใหม่ได้รับการจัดอันดับสำหรับสารหน่วงการติดไฟตามมาตรฐาน IEC 60332-1 หรือมาตรฐานที่คล้ายกัน ในการทดสอบแบบควบคุม ก สายเคเบิลหุ้มพีวีซีดับไฟเองภายใน 60 วินาที หลังจากถอดเปลวไฟออกจากเตาแล้ว ในขณะที่ลวดเทอร์โมพลาสติกที่ยังไม่หุ้มปลอกยังคงลุกไหม้และมีอนุภาคเพลิงหยดลงมา เปลือกนอกยังทำหน้าที่เป็นเกราะป้องกันการสัมผัสโดยไม่ได้ตั้งใจ ข้อมูลจากรายงานเหตุการณ์ทางไฟฟ้าแสดงให้เห็นว่าบ้านที่ต่อสายทั้งหมดด้วยสายเคเบิลหุ้มฉนวนสองชั้นนั้นมี แรงกระแทกที่เกี่ยวข้องกับความล้มเหลวของฉนวนลดลง 82% เมื่อเทียบกับการใช้สายไฟหุ้มฉนวนเดี่ยวในท่อร้อยสาย คู่มือการเลือก: การจับคู่ประเภทลวดหุ้มเข้ากับการใช้งานจริง การเลือกวัสดุเปลือกหรือขนาดตัวนำไม่ถูกต้องทำให้เกิดความเสียหายก่อนเวลาอันควร ด้านล่างนี้เป็นตารางที่ใช้งานได้จริงโดยพิจารณาจากสภาพแวดล้อมการติดตั้งทั่วไปและข้อกำหนดด้านน้ำหนักบรรทุก โปรดทราบว่าค่าทั้งหมดถือว่าอุณหภูมิแวดล้อมอยู่ที่ 30°C และตัวนำทองแดง (วัสดุทั่วไปสำหรับสายไฟหุ้มฉนวน) ตารางที่ 1: ประเภทลวดหุ้มที่แนะนำตามการใช้งานและสภาพแวดล้อม พื้นที่ใช้งาน ขนาดตัวนำ (มม. ²) ประเภทฝัก กระแสสูงสุด (A) วงจรไฟส่องสว่าง (ในอาคารแห้ง) 1.0 หรือ 1.5 พีวีซี (70°ซ) 11 - 16 ปลั๊กไฟ (ในประเทศ) 2.5 พีวีซีหรือ LSZH 20 - 27 หม้อหุงข้าว / HVAC (แบบยึดอยู่กับที่) 6.0 หรือ 10 พีวีซีหรือยาง 32 - 63 สถานที่กลางแจ้ง/ที่ชื้น 2.5 หรือ 4.0 ยางหรือ XLPE 25 - 37 สำหรับการติดตั้งแบบปกปิดในฉนวนกันความร้อน จะต้องคำนึงถึงปัจจัยการลดพิกัดด้วย ลวดหุ้มฉนวนขนาด 2.5 มม.² ที่ฝังอยู่ในฉนวนมากกว่า 100 มม. สามารถลดพิกัดกระแสไฟลงได้ มากถึง 50% (เช่น จาก 27A ถึง 13.5A) ตรวจสอบกฎข้อบังคับในการเดินสายไฟในพื้นที่เสมอ แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งที่ยืดอายุการใช้งานเกิน 30 ปี ลวดหุ้มที่ติดตั้งอย่างถูกต้องในพื้นที่แห้งและมีอากาศถ่ายเทสามารถมีอายุการใช้งานยาวนาน 40 ถึง 50 ปี . อย่างไรก็ตาม ข้อผิดพลาดทั่วไปสามประการจะลดอายุขัยลงอย่างมาก: การดัดงอมากเกินไป: รัศมีการโค้งงอขั้นต่ำควรมีอย่างน้อย 4 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล ลวดหุ้มปลอกเส้นผ่านศูนย์กลาง 10 มม. โค้งงอรอบรัศมี 35 มม. ทำให้เกิดรอยแตกร้าวขนาดเล็กในปลอก ช่วยลดความต้านทานของฉนวนต่อ ต่ำกว่า 1 เมกะวัตต์ ภายใน 3 ปี (ค่าเริ่มต้น >100 MΩ) เกินขีดจำกัดอุณหภูมิ: ลวดหุ้มพีวีซีทำงานอย่างต่อเนื่องที่อุณหภูมิ 80°C (แทนที่จะเป็นพิกัด 70°C) โดยมีอายุเร็วกว่าสองเท่า ข้อมูลแสดงให้เห็นว่าสำหรับทุกคน สูงกว่าพิกัด 10°C อายุการใช้งานของฉนวนลดลงครึ่งหนึ่ง . การปอกที่ไม่เหมาะสม: การสะกิดตัวนำด้านในขณะถอดปลอกด้านนอกออกจะทำให้เกิดจุดเกิดความเครียด ในการศึกษาวงจรที่ล้มเหลว 200 วงจร 37% ของความล้มเหลวเกิดขึ้นที่ปลายปลอกที่ลอกออกไม่ดี . ใช้เครื่องปอกสายเคเบิลเฉพาะที่ตั้งค่าให้มีความลึกที่ถูกต้อง ซึ่งโดยทั่วไปจะน้อยกว่าความหนาของเปลือก 0.5 มม. สำหรับปลอกพีวีซีมาตรฐานหนา 1.5 มม. มีความลึกในการปอกเท่ากับ 1.0 มม. เหลือระยะความปลอดภัยไว้ โดยไม่ต้องเปิดเผยตัวนำ ความเข้าใจผิดทั่วไปเกี่ยวกับสายไฟหุ้ม (พร้อมการแก้ไขข้อมูล) การให้คะแนนสายไฟที่มีเปลือกที่เข้าใจผิดทำให้เกิดการทดแทนที่เป็นอันตราย ด้านล่างนี้คือรายการข้อผิดพลาดที่พบบ่อยเทียบกับข้อเท็จจริงจริงโดยอิงจากข้อมูลในห้องปฏิบัติการและภาคสนาม ตำนาน: สายไฟหุ้มทั้งหมดกันน้ำได้ ข้อเท็จจริง: เฉพาะยางหรือปลอก LSZH ที่ได้รับการจัดอันดับพิเศษเท่านั้นที่สามารถทนต่อความชื้นอย่างต่อเนื่อง ลวดหุ้มพีวีซีมาตรฐานดูดซับ น้ำ 0.5% ถึง 1.5% โดยน้ำหนัก หลังจากแช่ไว้ 24 ชั่วโมง ส่งผลให้กระแสไฟรั่วเพิ่มขึ้น ตำนาน: ปลอกที่หนาขึ้นหมายถึงการป้องกันที่ดีกว่าเสมอ ข้อเท็จจริง: ปลอก PVC ขนาด 1.8 มม. ให้ความต้านทานแรงกระแทกทางกลถึง 90% ของปลอกขนาด 2.5 มม. แต่แบบหลังจะลดความยืดหยุ่นลงโดย 40% และเพิ่มความยากในการติดตั้งในพื้นที่แคบ ตำนาน: สายไฟที่มีเปลือกไม่จำเป็นต้องมีท่อร้อยสาย ข้อเท็จจริง: ในสถานที่ที่เสี่ยงต่อความเสียหายหรือการกระแทกจากสัตว์ฟันแทะ (เช่น โรงรถหรือผนังภายนอก) จำเป็นต้องมีการป้องกันทางกลเพิ่มเติม เช่น ท่อร้อยสาย การทดสอบแสดงให้เห็นว่าปลอก PVC มาตรฐานถูกเจาะโดย a เข็มเหล็กขนาด 2 มม. ที่มีแรงน้อยกว่า 50N – อยู่ในแรงกัดของสัตว์ฟันแทะทั่วไป ขั้นตอนทีละขั้นตอนเพื่อทดสอบว่าลวดหุ้มที่มีอยู่ยังคงปลอดภัยหรือไม่ การทดสอบเป็นระยะจะหลีกเลี่ยงความล้มเหลวที่ไม่คาดคิด ปฏิบัติตามรายการตรวจสอบที่เป็นประโยชน์นี้โดยใช้อุปกรณ์ทดสอบทางไฟฟ้าขั้นพื้นฐาน บันทึกค่าเพื่อเปรียบเทียบปีต่อปี การตรวจสอบด้วยสายตา: ตรวจสอบรอยแตก การเปลี่ยนสี หรือการบวมของเปลือกด้านนอก การบวมบ่งชี้ถึงการเคลื่อนตัวของพลาสติไซเซอร์หรือความร้อนสูงเกินไป ให้เปลี่ยนทันทีหากมีการบวมเกิน 15% ของเส้นผ่านศูนย์กลางเดิม . การทดสอบความต้านทานของฉนวน: ใช้เครื่องวัดกระแสไฟฟ้ากระแสตรง 500V DC วัดระหว่างตัวนำและระหว่างตัวนำแต่ละตัวกับสายดิน ลวดหุ้มที่แข็งแรงควรแสดงให้เห็น มากกว่า 100 MΩ . ค่าด้านล่าง 1 MΩ ต้องเปลี่ยนใหม่ทันที ความต่อเนื่องของแกนโลก: วัดความต้านทานจากตัวนำลงดินที่ปลายด้านหนึ่งไปอีกด้านหนึ่ง สำหรับดินขนาด 1.5 มม.² ยาว 30 ม. คาดว่า น้อยกว่า 0.4 โอห์ม . ค่าที่สูงกว่าหมายถึงการเชื่อมต่อที่หลวมหรือเกลียวที่สึกกร่อน การตรวจสอบความสมบูรณ์ของปลอก: พันสายเคเบิลให้แน่นด้วยเทปผสมในตัว และจุ่มส่วนที่เทปไว้ในน้ำขณะวัดความต้านทานของฉนวน ลงอันไหนก็ได้ 50 เมกะโอห์ม หลังจากผ่านไป 5 นาที จะยืนยันว่ามีรอยแตกขนาดเล็กของฝัก ดำเนินการทดสอบรอบนี้ทุกครั้ง 5 ปีสำหรับการติดตั้งที่อยู่อาศัย และเป็นประจำทุกปีสำหรับสภาพแวดล้อมทางอุตสาหกรรมหรือความชื้น การปฏิบัติตามกำหนดการนี้สามารถยืดอายุการใช้งานที่ปลอดภัยของสายไฟแบบมีเปลือกจากปกติ 25-30 ปีไปเป็นมากกว่านั้นได้ 45 ปี . สรุป: สายไฟหุ้มยังคงเป็นการอัพเกรดด้านความปลอดภัยที่คุ้มค่าที่สุดสำหรับระบบไฟฟ้าใดๆ ข้อมูลจากการเคลมประกันและการสืบสวนอัคคีภัยแสดงให้เห็นอย่างสม่ำเสมอว่าคุณสมบัติต่างๆ มีการเดินสายไฟพร้อมสายเคเบิลหุ้มตามมาตรฐาน เหตุการณ์ไฟไหม้ทางไฟฟ้าลดลง 60% ต่อการติดตั้ง 1,000 ครั้ง เมื่อเทียบกับการติดตั้งที่ใช้ระบบที่เดินสายใหม่ได้หรือระบบที่ไม่มีปลอกหุ้มรุ่นเก่า ค่าใช้จ่ายล่วงหน้าเพิ่มเติม (โดยทั่วไป 0.20 ถึง 0.50 เหรียญสหรัฐต่อเมตร มากกว่าลวดหุ้มฉนวนเดี่ยวแบบพื้นฐาน) จะได้รับคืนภายในสองปีด้วยค่าแรงในการติดตั้งที่ลดลงและข้อกำหนดของท่อร้อยสายที่ลดลง สำหรับการสร้างหรือการปรับปรุงใหม่ การระบุสายไฟที่มีปลอกหุ้มด้วยวัสดุปลอกหุ้มที่เหมาะสมและขนาดตัวนำที่ถูกต้องเป็นการดำเนินการโดยตรงที่วัดผลได้ เพื่อสร้างโครงสร้างพื้นฐานทางไฟฟ้าที่ปลอดภัยและทนทานมากขึ้น
