มาตรฐานสายชาร์จ EV แตกต่างกันอย่างไรในตลาดทั่วโลก

สายชาร์จรถยนต์ไฟฟ้า ไม่สามารถเปลี่ยนกันได้ในระดับสากล โดยเป็นไปตามมาตรฐานระดับภูมิภาคที่แตกต่างกันซึ่งกำหนดโดยหน่วยงานกำกับดูแล โครงสร้างพื้นฐานกริด และพันธมิตรผู้ผลิตรถยนต์ ในอเมริกาเหนือ ระบบการชาร์จแบบรวม (CCS1) และตัวเชื่อมต่อ NACS ที่มาจาก Tesla มีอิทธิพลเหนือกว่า ในขณะที่ยุโรปกำหนดมาตรฐาน CCS2 (IEC 62196-2 Type 2) สำหรับการชาร์จแบบ AC และ DC อย่างรวดเร็ว ญี่ปุ่นยังคงพึ่งพา CHAdeMO สำหรับ DC แม้ว่าส่วนแบ่งการตลาดทั่วโลกจะลดลงก็ตาม จีนกำหนดมาตรฐาน GB/T ของตนเองสำหรับการชาร์จทั้ง AC และ DC ซึ่งใช้กับรถยนต์ทุกคันที่จำหน่ายในประเทศ รวมถึงรุ่นที่นำเข้าด้วย การทำความเข้าใจว่ามาตรฐานตัวเชื่อมต่อใดที่ใช้กับตลาดเป้าหมายของคุณถือเป็นสิ่งสำคัญก่อนที่จะเลือกสายชาร์จรถยนต์ไฟฟ้าสำหรับการใช้งานในสถานีชาร์จ การปฏิบัติงานของกลุ่มยานพาหนะ หรือห่วงโซ่อุปทานของ OEM

วัสดุตัวนำและหน้าตัด: สิ่งที่ส่งผลต่อประสิทธิภาพการชาร์จจริงๆ

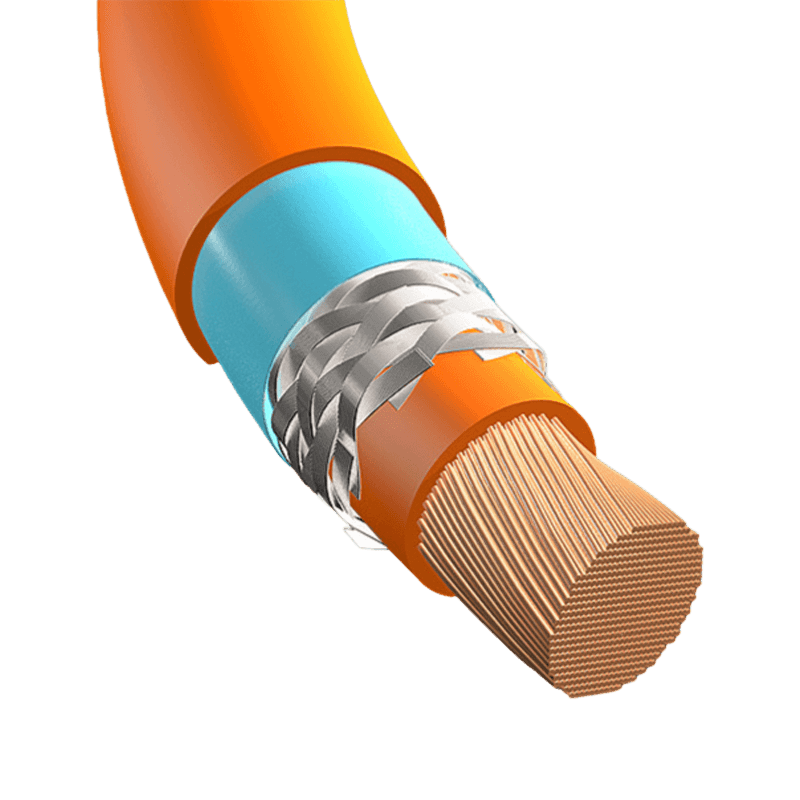

ประสิทธิภาพทางไฟฟ้าของ สายชาร์จอีวี ขึ้นอยู่กับวัสดุตัวนำและพื้นที่หน้าตัดเป็นอย่างมาก ทองแดงยังคงเป็นวัสดุตัวนำที่ต้องการเนื่องจากมีค่าการนำไฟฟ้าที่เหนือกว่า (ประมาณ 58 MS/m) แต่ตัวนำอะลูมิเนียมได้รับการพิจารณามากขึ้นสำหรับอุปกรณ์ชาร์จแบบอยู่กับที่กำลังสูงที่ให้ความสำคัญกับน้ำหนักและราคาเป็นหลัก สำหรับสายชาร์จ AC โหมด 2 และโหมด 3 หน้าตัดของตัวนำโดยทั่วไปจะมีขนาดตั้งแต่ 1.5 มม.² ถึง 6 มม.² ในขณะที่สายชาร์จ DC แบบเร็ว — โดยเฉพาะสายที่ใช้กำลังไฟ 150 kW ถึง 350 kW — ต้องใช้หน้าตัดที่ใหญ่กว่ามาก โดยมักจะเป็น 35 มม.² ถึง 95 มม.² เมื่อรวมกับระบบระบายความร้อนด้วยของเหลวหรืออากาศแบบแอกทีฟเพื่อรักษาอุณหภูมิการทำงานที่ปลอดภัย ที่ Zhejiang Huapu Cable Co., Ltd. ความสามารถในการผลิตตัวนำของเราครอบคลุมช่วงหน้าตัดที่หลากหลายพร้อมพิกัดความเผื่อที่แน่นหนา มั่นใจได้ถึงความต้านทานและการสร้างความร้อนน้อยที่สุดภายใต้โหลดกระแสสูงที่ยั่งยืน

วัสดุฉนวนและเปลือก: การจับคู่สายเคเบิลกับสิ่งแวดล้อม

ความทนทานของสายชาร์จรถยนต์ไฟฟ้าในสภาวะการใช้งานจริงนั้นส่วนใหญ่พิจารณาจากการเลือกใช้ฉนวนและวัสดุเปลือกนอก สภาพแวดล้อมการใช้งานที่แตกต่างกันต้องการคุณสมบัติของวัสดุที่แตกต่างกัน:

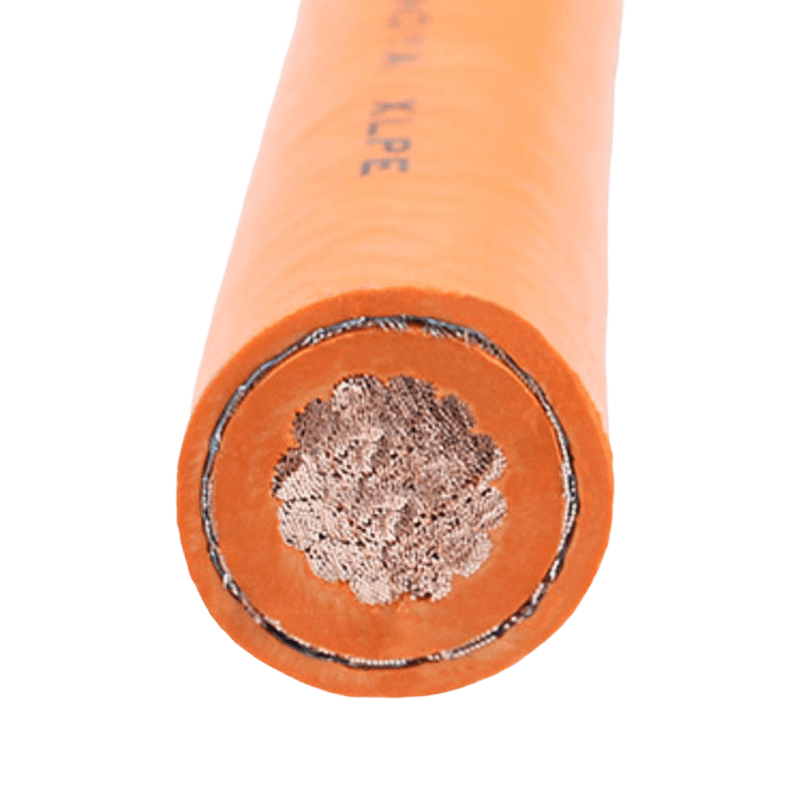

• โพลีเอทิลีนแบบเชื่อมขวาง (XLPE): ให้ความต้านทานความร้อนที่ดีเยี่ยม (สูงถึง 90°C ต่อเนื่อง การลัดวงจร 250°C) ความเป็นฉนวนไฟฟ้าที่เหนือกว่า และความต้านทานต่อการแตกร้าวจากความเครียดจากสิ่งแวดล้อม เหมาะสำหรับโครงสร้างพื้นฐานการชาร์จคงที่ทั้งในร่มและกลางแจ้ง
• เทอร์โมพลาสติกอีลาสโตเมอร์ (TPE) / ยางเทอร์โมพลาสติก (TPR): โดยทั่วไปใช้สำหรับสายเคเบิล โหมด 2 EVSE แบบพกพาเนื่องจากมีความยืดหยุ่นสูง ทนทานต่อรังสี UV ได้ดี และความสามารถในการคงความยืดหยุ่นที่อุณหภูมิต่ำ (ต่ำถึง -40°C) ซึ่งเป็นสิ่งสำคัญสำหรับการใช้งานในสภาพอากาศหนาวเย็น
• พีวีซี (โพลีไวนิลคลอไรด์): คุ้มค่าและใช้กันอย่างแพร่หลายสำหรับการใช้งานภายในอาคาร อย่างไรก็ตาม PVC มาตรฐานไม่เหมาะสำหรับการออกไปกลางแจ้งโดยไม่มีสารเพิ่มความคงตัวของรังสียูวี
• สารประกอบปลอดฮาโลเจนควันต่ำ (LSZH): จำเป็นสำหรับโครงสร้างที่จอดรถใต้ดิน อุโมงค์ และพื้นที่ชาร์จสาธารณะแบบปิด ซึ่งควันพิษจากเพลิงไหม้สายเคเบิลอาจเป็นอันตรายร้ายแรง เราผลิตสายชาร์จ EV แบบมีปลอก LSZH ซึ่งได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะเพื่อให้เป็นไปตามข้อกำหนดด้านความปลอดภัยในพื้นที่จำกัด

ทำความเข้าใจการจัดอันดับ IP สำหรับชุดประกอบสายชาร์จและขั้วต่อ

ระดับการป้องกันน้ำเข้า (IP) ที่กำหนดโดย IEC 60529 จะกำหนดตำแหน่งที่สามารถติดตั้งชุดสายชาร์จ EV ได้อย่างปลอดภัย สถานีชาร์จสาธารณะกลางแจ้งต้องมีขั้วต่อและจุดเข้าสายเคเบิลอย่างน้อย IP44 (ป้องกันวัตถุแข็งเกิน 1 มม. และมีน้ำกระเด็นจากทุกทิศทาง) โดยแนะนำให้ใช้ IP55 หรือ IP67 สำหรับการติดตั้งแบบเปิดโล่งในภูมิภาคที่มีฝนตกหนักหรือทำความสะอาดบ่อยครั้งด้วยน้ำแรงดัน อย่างไรก็ตาม ตัวสายเคเบิลมักไม่ได้รับการกำหนดระดับ IP อย่างเป็นทางการ แต่ความต้านทานต่อน้ำและฝุ่นจะอยู่ภายใต้ข้อกำหนดเฉพาะของวัสดุเปลือกหุ้ม เมื่อประเมินสายชาร์จรถยนต์ไฟฟ้าสำหรับการใช้งานกลางแจ้งหรือกึ่งกลางแจ้ง ทีมจัดซื้อควรตรวจสอบพิกัด IP ของตัวเรือนตัวเชื่อมต่อแยกจากข้อมูลประสิทธิภาพเปลือกของสายเคเบิล เนื่องจากมีการทดสอบและรับรองอย่างเป็นอิสระ

การจัดการระบายความร้อนในสายชาร์จ DC กำลังสูงแบบเร็ว

เนื่องจากระดับพลังงานการชาร์จด่วน DC ไต่ระดับเกิน 150 กิโลวัตต์ — และตอนนี้ถึง 350 กิโลวัตต์เป็นประจำที่สถานี HPC (การชาร์จพลังงานสูง) — การกระจายความร้อนแบบพาสซีฟผ่านปลอกสายเคเบิลจึงไม่เพียงพออีกต่อไป สายชาร์จแบบระบายความร้อนด้วยของเหลวกลายเป็นโซลูชั่นมาตรฐานสำหรับการชาร์จที่รวดเร็วเป็นพิเศษ สายเคเบิลเหล่านี้รวมช่องจ่ายน้ำหล่อเย็นภายในที่ทำงานควบคู่ไปกับตัวนำไฟฟ้า โดยหมุนเวียนของเหลวหล่อเย็นที่เป็นฉนวน (โดยทั่วไปคือส่วนผสมของไกลคอล-น้ำหรือน้ำมันอิเล็กทริก) เพื่อนำความร้อนออกจากตัวนำและขั้วต่อ สิ่งนี้ทำให้สายเคเบิลสามารถรักษาเส้นผ่านศูนย์กลางภายนอกที่เล็กกว่ามากและมีความยืดหยุ่นมากขึ้นเมื่อเปรียบเทียบกับสายเคเบิลระบายความร้อนแบบพาสซีฟที่มีความทึบเท่ากัน ข้อเสียคือเพิ่มความซับซ้อนของระบบ: ปั๊ม อ่างเก็บน้ำ เครื่องแลกเปลี่ยนความร้อน และระบบตรวจสอบการรั่วไหลจะต้องรวมเข้ากับฮาร์ดแวร์ของสถานีชาร์จ สำหรับผู้ปฏิบัติงานที่เลือกสายชาร์จ EV สำหรับการใช้งาน HPC ช่วงเวลาการบำรุงรักษาของระบบทำความเย็นและความเข้ากันได้ของสารหล่อเย็นกับวัสดุของสายเคเบิลถือเป็นข้อพิจารณาการดำเนินงานที่สำคัญในระยะยาว

ความทนทานทางกล: รัศมีการโค้งงอ แรงบิด และพิกัดรอบปลั๊กอิน

สายชาร์จรถยนต์ไฟฟ้าทนทานต่อแรงเค้นเชิงกลซ้ำๆ ซึ่งไม่เคยต้องเจอกับสายไฟแบบคงที่ เช่น การขดและคลายขดทุกวัน การลากข้ามทางเท้า การงอที่จุดเข้าของตัวเชื่อมต่อ และความเค้นบิดเมื่อผู้ใช้หมุนตัวเชื่อมต่อระหว่างการเสียบ มาตรฐานอุตสาหกรรมตอบสนองความต้องการเหล่านี้ผ่านเกณฑ์วิธีการทดสอบเฉพาะ ซีรีส์ IEC 62893 ซึ่งควบคุมสายชาร์จสำหรับ EV ระบุข้อกำหนดรัศมีโค้งงอขั้นต่ำ (โดยทั่วไปคือ 7.5× เส้นผ่านศูนย์กลางภายนอกสำหรับการติดตั้งแบบโค้งงอคงที่ และ 5× สำหรับการใช้งานแบบพกพา) รวมถึงการทดสอบความทนทานของแรงบิดที่จำลองรอบการบิด ±180° ชุดขั้วต่อที่มีรอบการผสมพันธุ์ 10,000 รอบเป็นมาตรฐานสำหรับสถานีชาร์จสาธารณะ เมื่อระบุสายชาร์จรถยนต์ไฟฟ้าสำหรับการใช้งานที่มีการใช้งานสูง เช่น สถานีชาร์จรถแท็กซี่หรือจุดพักบนทางหลวง การขอรายงานการทดสอบเทียบกับ IEC 62893-4 หรือมาตรฐานที่เทียบเท่าถือเป็นพื้นฐานที่มีวัตถุประสงค์ในการเปรียบเทียบอายุการใช้งานเชิงกลของสายเคเบิล

การเปรียบเทียบโหมดการชาร์จ EV: ข้อกำหนดของสายเคเบิลในแต่ละระดับ

มาตรฐาน IEC 61851-1 กำหนดโหมดการชาร์จสี่โหมด โดยแต่ละโหมดมีความหมายที่แตกต่างกันสำหรับการออกแบบและข้อมูลจำเพาะของสายเคเบิล ตารางด้านล่างสรุปพารามิเตอร์หลัก:

ตัวนำสัญญาณและการสื่อสารภายในสายชาร์จ EV

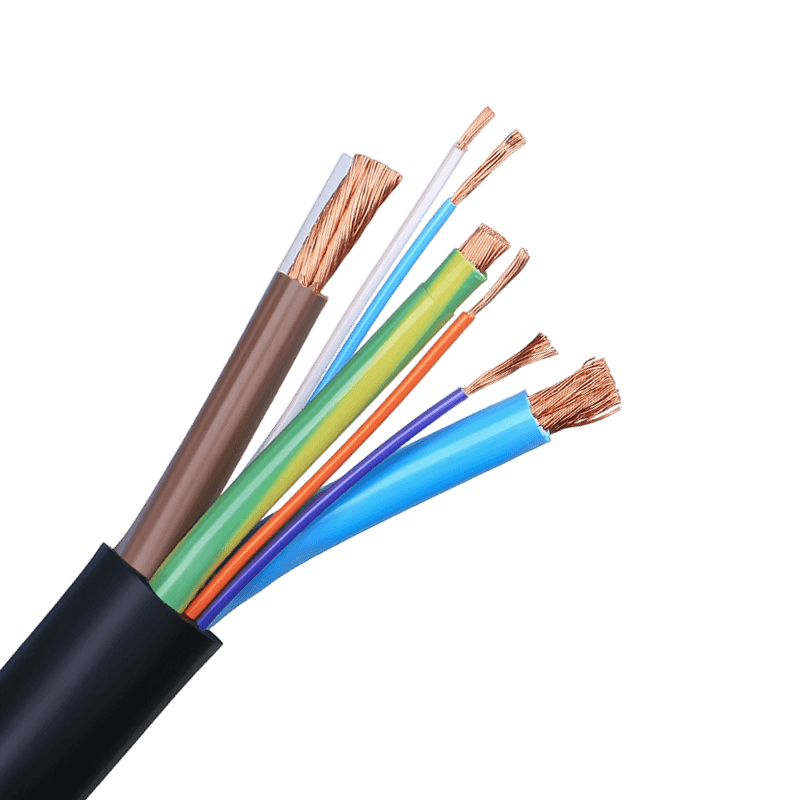

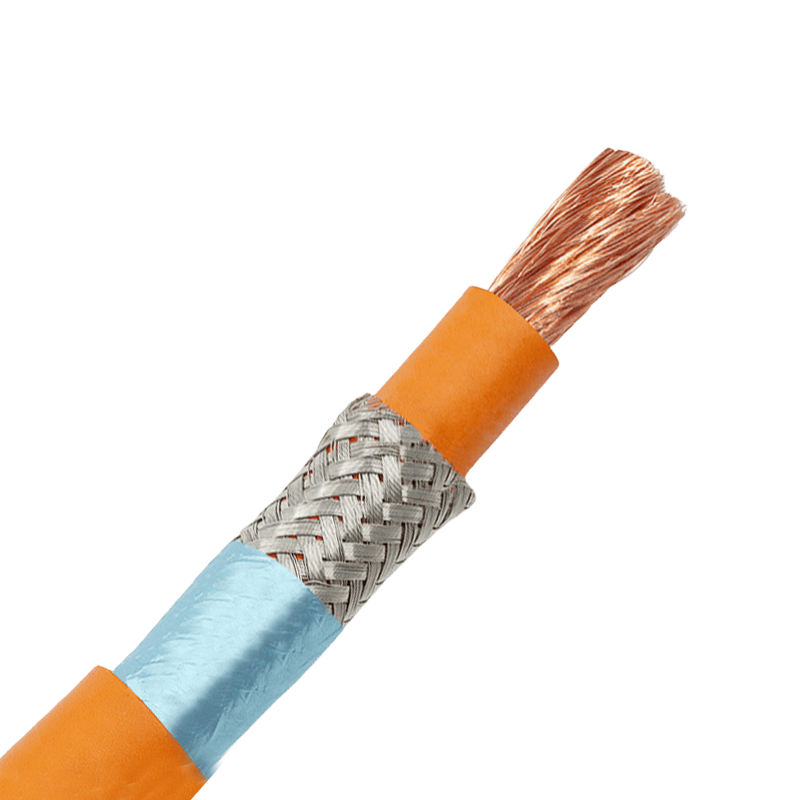

สายชาร์จรถยนต์ไฟฟ้าสมัยใหม่ไม่ใช่สายไฟเพียงอย่างเดียว แต่มีตัวนำสัญญาณและการสื่อสารหลายตัวควบคู่ไปกับแกนจ่ายไฟหลัก ในสายเคเบิล CCS2 หรือสายเคเบิล AC ประเภท 2 โดยทั่วไปคุณจะพบสายไฟนำร่องควบคุม (CP) และสายไฟนำร่องใกล้เคียง (PP) นอกเหนือจากตัวนำเฟส สายดินที่เป็นกลาง และสายดินป้องกัน สาย CP มีสัญญาณ PWM 1 kHz ที่สื่อสารกระแสสูงสุดที่มีอยู่จาก EVSE ไปยังที่ชาร์จในรถ ในสายชาร์จเร็ว DC ความซับซ้อนในการสื่อสารจะเพิ่มขึ้นอีก: ระบบการชาร์จแบบรวมใช้การสื่อสารผ่านสายไฟ (PLC) บนสาย CP ตามโปรโตคอล ISO 15118 ทำให้เกิดคุณสมบัติต่างๆ เช่น การตรวจสอบสิทธิ์ Plug & Charge กำหนดเวลาการชาร์จอัจฉริยะ และการไหลของพลังงานแบบสองทิศทาง (V2G) ตัวนำสัญญาณเหล่านี้ต้องมีการหุ้มฉนวนอย่างระมัดระวังภายในโครงสร้างสายเคเบิลเพื่อป้องกันการรบกวนจากสัญญาณรบกวนการสลับความถี่สูงที่เกิดจากอุปกรณ์อิเล็กทรอนิกส์กำลังในเครื่องชาร์จ ที่ Zhejiang Huapu Cable Co., Ltd. ความเชี่ยวชาญของเราในด้านสายเคเบิลคอมพิวเตอร์และสายสื่อสารจะแจ้งโดยตรงถึงวิธีที่เราใช้สถาปัตยกรรมการป้องกันในการออกแบบสายชาร์จ EV แบบหลายตัวนำ

ความทนทานต่อสารเคมีและน้ำมัน: สำคัญอย่างยิ่งต่อสภาพแวดล้อมการชาร์จของยานพาหนะและอุตสาหกรรม

ผู้ควบคุมยานพาหนะที่ชาร์จรถยนต์ไฟฟ้าเชิงพาณิชย์ เช่น รถโดยสารไฟฟ้า รถตู้ส่งของ หรือยานพาหนะอุตสาหกรรม มักใช้สายชาร์จในสภาพแวดล้อมที่ต้องสัมผัสกับน้ำมันไฮดรอลิก สารตกค้างในน้ำมันดีเซล สารทำความสะอาด หรือน้ำมันหล่อลื่นเป็นประจำ ปลอก TPE หรือ PVC มาตรฐานอาจบวม แตก หรือสูญเสียความยืดหยุ่นเมื่อสัมผัสกับสารที่มีส่วนประกอบของไฮโดรคาร์บอนเมื่อเวลาผ่านไป สำหรับการใช้งานเหล่านี้ ปลอกสายเคเบิลที่ผสมกับคลอรีนโพลีเอทิลีน (CPE) หรือโพลีคลอโรพรีน (CR หรือที่รู้จักกันทั่วไปในชื่อนีโอพรีน) ให้ความทนทานต่อสารเคมีที่ดีกว่าอย่างมาก ขณะเดียวกันก็รักษาความยืดหยุ่นที่จำเป็นสำหรับการจัดการในแต่ละวัน เมื่อจัดหาสายชาร์จรถยนต์ไฟฟ้าสำหรับคลังยานพาหนะหรือศูนย์โลจิสติกส์ การขอข้อมูลการทดสอบตามมาตรฐาน IEC 60811-404 (ความต้านทานต่อน้ำมันแร่) และการระบุสภาวะการสัมผัสสารเคมีที่คาดหวังในสภาพแวดล้อม ช่วยให้ผู้ผลิตสามารถจับคู่สารประกอบของเปลือกกับความเป็นจริงในการใช้งาน แทนที่จะอาศัยข้อกำหนดทั่วไป

การจำแนกประเภทความปลอดภัยจากอัคคีภัยและผลกระทบต่อการเลือกสายเคเบิลสำหรับโครงสร้างพื้นฐานการชาร์จ

เนื่องจากโครงสร้างพื้นฐานการชาร์จ EV ขยายไปสู่ที่จอดรถหลายชั้น ศูนย์การค้า อาคารที่พักอาศัย และศูนย์กลางการขนส่งสาธารณะ การจำแนกประเภทความปลอดภัยจากอัคคีภัยสำหรับสายเคเบิลจึงกลายเป็นข้อกำหนดในการปฏิบัติตามข้อกำหนดมากกว่าการอัพเกรดเพิ่มเติม กรอบงาน CPR (กฎระเบียบผลิตภัณฑ์ก่อสร้าง) ของยุโรป EN 50575 แบ่งประเภทสายเคเบิลตั้งแต่ Aca (ประสิทธิภาพการยิงสูงสุด) ไปจนถึง Fca โดยมีคลาสระดับกลางรวมถึง Cca, Dca และ Eca — แต่ละสายเคเบิลต้องสาธิตการแพร่กระจายของเปลวไฟ การปล่อยความร้อน การผลิตควัน และลักษณะเฉพาะของหยดเพลิง สำหรับสายชาร์จ EV ที่ติดตั้งเป็นส่วนหนึ่งของโครงสร้างพื้นฐานของอาคารแบบอยู่กับที่ เช่น สายพ่วงในหน่วย EVSE ติดผนังหรือระบบจัดการสายเคเบิลในโรงรถใต้ดิน ต้องระบุระดับ CPR ที่เกี่ยวข้องตามสถานที่ติดตั้งและรหัสอาคารของประเทศ สายเคเบิลที่ใช้ในสถานีชาร์จโหมด 4 DC ที่ติดตั้งกลางแจ้งบนเสาเดี่ยวอาจอยู่นอกขอบเขตการทำ CPR โดยสิ้นเชิง ในขณะที่สายเคเบิลเส้นเดียวกันที่ส่งผ่านโครงสร้างอาคารจะต้องปฏิบัติตาม CPR อย่างสมบูรณ์ เราผลิตสายเคเบิลชนิดหน่วงไฟและทนไฟพร้อมเอกสารประสิทธิภาพ CPR ซึ่งสนับสนุนเอกสารการปฏิบัติตามข้อกำหนดของลูกค้าของเราในตลาดยุโรป
