เหตุใดสายไฟมาตรฐานจึงล้มเหลวในการใช้งาน VFD

สายเคเบิลไดรฟ์ความถี่ตัวแปร (VFD) ทำงานในสภาพแวดล้อมที่ไม่เป็นมิตรทางไฟฟ้าซึ่งสายไฟทั่วไปไม่ได้ออกแบบมาให้ทนทาน เมื่อ VFD แปลงกำลังไฟ AC ความถี่คงที่เป็นเอาท์พุตความถี่แปรผัน จะดำเนินการผ่านการสลับ IGBT (ทรานซิสเตอร์ไบโพลาร์เกตแบบหุ้มฉนวน) อย่างรวดเร็วที่ความถี่พาหะซึ่งปกติจะมีตั้งแต่ 2 kHz ถึง 16 kHz เหตุการณ์การสลับแต่ละครั้งจะสร้างพัลส์แรงดันไฟฟ้าด้านหน้าแบบชันโดยมีเวลาเพิ่มขึ้นสั้นเพียง 0.1 ถึง 1 ไมโครวินาที และแรงดันไฟฟ้าสูงสุดที่สามารถเข้าถึง 2 ถึง 3 เท่าของแรงดันไฟฟ้า DC บัสที่ระบุ เนื่องจากอิมพีแดนซ์ของสายเคเบิลไม่ตรงกันและปรากฏการณ์คลื่นสะท้อน สายไฟหุ้มฉนวน XLPE หรือ PVC มาตรฐานที่อยู่ภายใต้ความเครียดสูง dV/dt ซ้ำๆ จะเกิดการคายประจุบางส่วนที่เร่งขึ้นภายในฉนวน ซึ่งนำไปสู่การสลายอิเล็กทริกก่อนกำหนด ซึ่งมักจะเกิดขึ้นภายในไม่กี่เดือน แทนที่จะเป็นทศวรรษของอายุการใช้งานที่คาดไว้ สายไฟไดรฟ์ความถี่ตัวแปรที่มีแรงดันไฟฟ้า 6kV และต่ำกว่า ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะด้วยระบบฉนวนเสริมแรง การจัดเรียงตัวนำลงกราวด์แบบสมมาตร และโครงสร้างความจุต่ำเพื่อทนทานต่อความเค้นทางไฟฟ้าเหล่านี้ตลอดอายุการใช้งานที่กำหนด

แรงดันคลื่นสะท้อนและความยาวของสายเคเบิลช่วยขยายปัญหาได้อย่างไร

ความเสี่ยงที่ประเมินต่ำที่สุดประการหนึ่งในการติดตั้ง VFD คือผลกระทบของคลื่นสะท้อน ซึ่งจะรุนแรงมากขึ้นเรื่อยๆ เมื่อสายเคเบิลที่วิ่งระหว่างไดรฟ์และมอเตอร์ยาวขึ้น เมื่อพัลส์แรงดันไฟฟ้าที่เพิ่มขึ้นอย่างรวดเร็วเคลื่อนไปตามสายเคเบิลและไปชนกับขั้วต่อมอเตอร์ ซึ่งมีอิมพีแดนซ์สูงเมื่อเทียบกับอิมพีแดนซ์เสิร์ชของสายเคเบิล ส่วนหนึ่งของพัลส์จะสะท้อนกลับไปยังตัวขับเคลื่อน การทับซ้อนของเหตุการณ์และคลื่นสะท้อนสามารถสร้างแรงดันไฟฟ้าสูงสุดที่ขั้วต่อมอเตอร์ซึ่งสูงกว่าแรงดันไฟฟ้าเอาท์พุตของไดรฟ์อย่างมาก สำหรับระบบขับเคลื่อน 460 V แรงดันไฟฟ้าที่ขั้วต่อเกิน 1,200 V ไม่ใช่เรื่องแปลกในการเดินสายเคเบิลยาว ความยาวสายเคเบิลวิกฤตซึ่งผลกระทบนี้จะสร้างความเสียหายขึ้นอยู่กับเวลาที่เพิ่มขึ้นของสวิตช์ของไดรฟ์และความเร็วการแพร่กระจายของสายเคเบิล ตามแนวทางทั่วไป สายเคเบิลที่มีความยาวเกิน 50–100 เมตร พร้อมด้วยไดรฟ์แบบสลับเร็ว (เวลาที่เพิ่มขึ้นต่ำกว่า 0.5 µs) ควรถือเป็นความเสี่ยงสูงโดยไม่มีการบรรเทาผลกระทบ โซลูชันประกอบด้วยการติดตั้งเครื่องปฏิกรณ์เอาต์พุตหรือตัวกรอง dV/dt ที่ไดรฟ์ การใช้สายเคเบิลที่มีความต้านทานไฟกระชากสูงกว่า หรือการเลือกสายไฟของไดรฟ์ความถี่แปรผันที่มีตัวนำสายดินจัดเรียงอย่างสมมาตรเพื่อลดลักษณะเฉพาะของอิมพีแดนซ์ของสายเคเบิลที่ไม่ตรงกับมอเตอร์

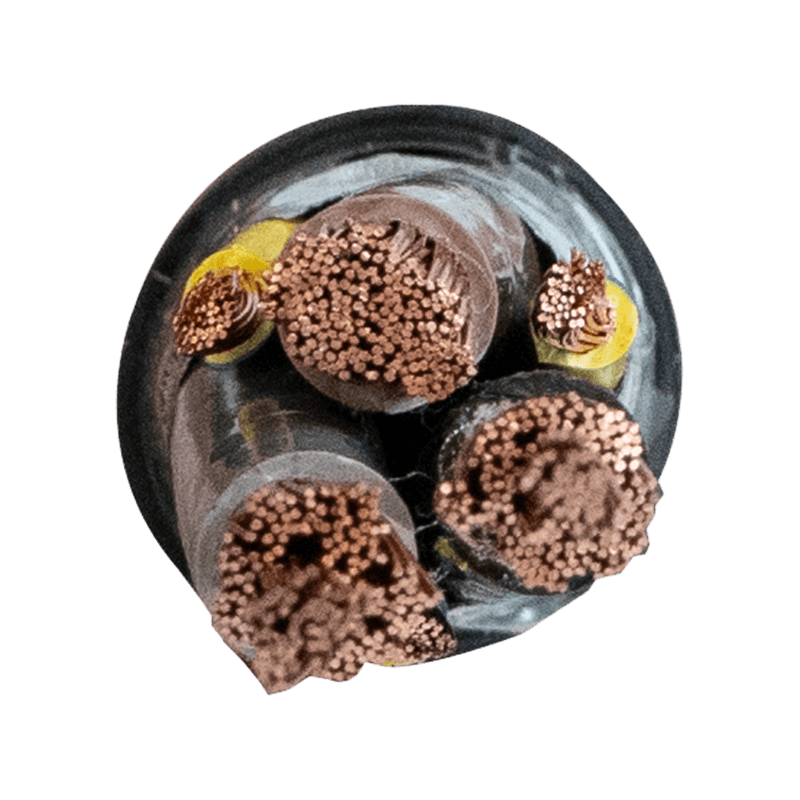

การจัดเรียงตัวนำสายดินแบบสมมาตร: แกนโครงสร้างของการออกแบบสายเคเบิล VFD

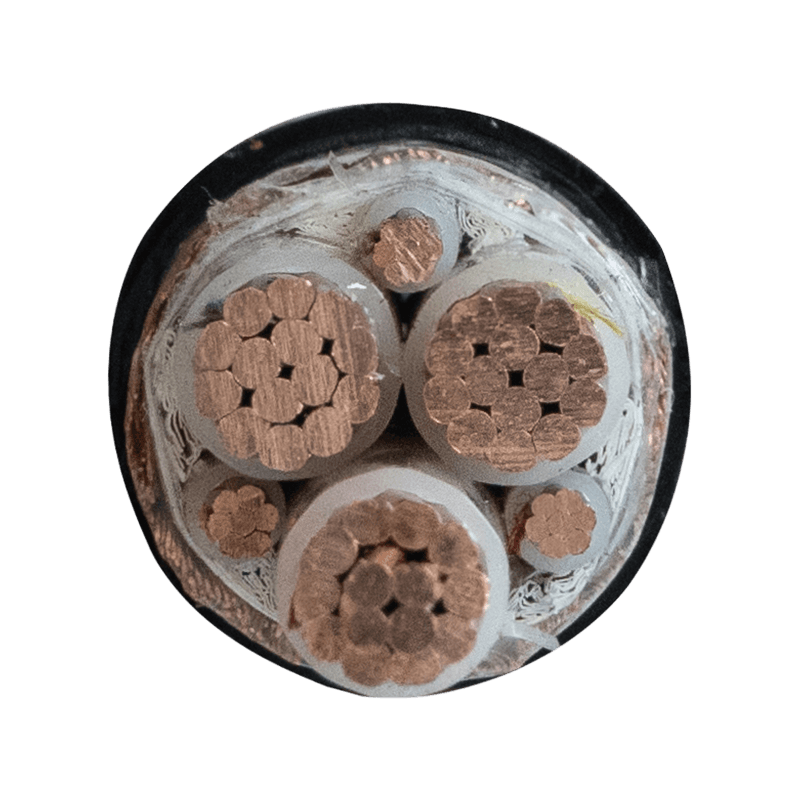

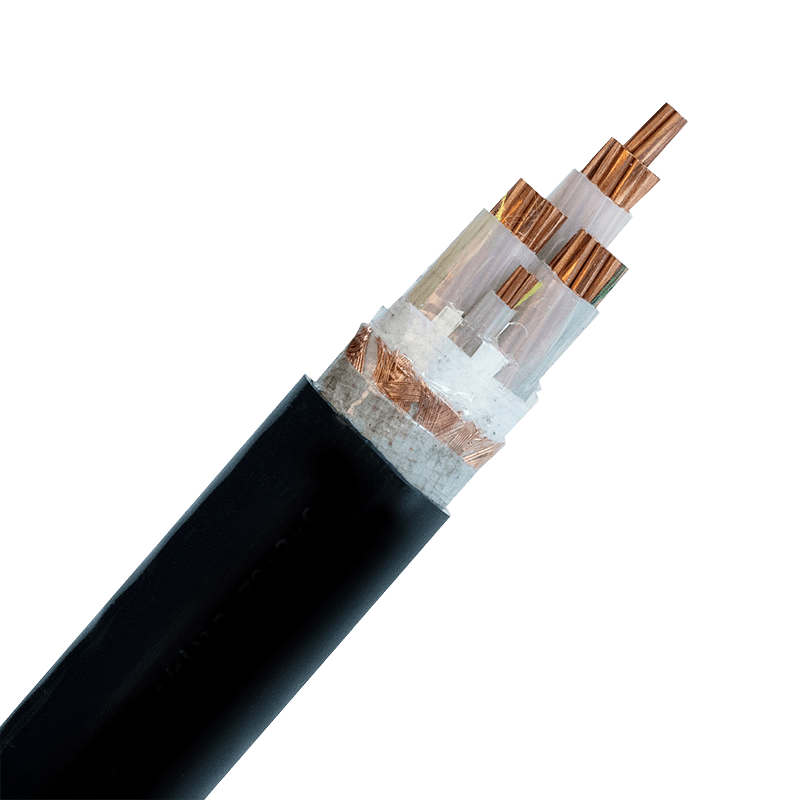

คุณลักษณะเชิงโครงสร้างที่กำหนดของสายเคเบิล Variable Frequency Drive (VFD) ที่สร้างขึ้นโดยเฉพาะ ซึ่งต่างจากสายเคเบิลแบบถาดที่นำกลับมาใช้ใหม่หรือตัวป้อนมอเตอร์มาตรฐาน คือการจัดเรียงตัวนำที่ต่อลงดินอย่างสมมาตร แทนที่จะใช้สายกราวด์เส้นเดียวที่ชดเชยด้านใดด้านหนึ่ง สายเคเบิล VFD ที่แท้จริงจะรวมตัวนำสายดินสามตัวที่วางไว้อย่างสมมาตร (หรือชีลด์เทปทองแดงที่ครอบคลุมเต็มรูปแบบบวกกับตัวนำกราวด์สามตัว) ล้อมรอบตัวนำสามเฟส เรขาคณิตนี้ทำหน้าที่สำคัญสองฟังก์ชัน ประการแรก ให้เส้นทางส่งกลับความถี่สูงที่มีอิมพีแดนซ์ต่ำสำหรับกระแสโหมดทั่วไปที่สร้างโดยการทำงานของสวิตชิ่งของ VFD โดยจำกัดกระแสเหล่านั้นไว้ภายในสายเคเบิล แทนที่จะปล่อยให้กระแสไหลผ่านโครงมอเตอร์ แบริ่ง และโครงสร้างทางกลที่เชื่อมต่ออยู่ ประการที่สอง ความสมมาตรช่วยให้มั่นใจได้ว่าการเชื่อมต่อแบบคาปาซิทีฟจากตัวนำแต่ละเฟสไปยังชีลด์โดยรวมจะเท่ากัน ซึ่งจะช่วยลดกระแสโหมดร่วมสุทธิที่ฉีดเข้าไปในระบบกราวด์ ที่ Zhejiang Huapu Cable Co., Ltd. โครงสร้างสายเคเบิล VFD ของเราได้รับการพัฒนาด้วยสถาปัตยกรรมแบบสมมาตรนี้เป็นข้อกำหนดการออกแบบที่ไม่สามารถต่อรองได้ ซึ่งได้รับการตรวจสอบผ่านห้องปฏิบัติการภายในของเราด้วยอุปกรณ์วัดความต้านทานความถี่สูง

อัตราแรงดันไฟฟ้าของฉนวนและประสิทธิภาพการคายประจุบางส่วนที่ 6kV และต่ำกว่า

สำหรับสายไฟของไดรฟ์ความถี่แปรผันที่มีแรงดันไฟฟ้าพิกัด 6kV และต่ำกว่า ระบบฉนวนต้องได้รับการประเมินไม่เฉพาะที่ความถี่กำลัง (50/60 Hz) แต่ภายใต้สภาวะพัลส์ที่ VFD สร้างขึ้นจริง มาตรฐาน IEC 60034-17 และ IEC 60034-25 กล่าวถึงฉนวนของขดลวดมอเตอร์ที่ป้อนโดยอินเวอร์เตอร์ และข้อกำหนดของฉนวนนั้นเรียงกันโดยตรงในข้อกำหนดเฉพาะของฉนวนสายเคเบิล แรงดันไฟฟ้าเริ่มต้นการคายประจุบางส่วน (PD) (PDIV) เป็นตัวชี้วัดหลัก: แรงดันไฟฟ้าที่ไอออนไนซ์แบบยั่งยืนในตัวเองเริ่มต้นขึ้นภายในช่องว่างหรือสารปนเปื้อนในฉนวน สำหรับสายเคเบิล VFD แรงดันปานกลางที่ระดับ 6kV ฉนวนโดยทั่วไปจะเป็นโพลีเอทิลีนแบบเชื่อมขวาง (XLPE) โดยมีความหนาของผนังที่ออกแบบมาเพื่อรักษาความเครียดทางไฟฟ้าในการทำงานให้ต่ำกว่าเกณฑ์การเริ่มต้น PD แม้ภายใต้สภาวะพัลส์ การทดสอบประเภทตาม IEC 60502-2 สำหรับสายเคเบิล 6kV ประกอบด้วยแรงดันไฟฟ้ากระแสสลับที่ทนได้ที่ 3.5 × U0 เป็นเวลา 5 นาที และการวัดการคายประจุบางส่วนที่ 1.73 × U0 แต่ผู้ผลิตที่รับผิดชอบยังทำการทดสอบแรงดันอิมพัลส์เพิ่มเติมที่จำลองพัลส์ที่เพิ่มขึ้นอย่างรวดเร็วจากการสลับ VFD ซึ่งเป็นการทดสอบที่มาตรฐานพื้นฐานไม่จำเป็นเสมอไป แต่จำเป็นสำหรับการยืนยันความน่าเชื่อถือในโลกแห่งความเป็นจริงในการใช้งานไดรฟ์

ความเข้ากันได้ของ Choke โหมดทั่วไปและผลกระทบต่อความจุของสายเคเบิล

การติดตั้ง VFD จำนวนมากรวมโช้คโหมดทั่วไป (หรือเรียกว่าเครื่องปฏิกรณ์โหมดร่วม) ที่เอาต์พุตของไดรฟ์เพื่อลดทอนสัญญาณรบกวนในโหมดทั่วไปความถี่สูงก่อนที่จะเข้าสู่สายเคเบิลมอเตอร์ ประสิทธิภาพของโช้คโหมดทั่วไปนั้นเชื่อมต่อโดยตรงกับความจุจากเฟสถึงกราวด์ของสายเคเบิล: สายเคเบิลที่มีความจุแบบกระจายสูงจะบายพาสโช้คที่ความถี่สูงบางส่วน ส่งผลให้ประสิทธิภาพการลดทอนของสายเคเบิลลดลง สิ่งนี้สร้างความตึงเครียดในการออกแบบ — ชีลด์สายเคเบิลจำเป็นสำหรับการปฏิบัติตาม EMC และการลดกระแสไฟฟ้าของแบริ่ง แต่ชีลด์เทปทองแดงหนาจะเพิ่มความจุระหว่างเฟสถึงสกรีน ซึ่งจะทำให้ประสิทธิภาพของโช้คลดลง สายเคเบิลของไดรฟ์ความถี่แบบแปรผันที่ออกแบบมาเพื่อความเข้ากันได้กับการกรองโหมดทั่วไป โดยทั่วไปจะใช้ชีลด์แบบถักหรือตัวนำกราวด์แบบสมมาตรแยกสามตัว แทนที่จะเป็นเทปที่คลุมทั้งหมด เพื่อให้ได้ประสิทธิภาพการป้องกันที่เพียงพอ ขณะเดียวกันก็รักษาความจุแบบกระจายไปที่กราวด์ในช่วง 100–300 pF/m เมื่อระบุสายเคเบิล VFD สำหรับการติดตั้งที่มีฮาร์ดแวร์กรองโหมดทั่วไป ข้อมูลความจุที่เผยแพร่ของผู้ผลิตสายเคเบิลต่อความยาวหน่วยควรอ้างอิงโยงกับขีดจำกัดความจุสายเคเบิลที่แนะนำของผู้ผลิตโช้คเพื่อให้แน่ใจว่าระบบทำงานตามที่ออกแบบไว้

กลไกปัจจุบันของแบริ่งและบทบาทของการฝึกกราวด์เคเบิลชีลด์

ความล้มเหลวของแบริ่งมอเตอร์ก่อนกำหนดในระบบที่ขับเคลื่อนด้วย VFD เป็นปัญหาที่ได้รับการบันทึกไว้อย่างดี และการหุ้มและการจัดเรียงสายดินของสายเคเบิล Variable Frequency Drive (VFD) เป็นตัวแปรหลักในการพิจารณาว่ากระแสแบริ่งทำให้เกิดความเสียหายหรือไม่ มีกลไกกระแสแบริ่งที่แตกต่างกันสามกลไก โดยแต่ละกลไกมีข้อกำหนดในการลดผลกระทบที่แตกต่างกัน:

• กระแสประจุไฟฟ้า (กระแส EDM): เกิดจากแรงดันไฟฟ้าโหมดทั่วไปที่สร้างขึ้นบนเพลาโรเตอร์ผ่านความจุจรจัดและการคายประจุผ่านฟิล์มน้ำมันแบริ่ง บรรเทาลงด้วยแปรงกราวด์เพลาที่มีอิมพีแดนซ์ต่ำและตัวป้องกันสายเคเบิลที่เชื่อมติดกันที่ปลายทั้งสองข้าง
• กระแสหมุนเวียนความถี่สูง: เหนี่ยวนำให้เกิดในมอเตอร์ขนาดใหญ่ (โดยทั่วไปจะมีขนาดเฟรมมากกว่า 100 kW) โดยฟลักซ์โหมดร่วมในเฟรมมอเตอร์ ต้องใช้ตลับลูกปืนแบบไม่มีปลายไดรฟ์ที่หุ้มฉนวน นอกเหนือจากการป้องกันสายเคเบิลที่เหมาะสม
• กระแสกราวด์โหมดทั่วไป: ไหลผ่านโครงมอเตอร์ลงกราวด์ผ่านเส้นทางอิมพีแดนซ์ต่ำสุดที่มีอยู่ การต่อสายชีลด์ความต้านทานต่ำ 360° ที่ปลายทั้งไดรฟ์และมอเตอร์ - ทำได้โดยใช้เคเบิลแกลนด์ EMC ที่เหมาะสม แทนที่จะเชื่อมต่อแบบหางเปีย - ถือเป็นสิ่งสำคัญในการจำกัดกระแสเหล่านี้ให้จำกัดอยู่ที่ชีลด์สายเคเบิลมากกว่าโครงสร้างมอเตอร์

วิธีการสิ้นสุดชีลด์ของสายเคเบิลมีความสำคัญพอๆ กับความครอบคลุมและค่าการนำไฟฟ้าของชีลด์ การเชื่อมต่อกราวด์แบบหางเปีย โดยที่ชีลด์ถูกพับกลับและบิดเป็นเส้นลวด จะทำให้เกิดการเหนี่ยวนำที่มีนัยสำคัญที่ความถี่สูง ซึ่งจะทำให้ประสิทธิภาพของชีลด์ที่สูงกว่าสองสามร้อยกิโลเฮิรตซ์ลดลงอย่างมีประสิทธิภาพ เคเบิลแกลนด์ EMC ที่สัมผัสกับเส้นรอบวงกับชีลด์เบรดหรือเทปเป็นวิธีการสิ้นสุดที่ถูกต้องสำหรับการติดตั้งสายเคเบิล VFD โดยที่การลดกระแสแบริ่งเป็นสิ่งสำคัญ

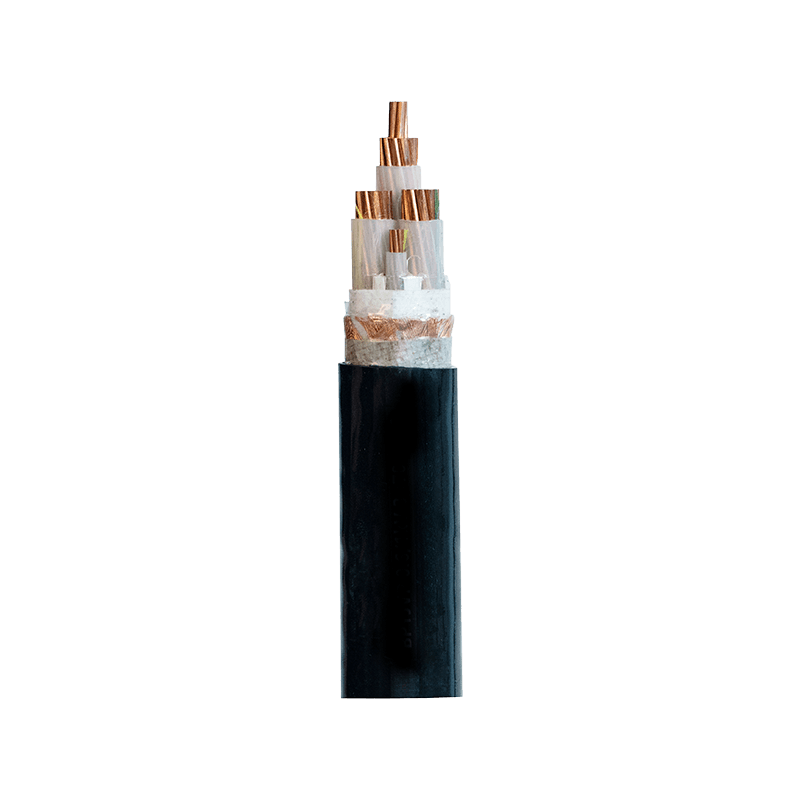

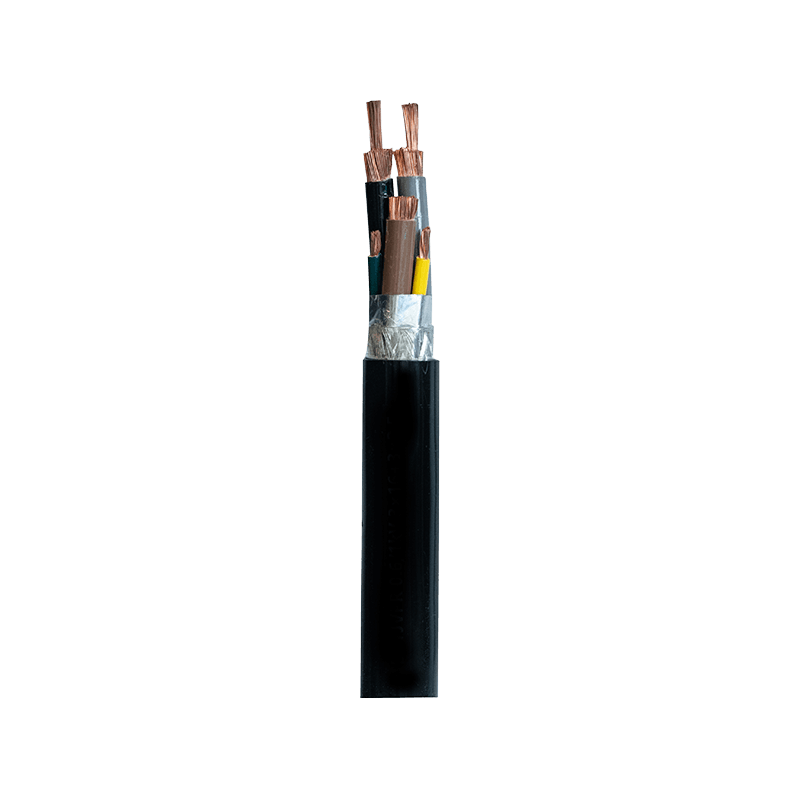

การเปรียบเทียบประเภทการก่อสร้างสายเคเบิล VFD ตามความเหมาะสมในการใช้งาน

สายเคเบิลของไดรฟ์ความถี่แบบแปรผันไม่ได้มีโครงสร้างเหมือนกันทั้งหมด และโครงสร้างที่ถูกต้องขึ้นอยู่กับพารามิเตอร์การใช้งานเฉพาะ รวมถึงระดับแรงดันไฟฟ้า ความยาวสายเคเบิล สภาพแวดล้อมการติดตั้ง และข้อกำหนด EMC ตารางต่อไปนี้สรุปประเภทการก่อสร้างหลักและกรณีการใช้งานที่เหมาะสม:

การลดพิกัดความร้อนในสายเคเบิล VFD-Fed: เหตุใดตารางแอมพาซิตี้มาตรฐานจึงไม่ใช้โดยตรง

ตารางความเข้มของสายเคเบิลมาตรฐาน ตามที่เผยแพร่ใน IEC 60364-5-52 หรือ NEC 310 ได้รับการคำนวณสำหรับกระแสไซน์ซอยด์ที่ 50 หรือ 60 Hz กระแสเอาต์พุตของไดรฟ์ความถี่แบบแปรผันประกอบด้วยปริมาณฮาร์มอนิกที่สำคัญ — โดยเฉพาะฮาร์โมนิคลำดับคี่ (5, 7, 11, 13) บวกกับการกระเพื่อมสลับความถี่สูง — ซึ่งจะเพิ่มกระแส RMS ของสายเคเบิลสำหรับกระแสโหลดความถี่พื้นฐานเดียวกัน และสร้างการสูญเสียเพิ่มเติมเนื่องจากผลกระทบของผิวหนังและผลกระทบจากความใกล้ชิด ที่ความถี่พาหะ VFD ที่ 4–8 kHz ความลึกของผิวหนังในตัวนำทองแดงจะอยู่ที่ 0.7–1.0 มม. เท่านั้น ซึ่งหมายความว่าในตัวนำหน้าตัดที่มีขนาดใหญ่กว่า (50 มม.² ขึ้นไป) เฉพาะบริเวณวงแหวนด้านนอกของตัวนำเท่านั้นที่ส่งกระแสไฟฟ้าความถี่สูงได้อย่างมีประสิทธิภาพ ความต้านทานไฟฟ้ากระแสสลับที่เพิ่มขึ้นที่ความถี่สูงนี้สามารถเพิ่มการสูญเสียที่มีประสิทธิภาพของตัวนำได้ 5-20% เมื่อเทียบกับการทำงานกระแสตรงหรือความถี่กำลัง โดยต้องมีการลดพิกัดของความจุกระแสไฟฟ้าต่อเนื่องของสายเคเบิลที่สอดคล้องกัน สำหรับสายไฟของไดรฟ์ความถี่แปรผันที่มีแรงดันไฟฟ้าพิกัด 6kV และต่ำกว่าซึ่งทำงานที่ปลายด้านบนของกระแสไฟฟ้าที่กำหนด การปรึกษากับเส้นโค้งการลดพิกัดฮาร์มอนิกของผู้ผลิตสายเคเบิล แทนที่จะใช้ตารางการติดตั้งมาตรฐาน เป็นแนวทางที่ถูกต้องทางเทคนิคเพื่อให้แน่ใจว่าสายเคเบิลทำงานภายในขีดจำกัดการออกแบบการระบายความร้อน

ข้อกำหนดการปฏิบัติตาม EMC สำหรับการติดตั้ง VFD และบทบาทของสายเคเบิลในการตอบสนอง

ในการติดตั้งทางอุตสาหกรรมและเชิงพาณิชย์ ระบบ VFD อยู่ภายใต้ข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) ซึ่งจำกัดการปล่อยก๊าซเรือนกระจกที่เกิดขึ้นและจากการแผ่รังสีที่ระบบขับเคลื่อนอาจส่งเข้าไปในเครือข่ายพลังงานและสภาพแวดล้อมโดยรอบ ในยุโรป มาตรฐาน IEC 61800-3 กำหนดขีดจำกัดการปล่อยก๊าซเรือนกระจกและภูมิคุ้มกันที่ใช้บังคับสำหรับระบบขับเคลื่อนแบบปรับความเร็วได้ โดยมีหมวดหมู่ที่แตกต่างกัน ขึ้นอยู่กับว่าการติดตั้งอยู่ในสภาพแวดล้อมแรก (เครือข่ายไฟฟ้าแรงต่ำสาธารณะ) หรือสภาพแวดล้อมที่สอง (อุตสาหกรรม) สายเคเบิลของไดรฟ์ความถี่แปรผัน (VFD) ระหว่างเอาต์พุตของไดรฟ์และมอเตอร์เป็นองค์ประกอบสำคัญในการบรรลุการปฏิบัติตามข้อกำหนด เนื่องจากเป็นตัวนำหลักของกระแสโหมดร่วมความถี่สูงที่อาจแผ่หรือนำกลับไปยังแหล่งจ่าย สายเคเบิล VFD ที่มีฉนวนหุ้มอย่างเหมาะสมซึ่งมีปลายหุ้มฉนวน 360° ที่ปลายทั้งสองข้าง รวมกับกล่องไดรฟ์ที่ได้รับการจัดอันดับ EMC และตัวกรองอินพุต สามารถลดการปล่อยก๊าซที่ดำเนินการได้ 20–40 dB เมื่อเทียบกับการติดตั้งสายเคเบิลที่ไม่มีฉนวนหุ้ม รายงานการทดสอบ EMC ของบริษัทอื่นเกี่ยวกับระบบขับเคลื่อน-เคเบิล-มอเตอร์ที่สมบูรณ์เป็นพื้นฐานที่เชื่อถือได้มากที่สุดในการคาดการณ์ความสอดคล้อง เนื่องจากผลลัพธ์ที่จำลองหรือคำนวณมักจะประเมินการมีส่วนร่วมของคุณภาพการกำหนดเส้นทางสายเคเบิลและปลายสายต่ำเกินไป Zhejiang Huapu Cable Co., Ltd. ได้รับการสนับสนุนจากการรับรอง ISO 9001 และห้องปฏิบัติการทดสอบภายในองค์กรที่ครอบคลุมของเรา โดยให้ข้อมูลการทดสอบประสิทธิภาพการป้องกันสำหรับกลุ่มสายเคเบิล VFD ของเรา เพื่อสนับสนุนเอกสาร EMC ระดับระบบของลูกค้า

วิธีปฏิบัติในการติดตั้งที่กำหนดว่าสายเคเบิล VFD ทำงานตามที่ระบุไว้หรือไม่

แม้แต่สายไฟของไดรฟ์ความถี่ตัวแปรที่ระบุอย่างถูกต้องก็ยังมีประสิทธิภาพต่ำกว่าปกติ หากแนวทางปฏิบัติในการติดตั้งกระทบต่อจุดประสงค์ในการออกแบบ ปัจจัยการติดตั้งภาคสนามหลายประการมีผลกระทบอย่างมากต่อประสิทธิภาพของระบบเคเบิล VFD:

• แยกจากสายสัญญาณและสายควบคุม: สายเคเบิลเอาต์พุต VFD ควรเดินในท่อร้อยสายหรือถาดสายเคเบิลโดยเฉพาะ โดยแยกทางกายภาพออกจากสายสัญญาณแรงดันต่ำอย่างน้อย 200–300 มม. ในกรณีที่ไม่สามารถหลีกเลี่ยงการข้ามได้ ควรทำมุม 90° เพื่อลดการเชื่อมต่อแบบคาปาซิทีฟให้เหลือน้อยที่สุด
• การลดความยาวสายเคเบิล: สายเคเบิลทุกเมตรที่ไม่จำเป็นระหว่างตัวขับและมอเตอร์จะเพิ่มแอมพลิจูดของคลื่นสะท้อนที่ขั้วต่อมอเตอร์และขนาดกระแสรวมในโหมดร่วม การจัดวางไดรฟ์ควรได้รับการปรับให้เหมาะสมในระหว่างขั้นตอนการออกแบบเพื่อลดการเดินสายเคเบิล โดยเฉพาะอย่างยิ่งสำหรับระบบ VFD แรงดันไฟฟ้าปานกลาง 6kV ซึ่งค่าใช้จ่ายของสายเคเบิลและผลที่ตามมาของแรงดันไฟฟ้าเกินของคลื่นสะท้อนจะสูงกว่าอย่างมาก
• ป้องกันความต่อเนื่องผ่านกล่องรวมสัญญาณ: หากกล่องรวมสัญญาณไม่สามารถหลีกเลี่ยงได้ในระหว่างเดินสาย จะต้องต่อชีลด์สายเคเบิลต่อไปด้วยการเชื่อมต่อแบบ 360° โดยไม่หยุดชะงักและเชื่อมต่อใหม่ผ่านแผงขั้วต่อ การแตกหักของชีลด์อย่างต่อเนื่องจะสร้างจุดอิมพีแดนซ์สูงสำหรับกระแสความถี่สูงที่จะแผ่ออกจากจุดเบรก
• การปฏิบัติตามรัศมีการดัด: สายเคเบิล VFD ที่มีชีลด์และเกราะหนักได้ระบุรัศมีการโค้งงอขั้นต่ำ ซึ่งหากฝ่าฝืนระหว่างการติดตั้ง อาจสร้างความเสียหายต่อความต่อเนื่องของชีลด์หรือสร้างจุดความเครียดของฉนวนเฉพาะจุดได้ สำหรับสายเคเบิล VFD ขนาด 6kV ที่หุ้มฉนวนและหุ้มเกราะ รัศมีการโค้งงอขั้นต่ำ 12–15 เท่าของเส้นผ่านศูนย์กลางสายเคเบิลโดยรวมเป็นเรื่องปกติ สิ่งเหล่านี้ควรได้รับการยืนยันจากเอกสารข้อมูลของผู้ผลิตก่อนการติดตั้งในพื้นที่จำกัดหรือถาดสายเคเบิลที่มีความโค้งงอแน่น
• การต่อสายดินที่ปลายทั้งสองข้างเทียบกับการต่อสายดินจุดเดียว: สายเคเบิล VFD ควรต่อสายดินที่ทั้งกล่องหุ้มไดรฟ์และโครงมอเตอร์ ซึ่งแตกต่างจากสายสัญญาณซึ่งมักจะต่อสายดินที่ปลายด้านหนึ่งเท่านั้นเพื่อหลีกเลี่ยงการต่อสายดิน กระแสโหมดทั่วไปความถี่สูงที่ชีลด์ต้องพกพานั้นจำเป็นต้องมีเส้นทางย้อนกลับที่ปลายทั้งสองข้าง การต่อสายดินแบบปลายด้านเดียวจะทำให้ชิลด์มีประสิทธิภาพเฉพาะสำหรับการป้องกันไฟฟ้าสถิตความถี่ต่ำเท่านั้น ไม่ใช่สำหรับการจัดการสัญญาณรบกวน HF ที่แอปพลิเคชัน VFD ต้องการ

ในฐานะองค์กรเทคโนโลยีขั้นสูงแห่งชาติที่มีใบรับรอง OHSAS 18001 และ ISO 14001 Zhejiang Huapu Cable Co., Ltd. ให้การสนับสนุนลูกค้าไม่เพียงแต่กับผลิตภัณฑ์เคเบิลไดรฟ์ความถี่ตัวแปรที่เป็นไปตามข้อกำหนดเท่านั้น แต่ยังรวมถึงคำแนะนำทางวิศวกรรมแอปพลิเคชันเพื่อให้แน่ใจว่าแนวทางปฏิบัติในการติดตั้งจะรักษาประสิทธิภาพสายเคเบิลของเราที่ออกแบบมาเพื่อส่งมอบ
