พารามิเตอร์โครงสร้าง
| คอนดักเตอร์ | Cu / TC / Bare Cu / Cu ที่ควั่นแบบยืดหยุ่น |
| ฉนวนกันความร้อน | พีวีซี / XLPE / PE / LSZH |
| ฟิลเลอร์ | เชือก PP / ฟิลเลอร์ LSZH / เส้นด้ายฝ้าย |
| การอัดเทป | เทป CPP / เทป PET / ผ้าไม่ทอ |
| ฝัก | พีวีซี / PE / LSZH / FR-PVC / PUR |
| อุณหภูมิตัวนำสูงสุด | 70–125°C (ขณะทำงาน) สูงสุด 250°C (S/C) |
| รัศมีการดัด | 6–12ว |
| การกำหนดค่าหลัก | มัลติคอร์ (2–61C) |
| ช่วงหน้าตัด | 0.5–10 มม.² (AWG 22–8) |
| คอนดักเตอร์ Flexibility | ชั้น 2 / 5 / 6 |
ลักษณะเฉพาะ:
1. ประสิทธิภาพของฉนวนที่ดีเยี่ยมทำให้มั่นใจได้ว่าการส่งสัญญาณมีเสถียรภาพ
2. ตัวเลือกการนับคอร์หลายตัวเพื่อปรับให้เข้ากับระบบควบคุมที่ซับซ้อน
3. ความสามารถในการป้องกันการแทรกแซงที่แข็งแกร่งลดการลดทอนสัญญาณ;
4. ทนต่อการกัดกร่อนของน้ำมันและสารเคมี เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรม
ใบสมัคร:
ผลิตภัณฑ์นี้ได้รับการออกแบบมาเป็นพิเศษสำหรับระบบควบคุมและวงจรการวัดที่มีแรงดันไฟฟ้า 450/750V และต่ำกว่า เหมาะสำหรับการเชื่อมต่อและการส่งสัญญาณที่มีความเสถียรในระบบการควบคุม สัญญาณ การป้องกัน และการวัดต่างๆ
1. ระบบควบคุมอัตโนมัติทางอุตสาหกรรม
2. วงจรควบคุมโรงไฟฟ้าและสถานีไฟฟ้าย่อย
3. การควบคุมไฟฟ้าของเครื่องมือเครื่องจักร
4. การส่งสัญญาณเครื่องมือ
คำอธิบาย:
สายเคเบิลควบคุมหุ้มฉนวนพลาสติกเป็นสายส่งที่ออกแบบมาโดยเฉพาะสำหรับการควบคุมอัตโนมัติ ระบบตรวจสอบ และการเชื่อมต่ออุปกรณ์ที่มีแรงดันไฟฟ้า AC 450/750V และต่ำกว่า ในฐานะ "โครงข่ายประสาทเทียม" ของระบบอัตโนมัติทางอุตสาหกรรม ระบบไฟฟ้า และอาคารอัจฉริยะ ทำให้มั่นใจได้ว่าการส่งสัญญาณควบคุมจะแม่นยำและเชื่อถือได้ ชุดผลิตภัณฑ์นี้ปฏิบัติตามมาตรฐานแห่งชาติ GB/T 9330-2020 อย่างเคร่งครัด โดยใช้ตัวนำทองแดงปลอดออกซิเจนคุณภาพสูงและวัสดุพลาสติกที่เป็นมิตรต่อสิ่งแวดล้อม มีปลอกหุ้มฉนวนหลายแบบ รวมถึงฉนวนโพลีไวนิลคลอไรด์ (PVC) ฉนวนโพลีเอทิลีนแบบเชื่อมขวาง (XLPE) และฉนวนไร้ฮาโลเจนไร้ฮาโลเจนต่ำ (WDZ) ตอบสนองความต้องการที่ครอบคลุมตั้งแต่การใช้งานทั่วไปไปจนถึงความต้องการด้านสิ่งแวดล้อมและความปลอดภัยพิเศษ
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ Uo/U: 450/750V
อุณหภูมิการทำงานสูงสุดที่อนุญาต: ฉนวนพีวีซี: 70 ℃
ฉนวน XLPE: 90 ℃
อุณหภูมิตัวนำสูงสุดระหว่างไฟฟ้าลัดวงจร (≤5s): ฉนวน PVC: 160 ℃
ฉนวน XLPE: 250 ℃
อุณหภูมิโดยรอบระหว่างการวาง: ไม่ควรต่ำกว่า 0 ℃
ข้อกำหนดรัศมีการดัดขั้นต่ำระหว่างการติดตั้ง:
สายเคเบิลที่ไม่มีเกราะ:
ฉนวนพีวีซี: ไม่น้อยกว่า 6 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล
ฉนวน XLPE: ไม่น้อยกว่า 8 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล
สายเคเบิลหุ้มเกราะหรือเทปทองแดงหุ้มฉนวน: ไม่น้อยกว่า 12 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล
สายเคเบิลยืดหยุ่นแบบมีชีลด์: ไม่น้อยกว่า 6 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

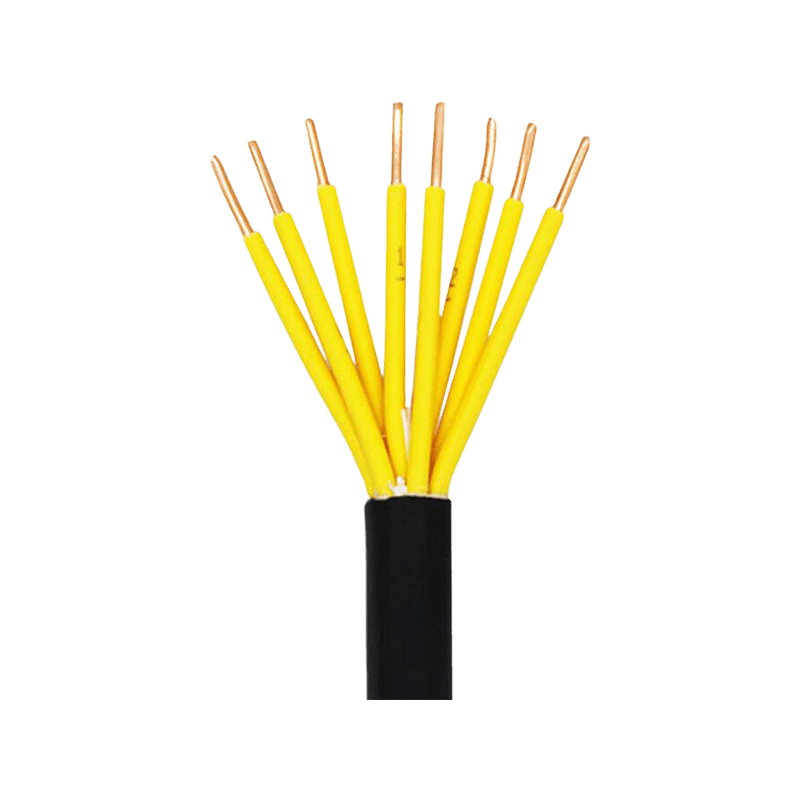

เควีวี
รับใบเสนอราคา
สายเคเบิลควบคุมหุ้มฉนวนพลาสติก
| คอนดักเตอร์ | ทองแดง |
| ฉนวนกันความร้อน | พีวีซี |
| การกรอก | เชือกที่เต็มไปด้วยโพรพิลีน |
| สายกระเป๋า | เทปซีพีพี |
| ฝัก | พีวีซี |
| อุณหภูมิสูงสุดของตัวนำ | 70 |
| รัศมีการดัด | 6-12D |
เกี่ยวกับเรา
Zhejiang Huapu Cable Co., Ltd.
บริษัท เจ้อเจียง หัวผู่ เคเบิล จำกัด เป็นผู้ผลิตสายไฟและสายเคเบิลมืออาชีพที่รวมการผลิต การขาย การวิจัยและพัฒนา และการบริการ บริษัทเชี่ยวชาญในการผลิตและพัฒนาผลิตภัณฑ์ที่หลากหลาย รวมถึงสายไฟหุ้มฉนวน XLPE และพีวีซี สายควบคุม สายเคเบิลเหนือศีรษะ ลวดอลูมิเนียมตีเกลียว ลวดอลูมิเนียมตีเกลียวแกนเหล็ก สายไฟอาคาร สายเคเบิลยืดหยุ่นหุ้มยางทั่วไป สายปลั๊กไฟ สายความถี่วิทยุ สายสื่อสาร สายคอมพิวเตอร์ รวมถึงผลิตภัณฑ์อุปกรณ์ไฟฟ้าพิเศษ เช่น สายเคเบิลไร้ฮาโลเจน ควันต่ำ ทนไฟ และกันไฟ
ในฐานะ สายควบคุม ผู้ผลิต และ สายควบคุม ผู้จัดจำหน่าย ในจีนบริษัทมีเทคโนโลยีขั้นสูง ความเชี่ยวชาญทางเทคนิคที่แข็งแกร่ง ความสามารถในการทดสอบที่ครอบคลุม และสิ่งอำนวยความสะดวกในห้องปฏิบัติการที่ครบครัน ดำเนินการสายการผลิตที่ทันสมัยและใช้อุปกรณ์ตรวจสอบและทดสอบที่ล้ำสมัย ได้รับการรับรองรวมถึงการรับรองเป็นวิสาหกิจเทคโนโลยีขั้นสูงแห่งชาติ ระบบการจัดการคุณภาพ ISO 9001 ระบบการจัดการสิ่งแวดล้อม ISO 14001 ระบบการจัดการอาชีวอนามัยและความปลอดภัย OHSAS 18001 มาตรฐาน "การผลิตเจ้อเจียง" และการรับรองผลิตภัณฑ์บังคับของจีน (CCC) บริษัทยังถือใบอนุญาตการผลิตผลิตภัณฑ์อุตสาหกรรมแห่งชาติ
ในฐานะ สายควบคุม โรงงาน และ ผู้ผลิตสายควบคุมหุ้มฉนวนพลาสติกบริษัทได้จัดตั้งระบบการจัดการที่ครอบคลุม เชื่อมั่นว่าคุณภาพที่เหนือกว่าคือกุญแจสู่ความพึงพอใจของลูกค้าและความสำเร็จในตลาด ซึ่งช่วยสร้างภาพลักษณ์แบรนด์ระดับสูง โดยอิงตามความต้องการของลูกค้า บริษัทมุ่งมั่นในการสร้างนวัตกรรมอย่างต่อเนื่องเพื่อเพิ่มผลประโยชน์สูงสุดให้แก่ลูกค้า
ด้วยหลักการของความเข้มงวด ประสิทธิภาพ ความซื่อสัตย์ การปฏิบัติจริง ความอ่อนน้อมถ่อมตน และความสามัคคี บริษัทตั้งเป้าที่จะเป็นผู้สนับสนุนผลิตภัณฑ์สีเขียวและเป็นมิตรต่อสิ่งแวดล้อมระดับโลก ขณะที่ให้บริการผลิตภัณฑ์สายไฟและสายเคเบิลระดับสูง จัดหา สายควบคุมแบบกำหนดเองบริษัทมุ่งมั่นที่จะร่วมมือกับพันธมิตรจากทุกภาคส่วนผ่านการจัดการทางวิทยาศาสตร์ การผลิตที่ได้มาตรฐาน คุณภาพพรีเมียม บริการที่น่าพอใจ และชื่อเสียงที่โดดเด่น เพื่อบรรลุความสำเร็จร่วมกัน
-
0 01
บริษัทจดทะเบียน
-
0เอเคอร์ 02
พื้นที่โรงงาน
-
003
พนักงาน
-
0%04
พนักงานที่มีประสบการณ์ทำงานมากกว่า 3 ปี คิดเป็น
เกียรติคุณมาตรฐานสูง
การรับรองและมาตรฐานด้านสิ่งแวดล้อม
ข่าวสารและบล็อก
ความรู้ในอุตสาหกรรม
ระดับแรงดันไฟฟ้าส่งผลต่อการเลือกสายเคเบิลในระบบควบคุมอย่างไร
เปิดพิกัด 450/750V สายเคเบิลควบคุมหุ้มฉนวนพลาสติก s ไม่ได้เป็นเพียงเกณฑ์สูงสุดเท่านั้น แต่ยังกำหนดระดับฉนวนของสายเคเบิลและกำหนดความเข้ากันได้กับอุปกรณ์ป้องกัน แผงขั้วต่อ และเปลือกหุ้ม พิกัดแรงดันไฟฟ้าที่ไม่ตรงกันเป็นสาเหตุหนึ่งที่พบบ่อยที่สุดของการเสื่อมสภาพของฉนวนตั้งแต่เนิ่นๆ ในแผงควบคุม
ในทางปฏิบัติ วงจรควบคุมไม่ค่อยทำงานใกล้กับเพดานแรงดันไฟฟ้าที่กำหนด การให้คะแนนจะควบคุม ความเป็นฉนวนและระยะห่างตามผิวฉนวน ต้องการโดยวัสดุฉนวน สำหรับระบบควบคุมแรงดันไฟฟ้าต่ำ สายเคเบิลพิกัด 450/750V ให้ระยะขอบด้านความปลอดภัยที่มีความหมาย โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่มีไฟกระชากชั่วคราวหรือข้อผิดพลาดของกราวด์
ปัจจัยสำคัญในการปรับให้สอดคล้องกับระดับแรงดันไฟฟ้า:
- แรงดันไฟฟ้าที่กำหนดของแผงขั้วต่อจะต้องเท่ากับหรือมากกว่าพิกัดฉนวนของสายเคเบิล
- เคเบิลแกลนด์และอุปกรณ์ท่อร้อยสายควรได้รับการจัดอันดับสำหรับประเภทการติดตั้งเดียวกัน
- การรวมสายเคเบิลที่มีระดับแรงดันไฟฟ้าต่างกันเข้าด้วยกันต้องใช้ฉนวนของสายเคเบิลที่มีพิกัดสูงสุดเพื่อพันข้ามมัด
- IEC 60227 และ GB/T 9330 เป็นกรอบอ้างอิงอย่างเป็นทางการสำหรับตระกูลสายเคเบิลนี้
Zhejiang Huapu Cable Co., Ltd. ผลิตสายเคเบิลเหล่านี้ตามมาตรฐาน IEC และ GB อย่างเคร่งครัด ทำให้ทีมจัดซื้อมีความมั่นใจด้านเอกสารที่จำเป็นสำหรับการตรวจสอบและการรับรองระบบ
จำนวนคอร์และหน้าตัด: จับคู่สายเคเบิลควบคุมมัลติคอร์กับการออกแบบวงจรของคุณ
สายเคเบิลควบคุมแบบมัลติคอร์ระบุด้วยพารามิเตอร์หลักสองตัว: จำนวนแกนและหน้าตัดของตัวนำ (มม.²) การตัดสินใจเหล่านี้ไม่สามารถใช้แทนกันได้ - อันหนึ่งควบคุมความจุของสัญญาณ อีกอันควบคุมความสามารถในการส่งกระแสไฟและแรงดันตกคร่อมระยะทาง
| ใบสมัคร | หน้าตัดทั่วไป | เหตุผล |
|---|---|---|
| การส่งสัญญาณเครื่องมือ | 0.5 – 0.75 มม.² | กระแสไฟต่ำ ลำดับความสำคัญของความยืดหยุ่น |
| PLC/วงจรควบคุมรีเลย์ | 1.0 – 1.5 มม.² | สมดุลของความจุปัจจุบันและความหนาแน่นของเส้นทาง |
| สายไฟควบคุมมอเตอร์ / คอนแทคเตอร์ | 2.5 มม.² | กระแสคอยล์สูงขึ้นและวิ่งได้ยาวนานขึ้น |
| วงจรป้องกันสถานีย่อย | 2.5 – 4.0 มม.² | ข้อกำหนดปัจจุบันของข้อผิดพลาดและการปฏิบัติตามกฎระเบียบ |
การเลือกจำนวนแกนควรคำนึงถึงแกนสำรอง — แนวปฏิบัติทางอุตสาหกรรมแนะนำให้จัดสรรคอร์เพิ่มเติม 10–20% นอกเหนือจากความต้องการของวงจรปัจจุบัน เพื่อรองรับการดัดแปลงในอนาคตโดยไม่ต้องดึงสายเคเบิลซ้ำ สิ่งนี้มีความเกี่ยวข้องอย่างยิ่งในการควบคุมไฟฟ้าของเครื่องมือกลและการสร้างแผงควบคุมซึ่งการติดตั้งเพิ่มเติมมีค่าใช้จ่ายสูง
สำหรับโครงร่างแบบมัลติคอร์ที่มีความหนาแน่นสูง การระบุตัวนำก็มีความสำคัญเช่นกัน เช่น การกำหนดหมายเลขตามลำดับ รหัสสีตามมาตรฐาน IEC 60445 หรือการรวมกันจะช่วยลดข้อผิดพลาดในการทดสอบการทำงาน และทำให้การติดตามการบำรุงรักษาทำได้ง่ายขึ้น
ฉนวนพีวีซีในสายเคเบิลควบคุม: ทำงานได้ที่ไหนและมีข้อจำกัด
พีวีซี (โพลีไวนิลคลอไรด์) ยังคงเป็นวัสดุฉนวนที่โดดเด่นสำหรับสายเคเบิลควบคุมที่หุ้มด้วยพลาสติก เนื่องจากมีต้นทุนต่ำ ง่ายต่อการแปรรูป และทนทานต่อสารเคมีในวงกว้าง อย่างไรก็ตาม การเลือกใช้วัสดุควรได้รับแรงผลักดันจากสภาพแวดล้อมในการติดตั้ง ไม่ใช่แค่ราคาเท่านั้น
ในกรณีที่ฉนวนพีวีซีมาตรฐานทำงานได้ดี:
- การติดตั้งภายในอาคารที่มีอุณหภูมิแวดล้อมคงที่ (โดยทั่วไปคือ –15°C ถึง 70°C)
- ตู้ควบคุม ถาดสายเคเบิล และระบบท่อร้อยสายที่มีการจำกัดรังสียูวี
- สภาพแวดล้อมที่ไม่มีการสัมผัสกับน้ำมัน ตัวทำละลาย หรือกรดเข้มข้นอย่างต่อเนื่อง
เมื่อใดที่ต้องพิจารณาทางเลือกอื่น:
- ไร้ฮาโลเจนควันต่ำ (LSHF/LSZH) ต้องใช้เวอร์ชันต่างๆ ในพื้นที่สาธารณะแบบปิด อุโมงค์ และรางรถไฟซึ่งมีการควบคุมการสร้างควันพิษในระหว่างเหตุการณ์เพลิงไหม้
- สารหน่วงไฟหรือทนไฟ เกรดได้รับการระบุสำหรับวงจรควบคุมโรงไฟฟ้าและระบบที่มีความสำคัญต่อความปลอดภัย โดยจำเป็นต้องรักษาความสมบูรณ์ของวงจรอย่างต่อเนื่องในระหว่างที่เกิดเพลิงไหม้
- ฉนวนโพลีเอทิลีนแบบเชื่อมขวาง (XLPE) ให้ความทนทานต่อความร้อนที่เหนือกว่าสำหรับการใช้งานที่อุณหภูมิการทำงานต่อเนื่องเกิน 70°C
กลุ่มการผลิตของเราครอบคลุมประเภทฉนวนทั้งหมดเหล่านี้ ซึ่งหมายความว่าตัวระบุสามารถสร้างมาตรฐานความสัมพันธ์กับซัพพลายเออร์ได้ ในขณะที่ยังคงตอบสนองความต้องการเฉพาะการใช้งานทั่วทั้งโรงงาน
การหุ้มฉนวนในสายเคเบิลควบคุม: เมื่อจำเป็นและต้องระบุประเภทใด
ไม่ใช่ทั้งหมด สายเคเบิลควบคุมแบบมัลติคอร์ การวิ่งจำเป็นต้องมีการป้องกัน แต่การระบุอย่างไม่ถูกต้องว่าเป็นสาเหตุของการรบกวนสัญญาณบ่อยครั้งในการติดตั้งทางอุตสาหกรรม การตัดสินใจขึ้นอยู่กับประเภทสัญญาณ การเดินสายเคเบิล และสภาพแวดล้อมทางแม่เหล็กไฟฟ้าของสถานที่
โดยทั่วไปแล้ว สัญญาณอะนาล็อก (4–20mA, 0–10V) และเอาต์พุตเซ็นเซอร์ระดับต่ำมีความเสี่ยงมากที่สุด การรบกวนทางแม่เหล็กไฟฟ้า (EMI) สัญญาณควบคุมแบบดิจิตอลนั้นทนทานต่อเสียงรบกวนได้มากกว่า แม้ว่ายังคงแนะนำให้ใช้การป้องกันเมื่อสายเคเบิลขนานกับสายไฟในระยะทางไกล
| ประเภทโล่ | ความคุ้มครอง | ดีที่สุดสำหรับ | การแลกเปลี่ยน |
|---|---|---|---|
| อลูมิเนียมฟอยล์ (โดยรวม) | ~100% | การรบกวนความถี่สูง, การกำหนดเส้นทางที่กะทัดรัด | มีความยืดหยุ่นน้อยกว่า มีแนวโน้มที่จะเกิดฟอยล์แตกร้าวเมื่องอซ้ำๆ |
| ถักเปียทองแดง (โดยรวม) | 85–95% | EMI ความถี่ต่ำ, ลากโซ่ / แอปพลิเคชันที่เคลื่อนที่ | เส้นผ่านศูนย์กลางใหญ่ขึ้นต้นทุนสูงขึ้น |
| การป้องกันคู่แต่ละคู่ | ต่อคู่ | การป้องกันสัญญาณรบกวนระหว่างคู่สัญญาณ | การสิ้นสุดที่ซับซ้อนยิ่งขึ้นที่ปลายทั้งสองข้าง |
กฎที่มักถูกมองข้าม: การต่อสายดินของโล่จะต้องดำเนินการที่ปลายด้านหนึ่งเท่านั้น ในวงจรสัญญาณของอุปกรณ์ส่วนใหญ่เพื่อป้องกันกระแสกราวด์กราวด์ที่ทำให้เกิดเสียงรบกวนที่ชีลด์มีไว้เพื่อบล็อก ในวงจรควบคุมโรงไฟฟ้าและสถานีไฟฟ้าย่อย การต่อลงดินอาจแตกต่างกัน - ให้ปฏิบัติตามแผนการต่อสายดินของผู้ประกอบระบบเสมอ
ระเบียบวินัยในการกำหนดเส้นทางมีความสำคัญไม่แพ้กัน นั่นคือการรักษาการแยกทางกายภาพระหว่างชุดสายเคเบิลควบคุมและสายไฟกระแสสูง ตามหลักการแล้ว 200 มม. ขึ้นไป โดยที่การวิ่งแบบขนานเป็นสิ่งที่หลีกเลี่ยงไม่ได้ — ลดการรบกวนที่แหล่งกำเนิด และลดการพึ่งพาการป้องกันเพียงอย่างเดียว
