พารามิเตอร์โครงสร้าง
| คอนดักเตอร์ | TC / Cu เปลือย / Cu ควั่นแบบยืดหยุ่น |
| ฉนวนกันความร้อน | XLPO / XLPE / LSZH |
| ฝัก | XLPO / TPE / LSZH / XLPO ทนรังสียูวี |
| อุณหภูมิตัวนำสูงสุด | 90–150°C (การทำงาน) สูงสุด 250°C (S/C) |
| รัศมีการดัด | 4–8D |
| การกำหนดค่าหลัก | 1C / ทวินคอร์ |
| ช่วงหน้าตัด | 1.5–240 มม.² (16 AWG–500 กิโลแคลอรี) |
| คอนดักเตอร์ Flexibility | ชั้น 5 / 6 |
ลักษณะเฉพาะ:
1. ทนต่อรังสี UV เหมาะสำหรับการใช้งานกลางแจ้ง
2. ทนต่ออุณหภูมิสูงและต่ำพร้อมการปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง
3. ต่อต้านริ้วรอย อายุการใช้งานยาวนาน (มากกว่า 25 ปี)
4. ประสิทธิภาพของฉนวนที่เสถียรทำให้มั่นใจถึงประสิทธิภาพการผลิตพลังงานสูง
ใบสมัคร:
1. ระบบสถานีไฟฟ้าโซลาร์เซลล์พลังงานแสงอาทิตย์
2. การผลิตไฟฟ้าที่เชื่อมต่อกับกริดไฟฟ้าโซลาร์เซลล์บนชั้นดาดฟ้า;
3. การเชื่อมต่อระบบจัดเก็บพลังงานไฟฟ้าโซลาร์เซลล์
4. โครงการผลิตไฟฟ้าโซลาร์เซลล์แบบจำหน่าย
คำอธิบาย:
เป็นไปตามมาตรฐาน 2PIC 1169/08.2007 และ EN50618:2014 เหมาะสำหรับสถานการณ์แรงดันไฟฟ้ากระแสตรงสูงถึง 1.8kV (ระบบแบบคอร์ต่อคอร์ แบบไม่มีกราวด์) ปรับให้เข้ากับด้าน DC ของระบบเซลล์แสงอาทิตย์ได้ (ระหว่างเซลล์แสงอาทิตย์และขั้วต่อ DC ของคอนเวอร์เตอร์) ผลิตภัณฑ์นี้เป็นสายเคเบิลแบบยืดหยุ่นแบบคอร์เดียว ใช้งานได้ภายใต้มาตรฐานความปลอดภัย Class II โดยรองรับสายเคเบิลหลายเส้นแบบขนานเพื่อให้เป็นไปตามข้อกำหนดการส่งกระแสตรงของระบบไฟฟ้าโซลาร์เซลล์
ข้อมูลจำเพาะแรงดันไฟฟ้าที่กำหนด: AC 0.6/1kV, DC 1.8kV และ AC 1.0/1.0kV, DC 1.5kV; อุณหภูมิในการทำงาน -40 ~ 90 ℃ อุณหภูมิตัวนำสูงสุด 120 ℃ อุณหภูมิลัดวงจรระยะสั้น 200 ℃; อายุการใช้งานไม่น้อยกว่า 25 ปี มีความต้านทานต่อโอโซน ทนกรดและด่าง ทนต่อฉนวนได้ดีเยี่ยม ประสิทธิภาพการดัดงอที่อุณหภูมิต่ำได้ดี และมีลักษณะควันต่ำ เป็นไปตามข้อกำหนดด้านสิ่งแวดล้อมของ EU RoHS อุณหภูมิในการวางไม่ต่ำกว่า -20 ℃ รัศมีการดัดงอ 4D (D คือเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล)
รับประกันการทำงานของระบบที่เสถียร: ความต้านทานของฉนวนที่ดีเยี่ยมรับประกันประสิทธิภาพการส่งผ่านและลดความเสี่ยงการรั่วไหล ประสิทธิภาพที่อุณหภูมิต่ำปรับให้เข้ากับการติดตั้งที่อุณหภูมิต่ำกลางแจ้ง ความต้านทานต่อโอโซนและกรด/ด่างทนทานต่อการกัดกร่อนต่อสิ่งแวดล้อมที่รุนแรง และอายุการใช้งานที่ยาวนานช่วยลดต้นทุนการบำรุงรักษา ควันต่ำและการปฏิบัติตาม RoHS ช่วยให้มั่นใจทั้งความปลอดภัยและการปกป้องสิ่งแวดล้อม ตอบสนองความต้องการพลังงานใหม่จากเซลล์แสงอาทิตย์
โดยมุ่งเน้นที่ข้อกำหนดด้าน DC ของระบบไฟฟ้าโซลาร์เซลล์ โดยนำเสนอโซลูชันด้านการปรับตัวในรูปแบบของสายเคเบิลแบบแกนเดี่ยวที่มีความยืดหยุ่น ด้วยข้อกำหนดแรงดันไฟฟ้าที่หลากหลาย การปรับให้เข้ากับสิ่งแวดล้อมได้ดีเยี่ยม และอายุการใช้งานที่ยาวนาน จึงตรงกับความต้องการในการติดตั้งแผงเซลล์แสงอาทิตย์ในขนาดต่างๆ

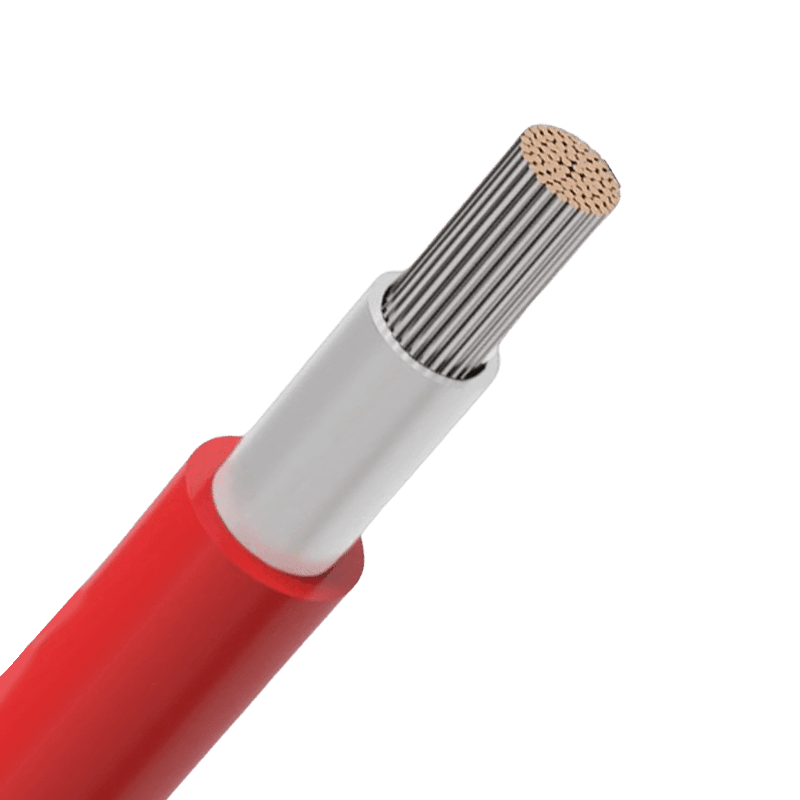

พีวี-เอฟ
รับใบเสนอราคา
เคเบิลไฟฟ้าโซลาร์เซลล์
| คอนดักเตอร์ | ทองแดงกระป๋อง |
| ฉนวนกันความร้อน | โพลีโอเลฟินส์ ไร้ฮาโลเจน ควันต่ำ และหน่วงไฟ |
| ฝัก | โพลีโอเลฟินส์ ไร้ฮาโลเจน ควันต่ำ และหน่วงไฟ |
| อุณหภูมิสูงสุดของตัวนำ | 90 |
| รัศมีการดัด | 4D |
เกี่ยวกับเรา
Zhejiang Huapu Cable Co., Ltd.
บริษัท เจ้อเจียง หัวผู่ เคเบิล จำกัด เป็นผู้ผลิตสายไฟและสายเคเบิลมืออาชีพที่รวมการผลิต การขาย การวิจัยและพัฒนา และการบริการ บริษัทเชี่ยวชาญในการผลิตและพัฒนาผลิตภัณฑ์ที่หลากหลาย รวมถึงสายไฟหุ้มฉนวน XLPE และพีวีซี สายควบคุม สายเคเบิลเหนือศีรษะ ลวดอลูมิเนียมตีเกลียว ลวดอลูมิเนียมตีเกลียวแกนเหล็ก สายไฟอาคาร สายเคเบิลยืดหยุ่นหุ้มยางทั่วไป สายปลั๊กไฟ สายความถี่วิทยุ สายสื่อสาร สายคอมพิวเตอร์ รวมถึงผลิตภัณฑ์อุปกรณ์ไฟฟ้าพิเศษ เช่น สายเคเบิลไร้ฮาโลเจน ควันต่ำ ทนไฟ และกันไฟ
ในฐานะ สายเคเบิลไฟฟ้าโซลาร์เซลล์ ผู้ผลิต และ สายเคเบิลไฟฟ้าโซลาร์เซลล์ ผู้จัดจำหน่าย ในจีนบริษัทมีเทคโนโลยีขั้นสูง ความเชี่ยวชาญทางเทคนิคที่แข็งแกร่ง ความสามารถในการทดสอบที่ครอบคลุม และสิ่งอำนวยความสะดวกในห้องปฏิบัติการที่ครบครัน ดำเนินการสายการผลิตที่ทันสมัยและใช้อุปกรณ์ตรวจสอบและทดสอบที่ล้ำสมัย ได้รับการรับรองรวมถึงการรับรองเป็นวิสาหกิจเทคโนโลยีขั้นสูงแห่งชาติ ระบบการจัดการคุณภาพ ISO 9001 ระบบการจัดการสิ่งแวดล้อม ISO 14001 ระบบการจัดการอาชีวอนามัยและความปลอดภัย OHSAS 18001 มาตรฐาน "การผลิตเจ้อเจียง" และการรับรองผลิตภัณฑ์บังคับของจีน (CCC) บริษัทยังถือใบอนุญาตการผลิตผลิตภัณฑ์อุตสาหกรรมแห่งชาติ
ในฐานะ สายเคเบิลไฟฟ้าโซลาร์เซลล์ โรงงาน และ ผู้จัดจำหน่ายสายเคเบิลโซลาร์ PVบริษัทได้จัดตั้งระบบการจัดการที่ครอบคลุม เชื่อมั่นว่าคุณภาพที่เหนือกว่าคือกุญแจสู่ความพึงพอใจของลูกค้าและความสำเร็จในตลาด ซึ่งช่วยสร้างภาพลักษณ์แบรนด์ระดับสูง โดยอิงตามความต้องการของลูกค้า บริษัทมุ่งมั่นในการสร้างนวัตกรรมอย่างต่อเนื่องเพื่อเพิ่มผลประโยชน์สูงสุดให้แก่ลูกค้า
ด้วยหลักการของความเข้มงวด ประสิทธิภาพ ความซื่อสัตย์ การปฏิบัติจริง ความอ่อนน้อมถ่อมตน และความสามัคคี บริษัทตั้งเป้าที่จะเป็นผู้สนับสนุนผลิตภัณฑ์สีเขียวและเป็นมิตรต่อสิ่งแวดล้อมระดับโลก ขณะที่ให้บริการผลิตภัณฑ์สายไฟและสายเคเบิลระดับสูง จัดหา สายเคเบิลโซลาร์ PV 4mm² แบบกำหนดเองบริษัทมุ่งมั่นที่จะร่วมมือกับพันธมิตรจากทุกภาคส่วนผ่านการจัดการทางวิทยาศาสตร์ การผลิตที่ได้มาตรฐาน คุณภาพพรีเมียม บริการที่น่าพอใจ และชื่อเสียงที่โดดเด่น เพื่อบรรลุความสำเร็จร่วมกัน
-
0 01
บริษัทจดทะเบียน
-
0เอเคอร์ 02
พื้นที่โรงงาน
-
003
พนักงาน
-
0%04
พนักงานที่มีประสบการณ์ทำงานมากกว่า 3 ปี คิดเป็น
เกียรติคุณมาตรฐานสูง
การรับรองและมาตรฐานด้านสิ่งแวดล้อม
ข่าวสารและบล็อก
ความรู้ในอุตสาหกรรม
กลยุทธ์การกำหนดเส้นทางสายเคเบิลสำหรับสายเคเบิลไฟฟ้าโซลาร์เซลล์ในโรงไฟฟ้าพลังงานแสงอาทิตย์ขนาดใหญ่
ในการติดตั้งแผงเซลล์แสงอาทิตย์ขนาดใหญ่ การเดินสายเคเบิลมีบทบาทสำคัญในการรักษาประสิทธิภาพของระบบและความน่าเชื่อถือในระยะยาว สายเคเบิลไฟฟ้าโซลาร์เซลล์ มักใช้งานกลางแจ้งมานานหลายทศวรรษ โดยต้องเผชิญกับรังสีอัลตราไวโอเลต ความผันผวนของอุณหภูมิ ฝุ่น และความเครียดทางกล ผู้ผลิต เช่น Zhejiang Huapu Cable Co., Ltd. ซึ่งเป็นบริษัทสายไฟและเคเบิลระดับมืออาชีพที่บูรณาการการผลิต การขาย การวิจัย และการบริการ พัฒนาโซลูชันสายเคเบิลที่สามารถรองรับสภาวะที่มีความต้องการเหล่านี้ บริษัทตั้งอยู่ที่เลขที่ 39 ถนน Zhiyuan ในเขตพัฒนาเศรษฐกิจ Deqing ใกล้กับหางโจว โดยมีทางเข้าถึงทางหลวงแผ่นดินหมายเลข 104 และทางด่วนในบริเวณใกล้เคียงได้สะดวก ช่วยให้สามารถกระจายสายเคเบิลพลังงานแสงอาทิตย์เฉพาะทางไปยังโครงการพลังงานหมุนเวียนได้อย่างมีประสิทธิภาพ
ข้อควรพิจารณาในการออกแบบเชิงปฏิบัติอย่างหนึ่งในโซลาร์ฟาร์มคือการลดการสูญเสียทางไฟฟ้าที่เกิดจากสายเคเบิลยาวเกินไปหรือรูปแบบเส้นทางที่ไม่ดี ในการติดตั้งระดับสาธารณูปโภค โดยทั่วไปสายเคเบิลไฟฟ้าโซลาร์เซลล์จะถูกส่งระหว่างโมดูลแสงอาทิตย์ กล่องรวมสัญญาณ และอินเวอร์เตอร์ วิศวกรมักออกแบบทางเดินสายเคเบิลที่ช่วยลดความเครียดจากการโค้งงอ และหลีกเลี่ยงบริเวณที่น้ำอาจสะสมหลังฝนตก
- ถาดสายเคเบิลแบบยกสูงหรือท่อร้อยสายทนรังสียูวีช่วยป้องกันการสัมผัสกับพื้นผิวที่ร้อนเป็นเวลานาน
- ระยะห่างที่เหมาะสมระหว่างสายเคเบิลช่วยเพิ่มการกระจายความร้อนและลดการสูญเสียพลังงานในช่วงที่มีการผลิตไฟฟ้าสูงสุด
- สายเคเบิลพลังงานแสงอาทิตย์ PV ที่ยืดหยุ่นช่วยให้กำหนดเส้นทางรอบๆ โครงสร้างโมดูลและโครงรองรับได้ง่าย
- แคลมป์ป้องกันและคลิปหนีบสายไฟช่วยลดความเสียหายจากแรงสั่นสะเทือนที่เกิดจากลม
การกำหนดเส้นทางสายเคเบิลอย่างระมัดระวังไม่เพียงแต่ปรับปรุงประสิทธิภาพทางไฟฟ้าเท่านั้น แต่ยังทำให้ขั้นตอนการบำรุงรักษาง่ายขึ้น ช่วยให้ช่างเทคนิคสามารถตรวจสอบหรือเปลี่ยนส่วนของสายเคเบิลได้โดยไม่กระทบต่อการทำงานของแผงโซลาร์เซลล์ทั้งหมด
ลักษณะการทำงานของสายไฟ AC พลังงานแสงอาทิตย์ในระบบไฟฟ้าโซลาร์เซลล์ที่เชื่อมต่อกับกริด
สายไฟ AC พลังงานแสงอาทิตย์ มีหน้าที่ส่งกระแสไฟฟ้าจากอินเวอร์เตอร์ไปยังหม้อแปลงไฟฟ้าและส่งต่อไปยังโครงข่ายไฟฟ้าในที่สุด ต่างจากสายเคเบิลไฟฟ้าโซลาร์เซลล์ DC ที่ใช้ระหว่างโมดูลแสงอาทิตย์ สายไฟ AC จะต้องรองรับโหลดกระแสสลับ ระดับแรงดันไฟฟ้าที่สูงขึ้น และบางครั้งมีระยะการส่งข้อมูลที่ยาวกว่าภายในโรงงานผลิตพลังงานแสงอาทิตย์ ผู้ผลิตรวมถึง Zhejiang Huapu Cable Co., Ltd. ออกแบบสายไฟ AC พลังงานแสงอาทิตย์พร้อมวัสดุฉนวนและโครงสร้างตัวนำที่สามารถรักษาประสิทธิภาพการทำงานที่มั่นคงภายใต้วงจรโหลดที่ต่อเนื่อง
พารามิเตอร์การออกแบบหลายประการมีอิทธิพลต่อประสิทธิภาพของสายไฟ AC พลังงานแสงอาทิตย์ พื้นที่หน้าตัดของตัวนำ ความหนาของฉนวน และพิกัดอุณหภูมิต้องมีความสมดุลอย่างระมัดระวัง เพื่อหลีกเลี่ยงการสูญเสียพลังงานมากเกินไปและความร้อนสูงเกินไป นอกจากนี้ วัสดุหุ้มสายเคเบิลจะต้องต้านทานรังสี UV และสภาพอากาศ เนื่องจากสายเคเบิลจำนวนมากถูกติดตั้งกลางแจ้งโดยไม่มีโครงสร้างป้องกันเพิ่มเติม
| พารามิเตอร์สายเคเบิล | ข้อกำหนดทั่วไป | ผลกระทบต่อประสิทธิภาพของระบบ |
| วัสดุตัวนำ | ทองแดงกระป๋องหรือทองแดงที่มีความนำไฟฟ้าสูง | ปรับปรุงความต้านทานการกัดกร่อนและการนำไฟฟ้า |
| คะแนนอุณหภูมิฉนวน | 90–120°ซ | ช่วยให้การทำงานมีเสถียรภาพภายใต้การโหลดอย่างต่อเนื่อง |
| เปลือกนอก | ทนต่อรังสียูวีและทนต่อสภาพอากาศ | ปกป้องสายเคเบิลจากแสงแดดและการสัมผัสสิ่งแวดล้อม |
ด้วยการปรับพารามิเตอร์การออกแบบเหล่านี้ให้เหมาะสม สายไฟ AC พลังงานแสงอาทิตย์จึงสามารถจัดการกับพลังงานที่ผันผวนตามแบบฉบับของระบบไฟฟ้าโซลาร์เซลล์ได้อย่างน่าเชื่อถือ ขณะเดียวกันก็รักษาอุณหภูมิในการทำงานที่ปลอดภัยไว้ด้วย
ข้อควรพิจารณาด้านวัสดุและการรับรองสำหรับ TUV 2 PfG 1169 สายเคเบิลพลังงานแสงอาทิตย์
มาตรฐานการรับรองมีบทบาทสำคัญในการสร้างความมั่นใจในความน่าเชื่อถือของ สายเคเบิลพลังงานแสงอาทิตย์ PV ผลิตภัณฑ์ที่ใช้ในโครงการเซลล์แสงอาทิตย์ระดับโลก การรับรองที่ได้รับการยอมรับอย่างกว้างขวางสำหรับสายเคเบิลพลังงานแสงอาทิตย์คือ TUV 2 PfG 1169 ซึ่งกำหนดข้อกำหนดด้านประสิทธิภาพที่เกี่ยวข้องกับความทนทานของฉนวน ทนต่ออุณหภูมิ และการสัมผัสต่อสิ่งแวดล้อมในระยะยาว ผู้ผลิตสายเคเบิล เช่น Zhejiang Huapu Cable Co., Ltd. ซึ่งตั้งอยู่ในเขตพัฒนาเศรษฐกิจเต๋อชิง ใกล้หางโจว ได้พัฒนาสายเคเบิลไฟฟ้าโซลาร์เซลล์ที่ได้มาตรฐานการทดสอบระดับสากล เพื่อรองรับการใช้งานโครงสร้างพื้นฐานพลังงานแสงอาทิตย์ทั่วโลก
สายเคเบิลที่เป็นไปตามมาตรฐาน TUV 2 PfG 1169 โดยทั่วไปจะใช้วัสดุฉนวนเชื่อมขวางที่ออกแบบมาเพื่อต้านทานรังสีอัลตราไวโอเลต การสัมผัสโอโซน และการเสื่อมสภาพจากความร้อน วัสดุเหล่านี้ช่วยให้มั่นใจได้ว่าสายเคเบิลไฟฟ้าโซลาร์เซลล์จะรักษาความสมบูรณ์ทางไฟฟ้าได้นานหลายทศวรรษ แม้ว่าจะต้องเผชิญกับแสงแดดและสภาพอากาศอย่างต่อเนื่องก็ตาม
ข้อกำหนดด้านประสิทธิภาพโดยทั่วไป
- ความต้านทานต่อรังสีอัลตราไวโอเลตและสภาพดินฟ้าอากาศภายนอก
- ความทนทานต่อความร้อนสูงเหมาะสำหรับการทำงานในระยะยาวที่อุณหภูมิสูง
- ปรับปรุงความยืดหยุ่นทางกลเพื่อรองรับการติดตั้งบนระบบติดตามแสงอาทิตย์แบบเคลื่อนที่
- ความต้านทานต่อความชื้น โอโซน และการสัมผัสสารเคมีในสภาพแวดล้อมกลางแจ้ง
ข้อกำหนดการรับรองเหล่านี้ช่วยให้มั่นใจได้ว่าสายเคเบิลไฟฟ้าโซลาร์เซลล์ยังคงปลอดภัยและเชื่อถือได้ตลอดอายุการใช้งานของระบบพลังงานแสงอาทิตย์
ข้อควรพิจารณาในการใช้งานจริงสำหรับสายเคเบิลพลังงานแสงอาทิตย์ PV ขนาด 4 มม.² ในการติดตั้งระบบพลังงานแสงอาทิตย์แบบกระจาย
สายไฟพลังงานแสงอาทิตย์ PV 4 มม.² มีการใช้กันอย่างแพร่หลายในการติดตั้งเซลล์แสงอาทิตย์ในที่อยู่อาศัยและเชิงพาณิชย์ขนาดเล็ก เนื่องจากให้ความสมดุลที่มีประสิทธิภาพระหว่างความสามารถในการรองรับกระแสไฟ ความยืดหยุ่น และความสะดวกในการติดตั้ง ในระบบสุริยจักรวาลแบบกระจายที่ติดตั้งบนหลังคาหรืออาเรย์ติดตั้งภาคพื้นดินขนาดเล็ก โดยทั่วไปจะใช้สายเคเบิลขนาดนี้เพื่อเชื่อมต่อโมดูลแสงอาทิตย์กับกล่องรวมหรืออินเวอร์เตอร์
ประสิทธิภาพของสายเคเบิลพลังงานแสงอาทิตย์ขนาด 4 มม.² ขึ้นอยู่กับความยาวในการติดตั้ง อุณหภูมิแวดล้อม และเงื่อนไขการจัดกลุ่มสายเคเบิล ในการติดตั้งบนหลังคาที่มีผู้คนหนาแน่น การสะสมความร้อนสามารถลดความจุกระแสไฟที่อนุญาตของสายเคเบิลได้ วิศวกรจึงมักคำนวณปัจจัยการลดพิกัดเพื่อให้แน่ใจว่าสายเคเบิลทำงานภายในขีดจำกัดความร้อนที่ปลอดภัย
- จำกัดความยาวสายเคเบิลที่เป็นไปได้เพื่อลดแรงดันไฟฟ้าตกในระบบสุริยะขนาดเล็ก
- ใช้สายรัดและตัวรองรับสายเคเบิลที่ทนต่อรังสียูวีเมื่อติดตั้งสายเคเบิลบนหลังคาที่เปิดโล่ง
- ตรวจสอบให้แน่ใจว่าขั้วต่อเข้ากันได้กับขนาดตัวนำ 4 มม.² เพื่อป้องกันความร้อนสูงเกินไปที่จุดเชื่อมต่อ
- ปล่อยให้อากาศไหลเวียนรอบๆ มัดสายเคเบิลอย่างเพียงพอเพื่อลดการสะสมความร้อน
เมื่อติดตั้งอย่างถูกต้อง สายเคเบิลไฟฟ้าโซลาร์เซลล์ขนาด 4 มม.² ให้การส่งผ่านไฟฟ้าที่เสถียรและมีประสิทธิภาพสำหรับระบบพลังงานแสงอาทิตย์แบบกระจาย ช่วยเพิ่มผลผลิตพลังงานสูงสุดจากการติดตั้งพลังงานแสงอาทิตย์บนหลังคา
