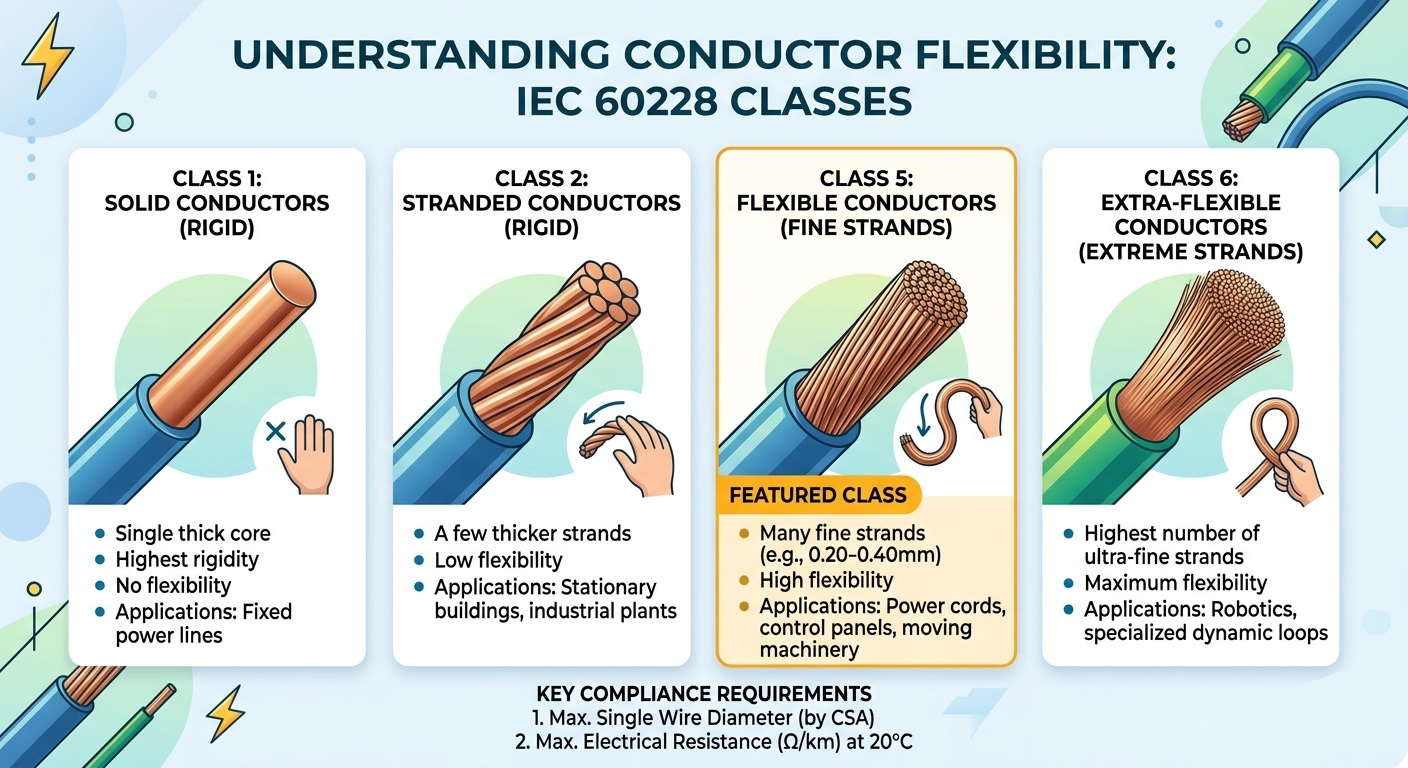

ประเด็นสำคัญ: ตัวนำคลาส 5 ที่กำหนดโดย ไออีซี 60228 เป็นตัวนำแบบยืดหยุ่นตีเกลียวละเอียดที่ใช้ในสายต่อขยาย แผงควบคุม และงานอุตสาหกรรม คู่มือนี้ครอบคลุมข้อกำหนดทางเทคนิค การเปรียบเทียบกับคลาส 2 และวิธีการเลือกตัวนำที่เหมาะสมสำหรับโครงการของคุณ ในโลกของวิศวกรรมไฟฟ้าและการผลิตสายเคเบิล "ความยืดหยุ่น" ไม่ได้เป็นเพียงลักษณะทางกายภาพเท่านั้น แต่ยังเป็นหมวดหมู่ทางเทคนิคที่กำหนดไว้อย่างเคร่งครัด หากคุณเคยใช้สายไฟที่แข็งกับสายควบคุมที่ยืดหยุ่นและโค้งงอได้ง่าย คุณจะได้พบความแตกต่างระหว่างประเภทตัวนำโดยตรง ข้อกำหนดเหล่านี้ส่วนใหญ่อยู่ภายใต้มาตรฐานสากล IEC 60228 . คู่มือนี้จะเจาะลึกลงไป ตัวนำคลาส 5 — มาตรฐานอุตสาหกรรมสำหรับการใช้งานที่ยืดหยุ่น — ครอบคลุมข้อกำหนดในการก่อสร้าง ขีดจำกัดทางไฟฟ้า และกรณีการใช้งานจริง ทำความเข้าใจกรอบการจำแนกตัวนำ IEC 60228 IEC 60228 (และเทียบเท่ากับ BS EN 60228 ของอังกฤษ) แบ่งประเภทของตัวนำออกเป็นสี่ประเภทหลักตามโครงสร้างและความยืดหยุ่น การทำความเข้าใจว่าคลาส 5 อยู่ในลำดับชั้นนี้เป็นสิ่งสำคัญสำหรับการเลือกผลิตภัณฑ์ที่ถูกต้อง: ชั้นเรียน ประเภท คำอธิบาย ชั้น 1 แข็ง (แข็ง) ลวดแข็งเดี่ยว ใช้สำหรับการติดตั้งแบบถาวรและถาวรโดยไม่มีการเคลื่อนไหวเกิดขึ้น ชั้น 2 ควั่น (แข็ง) สายไฟหนาหลายเส้น มาตรฐานสำหรับการเดินสายไฟภายในบ้านและโครงข่ายไฟฟ้าในการติดตั้งแบบอยู่กับที่ ชั้น 5 ยืดหยุ่น (เส้นละเอียด) ลวดทองแดงชั้นดีหลายเส้นพันเข้าด้วยกัน ออกแบบมาเพื่อการโค้งงอและการเคลื่อนไหวบ่อยครั้ง รุ่นที่ 6 ยืดหยุ่นเป็นพิเศษ (เส้นเล็กที่สุด) เส้นละเอียดกว่าคลาส 5; ใช้ในการใช้งานแบบไดนามิกสูงที่ต้องการความยืดหยุ่นสูงสุด อะไรทำให้ตัวนำ "Class 5"? ข้อมูลจำเพาะทางเทคนิค ตัวนำคลาส 5 ประกอบด้วยลวดทองแดงละเอียดหลายเส้นที่พันเข้าด้วยกันเพื่อให้เกิดความยืดหยุ่น ตรงกันข้ามกับสมมติฐานทั่วไป IEC 60228 ทำเช่นนั้น ไม่ กำหนดจำนวนเส้นทั้งหมดอย่างเคร่งครัด ในทางกลับกัน ข้อบังคับมาตรฐานจะปฏิบัติตามตัวชี้วัดหลักสองรายการแทน: 1. เส้นผ่านศูนย์กลางสูงสุดของสายไฟแต่ละเส้น เพื่อให้แน่ใจว่าตัวนำยังคงมีความยืดหยุ่นอย่างแท้จริง IEC 60228 จึงกำหนดขีดจำกัดบนที่เข้มงวดเกี่ยวกับเส้นผ่านศูนย์กลางของแต่ละเกลียวแต่ละเส้น เส้นที่บางกว่าจะโค้งงอได้ง่ายกว่า ช่วยลดความล้าของโลหะจากการโค้งงอซ้ำๆ ตัวอย่างที่เป็นตัวแทนจากมาตรฐานได้แก่: ตัวนำ 75 มม.² → เส้นผ่านศูนย์กลางลวดสูงสุดแต่ละเส้น: 0.21 มม ตัวนำ 5 มม.² → เส้นผ่านศูนย์กลางลวดสูงสุดแต่ละเส้น: 0.26 มม ตัวนำ 10 มม.² → เส้นผ่านศูนย์กลางลวดสูงสุดแต่ละเส้น: 0.41 มม ตัวนำ 35 มม.² → เส้นผ่านศูนย์กลางลวดสูงสุดแต่ละเส้น: 0.41 มม 2. ความต้านทานไฟฟ้าสูงสุดที่ 20°C ความต้านทานไฟฟ้าเป็นเกณฑ์ประสิทธิภาพที่กำหนด ความต้านทานรวมของตัวนำคลาส 5 ที่สมบูรณ์จะต้องไม่เกินค่าที่ระบุในตารางความต้านทาน IEC 60228 ซึ่งวัดที่ 20°C กฎข้อนี้ช่วยให้ผู้ผลิตมีความยืดหยุ่นในการออกแบบ: หากผู้ผลิตใช้สายไฟขนาด 0.20 มม. แทนขนาดสูงสุด 0.21 มม. ก็ถือว่ายอมรับได้ โดยที่ตัวนำที่เสร็จแล้วยังคงมีคุณสมบัติตรงตามขีดจำกัดความต้านทาน วิธีการแบบสองพารามิเตอร์ (ความต้านทานเส้นผ่านศูนย์กลางของเส้นลวด) ช่วยให้มั่นใจได้ว่าตัวนำคลาส 5 มีความยืดหยุ่นทางกายภาพและมีประสิทธิภาพทางไฟฟ้า โดยไม่ต้องระบุกระบวนการผลิตมากเกินไป ตัวนำคลาส 5 กับคลาส 2: ความแตกต่างหลัก วิศวกรไฟฟ้ามักเผชิญกับตัวเลือกระหว่างตัวนำคลาส 2 และคลาส 5 การตัดสินใจขึ้นอยู่กับว่าสายเคเบิลจะติดตั้งแบบตายตัวหรือเป็นแอปพลิเคชันแบบเคลื่อนที่/แบบยืดหยุ่น นี่คือการเปรียบเทียบโดยตรง: คุณสมบัติ ชั้นเรียน 2 (Stranded, Fixed) ชั้นเรียน 5 (Flexible) การก่อสร้าง สายไฟน้อยลงและหนาขึ้น สายไฟละเอียดจำนวนมาก ความยืดหยุ่น ต่ำ — เหมาะสำหรับการเดินสายไฟแบบคงที่ สูง — เหมาะสำหรับการเคลื่อนไหว การใช้งานทั่วไป การเดินสายไฟภายในบ้าน, โครงข่ายไฟฟ้า สายต่อขยาย, แผงควบคุม วิธีการยุติ สลักหรือสกรูธรรมดา แนะนำให้ใช้เฟอร์รูล ความต้านทานต่อความล้าของโลหะ ต่ำ (ไม่ได้ออกแบบมาเพื่อการงอ) สูง (ออกแบบสำหรับการดัดซ้ำ) ราคา โดยทั่วไปจะต่ำกว่า สูงขึ้นเล็กน้อยเนื่องจากกระบวนการพันเกลียวแบบละเอียด การใช้งานที่สำคัญของตัวนำ IEC 60228 Class 5 เนื่องจากตัวนำคลาส 5 สามารถทนต่อการสั่นสะเทือนปานกลางและการดัดงอซ้ำๆ โดยไม่แตกหัก จึงได้รับการระบุไว้ในอุตสาหกรรมต่างๆ มากมาย: สายไฟแบบยืดหยุ่นและสายต่อพ่วง: เครื่องใช้ในครัวเรือน เครื่องมือไฟฟ้า และอุปกรณ์พกพาที่ต้องม้วน คลายเกลียว และเปลี่ยนตำแหน่งสายเคเบิลเป็นประจำ แผงควบคุมอุตสาหกรรม: การกำหนดเส้นทางที่แน่นหนารอบมุมและผ่านท่อสายเคเบิลต้องใช้รัศมีการโค้งงอที่ทำได้ด้วยตัวนำตีเกลียวแบบละเอียดเท่านั้น ชุดสายไฟยานยนต์: การสั่นสะเทือนของเครื่องยนต์อย่างต่อเนื่องและการหมุนเวียนของอุณหภูมิต้องการตัวนำที่ต้านทานความล้าของโลหะตลอดอายุการใช้งานของยานพาหนะ การติดตั้งทางทะเลและนอกชายฝั่ง: การเคลื่อนไหวอย่างต่อเนื่องจากคลื่น รวมกับพื้นที่จำกัด ทำให้คลาส 5 เป็นตัวเลือกที่ต้องการสำหรับการกระจายพลังงานบนเรือ วิทยาการหุ่นยนต์และระบบอัตโนมัติ: แขนหุ่นยนต์แบบข้อต่อต้องใช้สายเคเบิลที่งอได้หลายพันครั้งต่อวันโดยไม่เกิดข้อผิดพลาด - คลาส 5 ตอบโจทย์ความท้าทายนี้สำหรับการใช้งานที่มีความยืดหยุ่นปานกลาง (คลาส 6 สำหรับการมีความยืดหยุ่นสูง) เหตุใดจึงต้องระบุ IEC 60228 Class 5 เรื่องสำหรับโครงการของคุณ การเลือกสายเคเบิลที่วางตลาดว่า "ยืดหยุ่น" โดยไม่ต้องอ้างอิงมาตรฐานที่เป็นที่ยอมรับ เช่น IEC 60228 Class 5 ทำให้เกิดความเสี่ยงที่สำคัญ การปฏิบัติตามมาตรฐานนี้ให้การรับประกันที่เป็นรูปธรรมสามประการ: ความปลอดภัย: ขีดจำกัดความต้านทานทำให้ตัวนำไม่ร้อนเกินไปภายใต้กระแสไฟฟ้าที่กำหนด ป้องกันการเสื่อมสภาพของฉนวนและอันตรายจากไฟไหม้ที่อาจเกิดขึ้น ความเข้ากันได้: เส้นผ่านศูนย์กลางลวดสูงสุดที่ได้มาตรฐานทำให้มั่นใจได้ว่าตัวนำจะพอดีกับตัวเชื่อม ปลอกหุ้ม และแผงขั้วต่อมาตรฐานโดยไม่ต้องดัดแปลงใดๆ อายุการใช้งานยาวนาน: การพันเกลียวแบบละเอียดช่วยป้องกันความล้าของโลหะในระหว่างการงอซ้ำๆ ซึ่งช่วยยืดอายุการใช้งานของสายเคเบิลได้อย่างมากเมื่อเทียบกับทางเลือกอื่นที่ไม่เป็นไปตามข้อกำหนด เมื่อจัดหาสายเคเบิลจากต่างประเทศ การรับรอง IEC 60228 ยังช่วยลดความยุ่งยากในการอนุมัติตามกฎข้อบังคับ เนื่องจากมาตรฐานดังกล่าวได้รับการรับรองหรือเป็นที่ยอมรับในสหภาพยุโรป (BS EN 60228) ออสเตรเลีย (AS/NZS 1125) และตลาดอื่นๆ อีกมากมาย คำถามที่พบบ่อยเกี่ยวกับตัวนำคลาส 5 Class 5 เหมือนกับสายเคเบิลแบบยืดหยุ่นหรือไม่? ไม่อย่างแน่นอน "สายเคเบิลแบบยืดหยุ่น" เป็นคำเชิงพาณิชย์ที่กว้าง คลาส 5 เป็นการจำแนกประเภทของตัวนำ IEC 60228 เฉพาะพร้อมข้อกำหนดทางเทคนิคที่วัดได้ สายเคเบิลสามารถทำการตลาดได้ว่ามีความยืดหยุ่นโดยไม่ต้องเป็นไปตามข้อกำหนดคลาส 5 ตัวนำ Class 5 สามารถใช้กลางแจ้งได้หรือไม่? คลาส 5 หมายถึงโครงสร้างตัวนำเท่านั้น ไม่ใช่พิกัดสายเคเบิลโดยรวม สายเคเบิลเหมาะสำหรับการใช้งานกลางแจ้งหรือไม่นั้นขึ้นอยู่กับวัสดุฉนวนและปลอกหุ้ม (เช่น PVC ทนรังสียูวี, XLPE) ตรวจสอบข้อมูลจำเพาะของสายเคเบิลให้ครบถ้วนเสมอ ไม่ใช่แค่ประเภทตัวนำ อะไรคือความแตกต่างระหว่างคลาส 5 และคลาส 6? ทั้งสองเป็นคลาสตัวนำที่ยืดหยุ่น คลาส 6 ใช้เกลียวที่ละเอียดกว่า ส่งผลให้มีความยืดหยุ่นมากขึ้นและรัศมีการโค้งงอต่ำสุดที่แคบยิ่งขึ้น คลาส 6 ได้รับการระบุไว้สำหรับการใช้งานที่มีไดนามิกสูง เช่น การงออย่างต่อเนื่องในสายโซ่ลาก ในขณะที่คลาส 5 ครอบคลุมสถานการณ์ที่มีความยืดหยุ่นปานกลาง ต้องการความช่วยเหลือในการเลือกตัวนำที่เหมาะสมสำหรับการใช้งานของคุณหรือไม่? ทีมวิศวกรของเราเชี่ยวชาญด้านตัวนำและสายเคเบิลตามมาตรฐาน IEC 60228 สำหรับการใช้งานทางอุตสาหกรรม ทางทะเล ยานยนต์ และเชิงพาณิชย์ ไม่ว่าโครงการของคุณจะเกี่ยวข้องกับสภาพแวดล้อมที่มีการสั่นสะเทือนสูงหรือการติดตั้งคงที่แบบมาตรฐาน เราก็มีข้อกำหนดทางเทคนิคโดยละเอียดและราคาที่แข่งขันได้ ติดต่อเราวันนี้เพื่อหารือเกี่ยวกับข้อกำหนดโครงการของคุณ

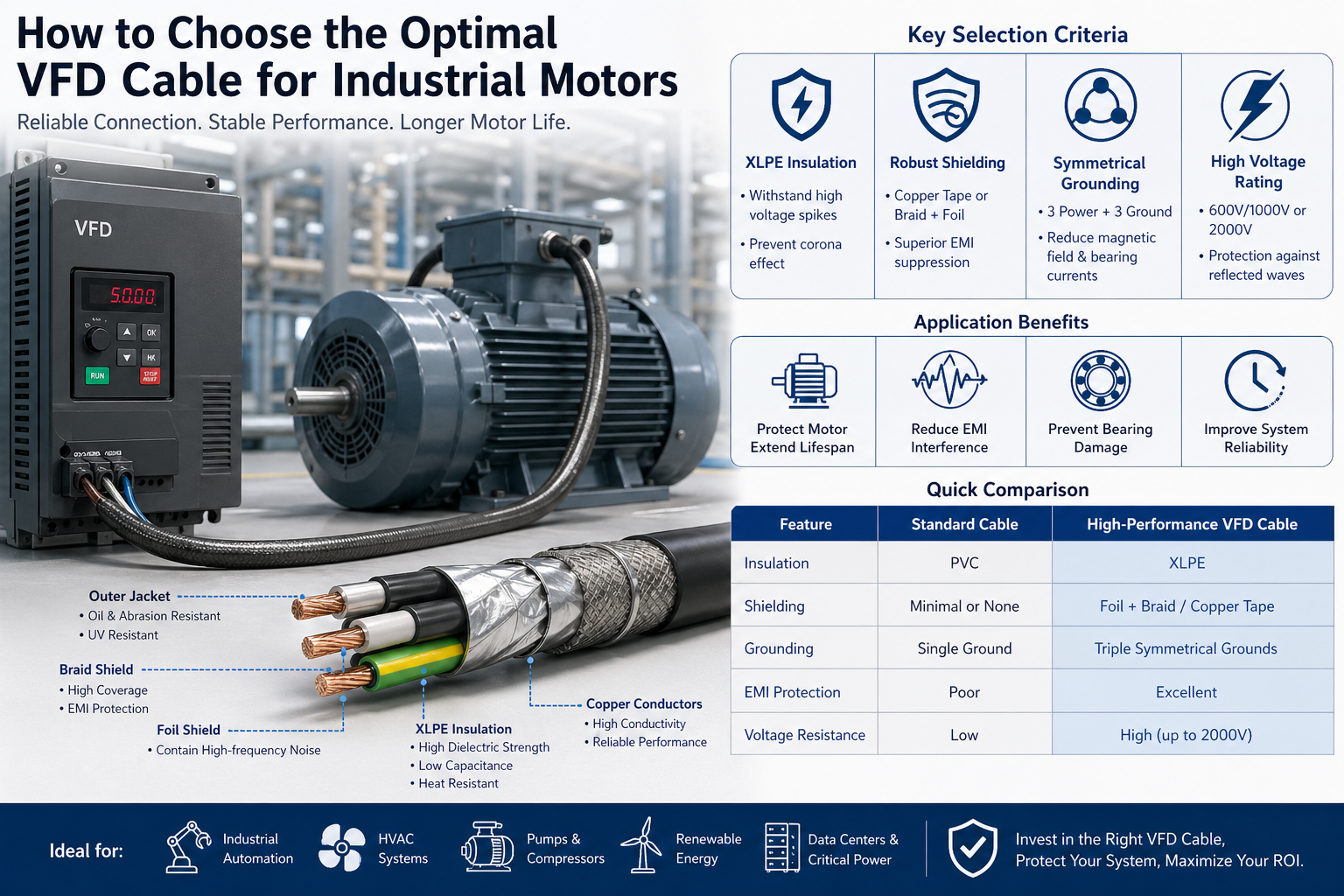

ในระบบอุตสาหกรรมสมัยใหม่ การเชื่อมต่อระหว่างไดรฟ์ความถี่แปรผัน (VFD) และมอเตอร์ไฟฟ้าถือเป็นสภาพแวดล้อมที่มีการใช้ไฟฟ้ารุนแรงที่สุดแห่งหนึ่ง ความถี่สวิตชิ่งที่สูง แรงดันไฟฟ้าพุ่งสูง และการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ทำให้เกิดความเครียดอย่างมากกับสายเคเบิล การเลือกสายเคเบิลที่ไม่เหมาะสมไม่ได้เป็นเพียงข้อบกพร่องด้านการออกแบบเล็กๆ น้อยๆ เท่านั้น แต่ยังส่งผลให้: ฉนวนมอเตอร์ชำรุดก่อนกำหนด ความเสียหายของแบริ่งที่เกิดจากกระแสน้ำหลงทาง การรบกวนทางแม่เหล็กไฟฟ้าที่เพิ่มขึ้น (EMI) การหยุดทำงานโดยไม่ได้วางแผนและค่าบำรุงรักษา สายเคเบิล VFD ที่ออกแบบอย่างเหมาะสมจึงมีความสำคัญอย่างยิ่งต่อความน่าเชื่อถือของระบบ ความปลอดภัย และประสิทธิภาพในระยะยาว 1. ทำความเข้าใจสภาพแวดล้อมการทำงานของ VFD ต่างจากแหล่งจ่ายไฟแบบเดิม VFD ใช้ Pulse width Modulation (PWM) เพื่อควบคุมความเร็วมอเตอร์ สิ่งนี้จะสร้างรูปคลื่นที่ไม่ใช่ไซน์ซอยด์ด้วย: dv/dt สูง (อัตราการเปลี่ยนแปลงแรงดันไฟฟ้า) แรงดันไฟเกินของคลื่นสะท้อน (โดยเฉพาะในการเดินสายเคเบิลยาว) แรงดันไฟฟ้าโหมดร่วมและกระแสหมุนเวียน เหตุใดสายเคเบิลมาตรฐานจึงล้มเหลว สายเคเบิลเอนกประสงค์ เช่น THHN หรือสายไฟหุ้มฉนวน พีวีซี พื้นฐานไม่ได้ออกแบบมาสำหรับสภาวะเหล่านี้ เมื่อเวลาผ่านไป พวกเขาอาจประสบกับ: การเสื่อมสภาพของฉนวนเนื่องจากการปล่อยโคโรนา การสะสมความร้อนมากเกินไป การรั่วไหลของ EMI ส่งผลต่ออุปกรณ์ใกล้เคียง ผลลัพธ์: อายุการใช้งานของมอเตอร์ลดลงและประสิทธิภาพของระบบไม่เสถียร 2. เกณฑ์การเลือกคีย์สำหรับสายเคเบิล VFD A. ประเภทฉนวน: เอ็กซ์แอลพีอี เพื่อความเสถียรของความถี่สูง ระบบฉนวนเป็นด่านแรกในการป้องกันความเครียดทางไฟฟ้า แนะนำ: โพลีเอทิลีนเชื่อมขวาง (XLPE) ข้อดีทางเทคนิค: ความเป็นฉนวนสูงเพื่อทนต่อแรงดันไฟกระชาก การสูญเสียอิเล็กทริกและความจุต่ำ อัตราความร้อนที่เหนือกว่า (โดยทั่วไปคือ 90°C–125°C) ต้านทานการปล่อยโคโรนาได้ดี เมื่อเปรียบเทียบกับ PVC แล้ว XLPE ช่วยยืดอายุการใช้งานของฉนวนได้อย่างมากในสภาพแวดล้อมที่มีความถี่สูง B. ระบบป้องกันขั้นสูงสำหรับการควบคุม EMI การปราบปราม EMI เป็นหนึ่งในข้อกำหนดที่สำคัญที่สุดในการใช้งาน VFD หากไม่มีการป้องกันที่เหมาะสม สัญญาณรบกวนจากแม่เหล็กไฟฟ้าสามารถ: รบกวน PLC เซ็นเซอร์ และระบบสื่อสาร ทำให้เกิดสัญญาณเท็จและข้อผิดพลาดในการปฏิบัติงาน เพิ่มความเสี่ยงในการปฏิบัติตามกฎระเบียบในสภาพแวดล้อมที่ได้รับการควบคุม โครงสร้างการป้องกันที่แนะนำ: โล่เทปทองแดง เหมาะสำหรับบรรจุสัญญาณรบกวนความถี่สูง ให้เส้นทางกราวด์ความต้านทานต่ำ โล่ถักเปียฟอยล์ ความคุ้มครอง ≥85% ผสมผสานความยืดหยุ่นเข้ากับประสิทธิภาพการป้องกันที่สูง ฟังก์ชั่นที่สำคัญ: โล่ที่ออกแบบมาอย่างดีช่วยให้มั่นใจได้ว่า กระแสโหมดทั่วไปกลับผ่านสายเคเบิล แทนที่จะสร้างความเสียหายให้กับแบริ่งมอเตอร์ C. การออกแบบสายดินแบบสมมาตร รูปทรงของสายเคเบิลส่งผลโดยตรงต่อประสิทธิภาพทางไฟฟ้า การกำหนดค่าแนวทางปฏิบัติที่ดีที่สุด: ตัวนำ 3 เฟส ตัวนำกราวด์ 3 ตำแหน่งที่สมมาตร ประโยชน์ด้านประสิทธิภาพ: ช่วยลดการปล่อยสนามแม่เหล็กไฟฟ้า ปรับการกระจายกระแสไฟภาคพื้นดินให้สมดุล ลดแรงดันเพลาและกระแสแบริ่งให้เหลือน้อยที่สุด การออกแบบนี้มีความสำคัญอย่างยิ่งใน มอเตอร์แรงม้าปานกลางและสูง . D. ระดับแรงดันไฟฟ้าและการป้องกันคลื่นสะท้อน เนื่องจากปรากฏการณ์คลื่นสะท้อน แรงดันไฟฟ้าสูงสุดที่ขั้วต่อมอเตอร์จึงสามารถเข้าถึงได้ 2-3 เท่าของแรงดันไฟฟ้าที่กำหนด . คะแนนที่แนะนำ: 600V / 1000V สำหรับระบบมาตรฐานอุตสาหกรรม 2000V สำหรับ: สายยาววิ่ง ไดรฟ์ความถี่สวิตชิ่งสูง แอปพลิเคชันที่สำคัญ ข้อมูลเชิงลึกด้านวิศวกรรม: ระบบฉนวนที่ได้รับการจัดอันดับแรงดันไฟฟ้าที่สูงกว่าให้ความปลอดภัยซึ่งช่วยลดความเสี่ยงต่อความล้มเหลวได้อย่างมาก 3. ข้อควรพิจารณาเกี่ยวกับขนาดและการติดตั้งสายเคเบิล การจัดการความทึบแสงและความร้อน ขนาดตัวนำที่ถูกต้องต้องคำนึงถึง: แอมป์โหลดเต็มมอเตอร์ (FLA) อุณหภูมิแวดล้อม วิธีการติดตั้ง (ถาด ท่อร้อยสาย อากาศเปิด) การจัดกลุ่มสายเคเบิลและปัจจัยการลดพิกัด ขนาดที่ไม่เหมาะสมอาจทำให้เกิดความร้อนสูงเกินไปและอายุการใช้งานของสายเคเบิลลดลง ความยืดหยุ่นและสมรรถนะทางกล ในสภาพแวดล้อมแบบไดนามิก เช่น: วิทยาการหุ่นยนต์ สายการผลิตอัตโนมัติ เคลื่อนย้ายเครื่องจักร ใช้สายเคเบิล VFD แบบยืดหยุ่นสูง ออกแบบมาเพื่อการเคลื่อนที่และการดัดงออย่างต่อเนื่อง ความต้านทานต่อสิ่งแวดล้อม สภาพแวดล้อมทางอุตสาหกรรมอาจรุนแรงและคาดเดาไม่ได้ วัสดุแจ็คเก็ตที่แนะนำ: TPE (เทอร์โมพลาสติก อีลาสโตเมอร์): ทนต่อน้ำมัน การเสียดสี และสารเคมีได้ดีเยี่ยม เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมและที่รุนแรง พีวีซีพิเศษ: คุ้มค่า เหมาะสำหรับงานอุตสาหกรรมทั่วไป ปัจจัยการป้องกันเพิ่มเติม: ความต้านทานรังสียูวี (การติดตั้งกลางแจ้ง) ป้องกันความชื้นและน้ำเข้า ความต้านทานต่อสารหล่อเย็นและสารเคมีอุตสาหกรรม 4. การปฏิบัติตามและมาตรฐาน (สำคัญสำหรับโครงการระดับโลก) เมื่อเลือกสายเคเบิล VFD สำหรับโครงการระดับนานาชาติ การปฏิบัติตามข้อกำหนดถือเป็นสิ่งสำคัญ มาตรฐานทั่วไปที่ต้องพิจารณา: UL (อเมริกาเหนือ) มาตรฐาน IEC/EN (ยุโรป) RoHS และ REACH (การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม) การเลือกสายเคเบิลที่ตรงตามมาตรฐานทำให้แน่ใจได้ว่า: อนุมัติโครงการได้ง่ายขึ้น ลดความเสี่ยงทางกฎหมายและการปฏิบัติงาน ความเข้ากันได้กับตลาดโลก 5. การเปรียบเทียบอย่างรวดเร็ว: สายเคเบิลมาตรฐานกับสายเคเบิล VFD คุณสมบัติ สายเคเบิลมาตรฐาน สายไฟ VFD ประสิทธิภาพสูง ฉนวนกันความร้อน PVC XLPE การป้องกัน น้อยที่สุด / ไม่มี เทปฟอยล์ถักเปีย / ทองแดง การต่อลงดิน โสด มัลติกราวด์แบบสมมาตร การควบคุมอีเอ็มไอ แย่ ยอดเยี่ยม ความต้านทานแรงดันไฟฟ้า ต่ำ สูง (สูงถึง 2000V) 6. สถานการณ์การใช้งาน สายเคเบิล VFD ประสิทธิภาพสูงถูกนำมาใช้กันอย่างแพร่หลายใน: ระบบอัตโนมัติทางอุตสาหกรรม ระบบ HVAC พร้อมไดรฟ์ความเร็วตัวแปร ระบบปั๊มและคอมเพรสเซอร์ ศูนย์ข้อมูลและระบบไฟฟ้าที่สำคัญ ระบบพลังงานหมุนเวียน (ลม แสงอาทิตย์) แต่ละสภาพแวดล้อมเหล่านี้ต้องการ การส่งกำลังที่เสถียร สัญญาณรบกวนต่ำ และความน่าเชื่อถือสูง . 7. บทสรุป: การลงทุนเชิงกลยุทธ์ ไม่ใช่แค่ส่วนประกอบ การเลือกสายเคเบิล VFD ที่เหมาะสมไม่ได้เป็นเพียงการตัดสินใจเกี่ยวกับข้อกำหนดทางเทคนิคเท่านั้น แต่ยังเป็นการลงทุนระยะยาวในความน่าเชื่อถือของระบบอีกด้วย แม้ว่าสายเคเบิล VFD ประสิทธิภาพสูงอาจมีต้นทุนเริ่มต้นที่สูงกว่า แต่ก็มี: ลดการบำรุงรักษาและการหยุดทำงาน ยืดอายุการใช้งานของมอเตอร์และอุปกรณ์ ปรับปรุงความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) ต้นทุนรวมในการเป็นเจ้าของ (TCO) ต่ำลง ข้อมูลเชิงลึกขั้นสุดท้าย: สายเคเบิล VFD ที่คัดสรรมาอย่างดีทำหน้าที่เป็นเกราะป้องกันระหว่างไดรฟ์และมอเตอร์ของคุณ ช่วยให้มั่นใจได้ถึงการทำงานที่มีประสิทธิภาพ เสถียร และปราศจากการรบกวนตลอดวงจรชีวิตของระบบ

หยิบสายควบคุมและสายไฟมาวางคู่กัน และดูเกือบจะเหมือนกัน เสื้อตัวนอกเดียวกัน เส้นผ่านศูนย์กลางใกล้เคียงกัน น้ำหนักเทียบเคียงได้ แต่ต่อสายไม่ถูกต้อง และผลที่ตามมามีตั้งแต่ลำดับการทำงานอัตโนมัติที่ล้มเหลวไปจนถึงอันตรายทางไฟฟ้าร้ายแรง ความแตกต่างระหว่างสายเคเบิลทั้งสองประเภทนี้ไม่ได้สวยงามมากนัก แต่เป็นพื้นฐานสำคัญ จริงๆ แล้วมีไว้เพื่ออะไร สายไฟมีหน้าที่เดียว นั่นคือ เคลื่อนย้ายพลังงานไฟฟ้าจากแหล่งกำเนิดไปยังโหลด ไม่ว่าจะเป็นการป้อนมอเตอร์ จ่ายหม้อแปลงไฟฟ้า หรือจ่ายกระแสไฟฟ้าผ่านอาคาร สายไฟก็เป็นท่อร้อยสายสำหรับแรงไฟฟ้าดิบ ส่งกระแสไฟสูงในระยะทางไกล และการออกแบบก็สะท้อนถึงความต้องการดังกล่าว สายเคเบิลควบคุมทำหน้าที่แตกต่างไปจากเดิมอย่างสิ้นเชิง โดยจะส่งสัญญาณต่างๆ เช่น คำสั่ง ผลป้อนกลับ การวัด ระหว่างระบบควบคุมและอุปกรณ์ที่ระบบจัดการ ลองนึกถึง PLC ที่ส่งคำสั่งเปิด/ปิดไปยังโซลินอยด์วาล์ว หรือเซ็นเซอร์รายงานอุณหภูมิกลับไปยังแผงตรวจสอบ กระแสไฟมีน้อย ความแม่นยำคือทุกสิ่ง ในทางปฏิบัติ สายเคเบิลทั้งสองมักจะวิ่งผ่านท่อร้อยสายหรือถาดสายเคเบิลเดียวกัน สายไฟจ่ายพลังงานให้กับมอเตอร์ สายควบคุมจะบอกว่าเมื่อใดควรเริ่มและหยุด เป็นสิ่งเสริมกัน ไม่สามารถใช้แทนกันได้ พวกเขาสร้างมาแตกต่างกันอย่างไร ระดับแรงดันไฟฟ้า คือผลต่างทางโครงสร้างที่เกิดขึ้นทันทีที่สุด สายไฟมีพิกัดอยู่ที่ 0.6/1kV และสูงกว่า ประเภทแรงดันไฟฟ้าปานกลางถึง 10kV, 35kV และสูงกว่านั้น อยู่ภายใต้การควบคุมของมาตรฐาน เช่น IEC 60502 สำหรับสายเคเบิลฉนวนอัดขึ้นรูป สายเคเบิลควบคุมทำงานในช่วงที่ต่ำกว่ามาก: โดยทั่วไปคือ 300/450V ถึง 450/750V เนื่องจากการส่งสัญญาณไม่จำเป็นต้องใช้โครงสร้างพื้นฐานไฟฟ้าแรงสูง หน้าตัดของตัวนำและจำนวนแกน เล่าเรื่องที่เหลือ สายไฟให้ความสำคัญกับความสามารถในการรองรับกระแสไฟฟ้า ดังนั้นตัวนำจึงมีขนาดใหญ่ โดยทั่วไปคือ 16 มม.², 50 มม.², 120 มม.² หรือใหญ่กว่า ในรูปแบบทองแดงหรืออะลูมิเนียม จำนวนคอร์ยังต่ำ: 1 ถึง 5 คอร์ต่อสายเคเบิลเป็นมาตรฐาน สายเคเบิลควบคุมกลับด้านลอจิกนี้ทั้งหมด ตัวนำมีขนาดเล็ก (0.5 มม.² ถึง 10 มม.²) แต่จำนวนคอร์สูง—ตั้งแต่ 2 คอร์ไปจนถึง 61 คอร์ในสายเคเบิลเส้นเดียว—เนื่องจากวงจรควบคุมที่ซับซ้อนต้องการเส้นทางสัญญาณอิสระจำนวนมากที่รวมกลุ่มไว้อย่างมีประสิทธิภาพ ฉนวนและปลอก ทำตามรูปแบบเดียวกัน สายไฟต้องการแจ็กเก็ตที่หนาและทนทานเพื่อรับมือกับไฟฟ้าแรงสูง ความเค้นเชิงกล ความร้อน และความชื้น สายเคเบิลควบคุมใช้ฉนวน PVC หรือ XLPE ที่เบากว่า ซึ่งเพียงพอสำหรับสัญญาณแรงดันต่ำ เมื่อสายเคเบิลทั้งสองประเภทใช้สภาพแวดล้อมทางอุตสาหกรรมร่วมกัน แจ็กเก็ตของสายไฟจะหนักกว่าอย่างเห็นได้ชัด การป้องกัน เป็นทางเลือกสำหรับสายไฟ แต่มักมีความสำคัญกับสายเคเบิลควบคุม ในสภาพแวดล้อมที่มีการรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรง—ใกล้กับมอเตอร์ขนาดใหญ่, ไดรฟ์ความถี่แปรผัน หรืออุปกรณ์สวิตชิ่ง— สายเคเบิลควบคุมที่ไม่มีการชีลด์จะจับสัญญาณรบกวนที่ทำให้สัญญาณเสียหาย เทปทองแดงหรือชีลด์แบบถักรอบๆ สายเคเบิลควบคุมจะปิดกั้นการรบกวนนี้และรักษาความสมบูรณ์ของสัญญาณ การเข้ารหัสสี ยังแตกต่างกัน แกนสายไฟใช้สีเฟสมาตรฐาน (สีน้ำตาล สีดำ สีเทาสำหรับเฟส สีน้ำเงินสำหรับสีกลาง สีเขียว/สีเหลืองสำหรับสีดิน) เพื่อรองรับการติดตั้งและบำรุงรักษาที่ปลอดภัย โดยทั่วไปแล้วแกนสายเคเบิลควบคุมจะเป็นสีดำและมีเครื่องหมายตัวเลขสีขาว เนื่องจากการระบุวงจรแต่ละวงจรมีความสำคัญมากกว่าแบบแผนเฟส ตำแหน่งของสายเคเบิลแต่ละเส้น สายไฟทำงานทุกที่ที่พลังงานไฟฟ้าจำเป็นต้องเคลื่อนย้ายในปริมาณมาก เครือข่ายการจำหน่ายใต้ดิน สายส่งเหนือศีรษะ ฟีดเครื่องจักรอุตสาหกรรม และตัวเพิ่มกำลังในอาคาร ล้วนแต่อาศัยสายไฟ สำหรับการเดินสายไฟและการจำหน่ายสิ่งอำนวยความสะดวก สายไฟแรงดันต่ำสำหรับจำหน่ายในอาคารและอุตสาหกรรม จัดการกับภาระเชิงพาณิชย์และอุตสาหกรรมเบาส่วนใหญ่ สำหรับโครงสร้างพื้นฐานกริด สถานีย่อย และการเชื่อมต่อสาธารณูปโภค สายไฟแรงดันปานกลางสำหรับการใช้งานกริดและสถานีย่อย ส่งพลังงานที่แรงดันไฟฟ้าที่จำเป็นสำหรับการส่งสัญญาณทางไกลอย่างมีประสิทธิภาพ สายเคเบิลควบคุมถือเป็นหัวใจสำคัญของทุกกระบวนการอัตโนมัติ สายการประกอบยานยนต์ ระบบ DCS ของโรงงานเคมี ระบบบริหารจัดการอาคาร (HVAC ระบบไฟส่องสว่าง ระบบควบคุมการเข้าออก) การส่งสัญญาณทางรถไฟ และวงจรรีเลย์ป้องกันโรงไฟฟ้า ล้วนแต่อาศัยสายเคเบิลควบคุมในการส่งสัญญาณที่ทำให้การปฏิบัติงานประสานกันและปลอดภัย สายเคเบิลควบคุมสำหรับระบบอัตโนมัติทางอุตสาหกรรมและการเดินสายอุปกรณ์ ได้รับการออกแบบมาโดยเฉพาะเพื่อตอบสนองความต้องการความแม่นยำและความยืดหยุ่นของสภาพแวดล้อมเหล่านี้ การเปรียบเทียบการอ้างอิงด่วน ความแตกต่างทางโครงสร้างและการทำงานที่สำคัญระหว่างสายไฟและสายควบคุม พารามิเตอร์ สายไฟ สายควบคุม ฟังก์ชั่นหลัก ส่งพลังงานไฟฟ้า ส่งสัญญาณควบคุม/ข้อมูล ระดับแรงดันไฟฟ้า 0.6/1kV และสูงกว่า (สูงสุด 500kV ) 300/450V – 450/750V หน้าตัดของตัวนำ ใหญ่ (16 มม.² – 500 มม.² ) ขนาดเล็ก (0.5 มม.² – 10 มม.²) จำนวนคอร์ 1 – 5 คอร์ 2 – 61 คอร์ ความหนาของฉนวน หนา (พิกัดไฟฟ้าแรงสูง) ไฟแช็ก (พิกัดแรงดันต่ำ) การป้องกัน ไม่ค่อยจำเป็น จำเป็นบ่อยครั้ง (สภาพแวดล้อม EMI) การเข้ารหัสสีหลัก สีเฟส (น้ำตาล / ดำ / เทา) สีดำมีหมายเลขสีขาว วัสดุตัวนำ ทองแดงหรืออลูมิเนียม ทองแดง (มาตรฐาน) วิธีการเลือกสิ่งที่ถูกต้อง คำถามสามข้อช่วยแก้ไขการตัดสินใจเลือกส่วนใหญ่ อันดับแรก: สายเคเบิลถืออะไร? หากจ่ายกระแสไฟให้กับโหลด เช่น มอเตอร์ วงจรไฟ หน่วย HVAC ก็ถือเป็นการใช้งานสายไฟ หากมีการส่งคำสั่ง การวัด หรือสัญญาณป้อนกลับ แสดงว่าเป็นการใช้งานสายเคเบิลควบคุม ประการที่สอง: ระบบทำงานที่แรงดันไฟฟ้าเท่าใด? ระบบที่ทำงานสูงกว่า 1kV ต้องใช้สายไฟที่ได้รับการจัดอันดับตามนั้น วงจรสัญญาณและการควบคุมที่ทำงานที่ 24VDC, 120VAC หรือ 230VAC อยู่ภายในอาณาเขตของสายเคเบิลควบคุม ประการที่สาม: สภาพแวดล้อมทางแม่เหล็กไฟฟ้าคืออะไร? หากสายเคเบิลวิ่งใกล้กับอุปกรณ์สวิตชิ่งกำลังสูง ไดรฟ์ความถี่แบบแปรผัน หรือมอเตอร์ขนาดใหญ่ จำเป็นต้องมีสายเคเบิลควบคุมแบบมีชีลด์เพื่อป้องกันการเสื่อมสภาพของสัญญาณ ในสภาพแวดล้อมที่รุนแรงหรือมีอุณหภูมิสูง สายไฟทนไฟและทนต่ออุณหภูมิสูง ให้การป้องกันเพิ่มเติมสำหรับทั้งด้านพลังงานและการควบคุม การเปลี่ยนสายเคเบิลประเภทหนึ่งเป็นอีกประเภทหนึ่งไม่เคยเป็นวิธีการแก้ปัญหาชั่วคราว การใช้สายเคเบิลควบคุมในการใช้งานด้านพลังงานอาจเสี่ยงต่อความล้มเหลวของฉนวนและไฟไหม้ การใช้สายไฟที่มีสายควบคุมเป็นการสูญเสียต้นทุนและพื้นที่ และยังอาจทำให้เกิดสัญญาณรบกวนได้ สายเคเบิลที่เหมาะสม ขนาดและระบุอย่างถูกต้อง คือสิ่งที่ช่วยให้ระบบทำงานอย่างปลอดภัยและเชื่อถือได้ตลอดอายุการใช้งาน .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

การเลือกสายเคเบิลอลูมิเนียมเปลือยที่เหมาะสมถือเป็นการตัดสินใจที่สำคัญสำหรับวิศวกร ผู้จัดการโครงการ และทีมจัดซื้อที่ทำงานเกี่ยวกับระบบส่งและจ่ายพลังงานเหนือศีรษะ ทางเลือกที่ไม่ถูกต้องอาจส่งผลต่อความน่าเชื่อถือของกริด เพิ่มค่าใช้จ่ายในการบำรุงรักษา หรือสร้างความเสี่ยงด้านความปลอดภัยในภาคสนาม คู่มือนี้จะอธิบายปัจจัยด้านเทคนิคและสิ่งแวดล้อมที่สำคัญซึ่งควรขับเคลื่อนการเลือกใช้สายเคเบิลอะลูมิเนียมเปลือยทุกครั้ง เหตุใดสายเคเบิลอลูมิเนียมเปลือยจึงเป็นตัวเลือกที่ต้องการสำหรับการส่งผ่านเหนือศีรษะ สายเคเบิลอะลูมิเนียมเปลือยได้รับความไว้วางใจในระบบส่งกำลังเหนือศีรษะภายนอกอาคารมานานกว่าศตวรรษ และด้วยเหตุผลที่ดี เมื่อเทียบกับทองแดง อลูมิเนียมจะนำไฟฟ้าได้ประมาณ 61% ของการนำไฟฟ้าของทองแดง ตามที่วัดเทียบกับมาตรฐานทองแดงอบอ่อนระหว่างประเทศ (IACS) แม้ว่าสิ่งนี้หมายความว่าจำเป็นต้องใช้พื้นที่หน้าตัดที่ใหญ่ขึ้นเพื่อส่งกระแสไฟเท่าเดิม แต่คุณสมบัติอื่นๆ ของอะลูมิเนียมทำให้การแลกเปลี่ยนนี้คุ้มค่าในการใช้งานหลายๆ อย่าง อลูมิเนียมมีน้ำหนักประมาณหนึ่งในสามของทองแดง ซึ่งช่วยลดภาระของโครงสร้างบนหอคอยและเสาได้อย่างมาก และลดต้นทุนการติดตั้งในระยะยาว ในด้านต้นทุน โดยทั่วไปแล้วสายเคเบิลอะลูมิเนียมจะช่วยประหยัดวัสดุได้มากเมื่อเทียบกับตัวนำทองแดงที่เทียบเท่ากัน ซึ่งเป็นข้อได้เปรียบที่ชัดเจนในโครงการโครงสร้างพื้นฐานกริดที่อาจต้องใช้ตัวนำหลายร้อยหรือหลายพันกิโลเมตร หากต้องการทราบการเปรียบเทียบโดยละเอียดของวัสดุทั้งสองในด้านการนำไฟฟ้า น้ำหนัก ต้นทุน และความปลอดภัย โปรดดูที่ สายไฟทองแดงกับอลูมิเนียม . เมื่อแอปพลิเคชันเป็นการส่งสัญญาณค่าโสหุ้ยกลางแจ้งและประสิทธิภาพของงบประมาณ สายอลูมิเนียมเปลือย ส่งมอบคุณค่าที่แข็งแกร่งอย่างต่อเนื่อง ทำความเข้าใจประเภทหลักของตัวนำอลูมิเนียมเปลือย สายอลูมิเนียมเปลือยบางสายไม่เหมือนกันทั้งหมด มีการกำหนดค่าหลักสามแบบให้เลือก แต่ละแบบออกแบบมาเพื่อลำดับความสำคัญด้านประสิทธิภาพที่แตกต่างกัน AAC (ตัวนำอะลูมิเนียมทั้งหมด) ผลิตจากเส้นอลูมิเนียมเกรดไฟฟ้าทั้งหมด ให้ค่าการนำไฟฟ้าที่ดีและประหยัด ทำให้เหมาะสำหรับการใช้งานกลางแจ้งทั่วไปและมีช่วงที่สั้นกว่าซึ่งความต้านทานแรงดึงสูงไม่ใช่ประเด็นหลัก AAAC (ตัวนำอลูมิเนียมอัลลอยด์ทั้งหมด) ผลิตจากเส้นอลูมิเนียมอัลลอยด์มากกว่าอลูมิเนียมบริสุทธิ์ ซึ่งให้ความต้านทานการกัดกร่อนที่เหนือกว่า ทำให้เป็นตัวเลือกที่ต้องการสำหรับสภาพแวดล้อมที่ชื้น ชายฝั่ง หรือสภาพแวดล้อมที่รุนแรงทางเคมี โครงสร้างโลหะผสมยังช่วยเพิ่มความต้านทานแรงดึงเมื่อเทียบกับ AAC เอซีเอสอาร์ (เสริมเหล็กตัวนำอะลูมิเนียม) ผสมผสานชั้นนอกอะลูมิเนียมเข้ากับแกนเหล็ก แกนเหล็กให้ความต้านทานแรงดึงสูง ในขณะที่เส้นอะลูมิเนียมนำพากระแสไฟฟ้า การกำหนดค่านี้เป็นตัวเลือกมาตรฐานสำหรับการติดตั้งระยะยาวและสายไฟฟ้าแรงสูงเหนือศีรษะที่ต้องการโหลดทางกล โดยผสมผสานความแข็งแรงสูงเข้ากับการนำไฟฟ้าได้ดี ซึ่งเป็นความสมดุลที่ตัวนำอะลูมิเนียมบริสุทธิ์ไม่สามารถทำได้โดยลำพัง การเลือกประเภทที่ถูกต้องขึ้นอยู่กับความยาวของช่วง ความแข็งแรงทางกลที่ต้องการ สภาพแวดล้อมในท้องถิ่น และงบประมาณ สำหรับสายไฟฟ้าแรงสูงทางไกลส่วนใหญ่ ACSR เป็นค่าเริ่มต้นของอุตสาหกรรม สำหรับสภาพแวดล้อมชายฝั่งหรือที่มีฤทธิ์กัดกร่อน โดยปกติแล้ว AAAC จะเป็นตัวเลือกที่ดีกว่า สำหรับ สายไฟเหนือศีรษะแรงดันปานกลางและแรงดันต่ำ แอปพลิเคชันที่มีช่วงสั้นกว่า AAC หรือ AAAC มักจะให้ความสมดุลระหว่างต้นทุนและประสิทธิภาพที่เหมาะสม ความสามารถในการรองรับกระแสไฟและการเลือกหน้าตัด ความแอมแปซิตี — ความสามารถในการรองรับกระแสไฟฟ้าของตัวนำ — เป็นตัวเลขแรกที่ใช้ระบุเมื่อระบุสายอะลูมิเนียมเปลือยใดๆ การเลือกตัวนำที่มีขนาดเล็กจะทำให้เกิดความร้อนสะสมที่เป็นอันตราย การเพิ่มขนาดจะทำให้ต้นทุนเพิ่มขึ้นโดยไม่จำเป็น ความทึบแสงขึ้นอยู่กับตัวแปรหลายตัว: พื้นที่หน้าตัดของตัวนำ อุณหภูมิโดยรอบ การแผ่รังสีแสงอาทิตย์ ความเร็วลม และการกำหนดค่าการติดตั้ง ในการออกแบบเส้นเหนือศีรษะ วิศวกรยังคำนึงถึงอุณหภูมิการทำงานสูงสุดที่อนุญาตของตัวนำ ซึ่งส่งผลต่ออายุการใช้งานของตัวนำและพฤติกรรมการหย่อนคล้อย สำหรับตัวนำเปลือยเหนือศีรษะภายนอก แนะนำให้ใช้แนวทางอนุรักษ์นิยม การเพิ่มขนาดตัวนำให้ใหญ่ขึ้นเล็กน้อยโดยสัมพันธ์กับโหลดสูงสุดที่คำนวณได้ จะทำให้มีความปลอดภัยต่อความต้องการสูงสุด อุณหภูมิแวดล้อมสุดขั้ว และการเติบโตของโหลดในอนาคต ควรเลือกพื้นที่หน้าตัดโดยพิจารณาจากการรวมกันของโหลดและสภาพแวดล้อมที่แย่ที่สุดที่คาดไว้ตลอดอายุการใช้งานการออกแบบของสายเคเบิล ตรวจสอบค่าความทึบกับมาตรฐานระดับชาติหรือนานาชาติที่เกี่ยวข้องสำหรับประเภทตัวนำและวิธีการติดตั้งที่ใช้อยู่เสมอ ข้อกำหนดด้านความแข็งแรงทางกลและช่วง ในการออกแบบสายเหนือศีรษะ ประสิทธิภาพทางไฟฟ้าเพียงอย่างเดียวไม่เพียงพอ ตัวนำยังต้องจัดการกับความเค้นทางกลของช่วงยาว แรงลม การโหลดน้ำแข็ง และการขยายตัวและการหดตัวเนื่องจากความร้อนตลอดหลายปีของการใช้งานกลางแจ้ง ความต้านทานแรงดึงของตัวนำอะลูมิเนียมเปลือยจะกำหนดระยะเวลาที่สามารถพันช่วงได้อย่างปลอดภัยระหว่างโครงสร้างรองรับ ตัวนำ ACSR ได้รับการออกแบบทางวิศวกรรมโดยเฉพาะสำหรับความท้าทายนี้: แกนเหล็กรับภาระทางกลส่วนใหญ่ ในขณะที่เส้นอะลูมิเนียมรองรับการส่งกระแสไฟฟ้า สำหรับช่วงที่ยาวมากหรือพื้นที่ที่มีลมหรือน้ำแข็งสูง โดยปกติแล้ว ACSR จะเป็นตัวเลือกเดียวที่เหมาะสม การคำนวณความหย่อนและความตึงจะต้องดำเนินการสำหรับทุกช่วงในการออกแบบเส้น ตัวนำต้องมีการหย่อนเพียงพอที่จะคงอยู่ภายในขีดจำกัดระยะห่างจากพื้นดินที่ปลอดภัยภายใต้อุณหภูมิสูงสุด (เมื่อตัวนำขยายและหย่อนมากที่สุด) ในขณะที่ยังคงรักษาแรงดึงที่เหมาะสมที่อุณหภูมิต่ำสุด (เมื่อการหดตัวเพิ่มความเค้นเชิงกล) ในพื้นที่ที่มีแนวโน้มที่จะเกิดการสั่นสะเทือนจากลม แดมเปอร์ป้องกันการสั่นสะเทือนและการเลือกตัวนำที่เหมาะสมจะช่วยป้องกันความเสียหายจากความเมื่อยล้าที่จุดช่วงล่างเมื่อเวลาผ่านไป สภาพแวดล้อมและความต้านทานการกัดกร่อน สภาพแวดล้อมในการติดตั้งมีอิทธิพลอย่างมากต่อประเภทตัวนำอะลูมิเนียมเปลือยที่เหมาะสม อะลูมิเนียมจะก่อตัวเป็นชั้นออกไซด์บางๆ บนพื้นผิวตามธรรมชาติ ซึ่งช่วยป้องกันการเกิดออกซิเดชันเพิ่มเติมในระดับพื้นฐาน อย่างไรก็ตาม การป้องกันนี้ไม่เหมือนกันในทุกสภาวะแวดล้อม คำแนะนำประเภทตัวนำไฟฟ้าตามสภาพแวดล้อม สิ่งแวดล้อม ประเภทตัวนำที่แนะนำ เหตุผลสำคัญ ทั่วไปในชนบท/ในบกกลางแจ้ง AAC หรือ ACSR คุ้มค่า; การสัมผัสการกัดกร่อนปานกลาง ชายฝั่ง / ความชื้นสูง AAAC ความต้านทานการกัดกร่อนที่เหนือกว่าจากองค์ประกอบของโลหะผสม เขตอุตสาหกรรม (การสัมผัสสารเคมี) AAAC โลหะผสมทนต่อสารเคมีและบรรยากาศที่เต็มไปด้วยเกลือ การส่งผ่านช่วงยาว / โหลดสูง ACSR แกนเหล็กให้ความแข็งแรงทางกลที่จำเป็น การเชื่อมต่อภายในสถานีย่อย AAC หรือ AAAC ช่วงที่สั้นกว่า; น้ำหนักและลำดับความสำคัญของต้นทุน ในสภาพแวดล้อมชายฝั่งและอุตสาหกรรม การรวมกันของความชื้นและสิ่งปนเปื้อนในอากาศจะช่วยเร่งการกัดกร่อนทางเคมีไฟฟ้า ตัวนำ AAAC ซึ่งใช้อะลูมิเนียมอัลลอยด์มากกว่าเกลียวอะลูมิเนียมบริสุทธิ์ ให้ความต้านทานการกัดกร่อนในระยะยาวที่ดีขึ้นอย่างมีนัยสำคัญในสภาวะเหล่านี้ และลดความเสี่ยงของการเสื่อมสภาพของตัวนำที่อาจส่งผลต่อความปลอดภัยของสายไฟในที่สุด การปฏิบัติตามมาตรฐานอุตสาหกรรม สายอะลูมิเนียมเปลือยที่มีไว้สำหรับการส่งกำลังต้องเป็นไปตามมาตรฐานสากลหรือมาตรฐานระดับชาติที่เป็นที่ยอมรับ มาตรฐานเหล่านี้กำหนดข้อกำหนดขั้นต่ำสำหรับความบริสุทธิ์ของตัวนำ การกำหนดค่าการพันเกลียว สมบัติทางกล ความต้านทานไฟฟ้า และขั้นตอนการทดสอบ การระบุและการจัดหาตัวนำที่ตรงตามมาตรฐานเหล่านี้เป็นพื้นฐานที่ไม่สามารถต่อรองได้สำหรับการดำเนินงานโครงข่ายที่ปลอดภัยและเชื่อถือได้ มาตรฐานที่มีการอ้างอิงอย่างกว้างขวางที่สุด ได้แก่ IEC 61089 (ตัวนำตีเกลียวลวดกลมสำหรับสายเหนือศีรษะ), ASTM B230 และ B231 (ตัวนำอะลูมิเนียมและโลหะผสมอลูมิเนียมสำหรับการใช้งานเหนือศีรษะ) และมาตรฐานระดับภูมิภาค เช่น GB/T 1179 ที่ใช้ในประเทศจีน สำหรับการจัดซื้อระหว่างประเทศ ผู้ซื้อควรระบุว่ามาตรฐานใดที่ใช้ในประเทศเป้าหมาย และต้องมีเอกสารหลักฐานการปฏิบัติตามข้อกำหนดจากผู้ผลิต การรับรองโดยระบบการจัดการคุณภาพที่เป็นที่ยอมรับ เช่น ISO 9001 สำหรับคุณภาพการผลิตและ ISO 14001 สำหรับการจัดการสิ่งแวดล้อม ช่วยเพิ่มความมั่นใจในความสม่ำเสมอของกระบวนการผลิต ผู้ผลิตที่มีชื่อเสียงจะได้รับการรับรองเฉพาะผลิตภัณฑ์และสามารถจัดทำรายงานการทดสอบที่แสดงให้เห็นถึงการปฏิบัติตามมาตรฐานตัวนำที่เกี่ยวข้อง ความปลอดภัยในการยกเลิกและการเชื่อมต่อ ลักษณะที่สำคัญที่สุดประการหนึ่งและมักถูกมองข้ามในการเลือกสายอะลูมิเนียมเปลือยคือระบบปลายสาย ตัวสายเคเบิลอาจถูกระบุอย่างถูกต้อง แต่การเชื่อมต่อที่ไม่ดีเป็นสาเหตุหลักของความร้อนสูงเกินไป เกิดประกายไฟ และความล้มเหลวก่อนเวลาอันควรในการติดตั้งตัวนำอะลูมิเนียม อลูมิเนียมจะขยายและหดตัวมากกว่าทองแดงตามการเปลี่ยนแปลงของอุณหภูมิ การหมุนเวียนตามอุณหภูมินี้สามารถค่อยๆ คลายการเชื่อมต่อที่ไม่ได้รับแรงบิดอย่างเหมาะสมหรือใช้ฮาร์ดแวร์ที่เข้ากันไม่ได้ เมื่อเวลาผ่านไป การเชื่อมต่อที่หลวมจะเพิ่มความต้านทานต่อการสัมผัส ทำให้เกิดความร้อนส่วนเกิน และสร้างความเสี่ยงจากไฟไหม้ วิธีแก้ไขคือใช้ตัวเชื่อมต่อ แคลมป์ และฮาร์ดแวร์ที่ได้รับการจัดอันดับสำหรับตัวนำอะลูมิเนียมโดยเฉพาะ และใช้ค่าแรงบิดในการติดตั้งที่ถูกต้องตามที่ระบุโดยผู้ผลิตฮาร์ดแวร์ สำหรับการเชื่อมต่อจัมเปอร์และการประกบในสายเหนือศีรษะ โดยทั่วไปควรใช้ขั้วต่อแบบบีบอัด เนื่องจากให้หน้าสัมผัสทางกลที่สม่ำเสมอทั่วทั้งหน้าตัดของตัวนำทั้งหมด ฮาร์ดแวร์ปลายสายทั้งหมดควรได้รับการตรวจสอบระหว่างการติดตั้ง และตรวจสอบอีกครั้งในระหว่างรอบการบำรุงรักษาตามกำหนดเวลา โดยเฉพาะอย่างยิ่งในพื้นที่ที่มีการสั่นสะเทือนหรือการเปลี่ยนแปลงอุณหภูมิรายวันอย่างมาก การติดตั้งสายเคเบิลอะลูมิเนียมสมัยใหม่ เมื่อทำด้วยส่วนประกอบและขั้นตอนที่ถูกต้อง จะสามารถให้ความน่าเชื่อถือในระยะยาวเช่นเดียวกับทองแดง สิ่งสำคัญคือต้องแน่ใจว่าทุกองค์ประกอบของการติดตั้ง ไม่ว่าจะเป็นตัวนำ ฮาร์ดแวร์ และฝีมือการผลิต สอดคล้องกันและเป็นไปตามโค้ด บทสรุป การเลือกสายอะลูมิเนียมเปลือยให้เหมาะสมต้องใช้มากกว่าการเปรียบเทียบราคาต่อเมตร การตัดสินใจต้องคำนึงถึงประเภทของตัวนำ (AAC, AAAC หรือ ACSR) ความสามารถในการรองรับกระแสไฟฟ้าที่ต้องการ ข้อกำหนดช่วงทางกล การสัมผัสต่อสิ่งแวดล้อม มาตรฐานที่บังคับใช้ และความเข้ากันได้ของระบบปลายสาย แต่ละปัจจัยเหล่านี้ส่งผลโดยตรงต่อความปลอดภัย ความน่าเชื่อถือ และต้นทุนตลอดอายุการใช้งานของการติดตั้ง สำหรับการใช้งานการส่งผ่านค่าโสหุ้ยส่วนใหญ่ ACSR ยังคงเป็นตัวเลือกที่ต้องการสำหรับช่วงยาวและสายรับน้ำหนักสูง ในขณะที่ AAAC ให้ความต้านทานการกัดกร่อนที่เหนือกว่าในสภาพแวดล้อมชายฝั่งหรือสภาพแวดล้อมที่รุนแรงทางเคมี AAC มอบโซลูชันที่ประหยัดสำหรับช่วงที่สั้นกว่าในสภาวะที่ไม่เป็นอันตราย ในทุกกรณี การปฏิบัติตามมาตรฐานสากลและแนวทางปฏิบัติในการติดตั้งที่เหมาะสมถือเป็นสิ่งสำคัญเพื่อให้บรรลุประสิทธิภาพและความปลอดภัยตามความต้องการของแอปพลิเคชัน .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

ในงานวิศวกรรมไฟฟ้าและการใช้งานสายไฟในทางปฏิบัติ ลวดแข็งและลวดตีเกลียว เป็นตัวนำไฟฟ้าสองประเภทที่ใช้กันมากที่สุด แม้ว่าโดยทั่วไปทั้งสองจะทำจากวัสดุที่มีความนำไฟฟ้าสูง เช่น ทองแดงหรืออลูมิเนียม และตามขนาดการใช้งาน AWG (เกจลวดอเมริกัน) หรือพื้นที่หน้าตัดแบบเมตริก (มม.²) ความแตกต่างทางโครงสร้างทำให้เกิดคุณลักษณะทางกลและทางไฟฟ้าที่แตกต่างกัน การทำความเข้าใจความแตกต่างเหล่านี้ถือเป็นสิ่งสำคัญในการรับรอง ความปลอดภัย ความน่าเชื่อถือ และการปฏิบัติตามมาตรฐานทางไฟฟ้า . 1. การก่อสร้างและการผลิต ลวดแข็ง ลวดแข็งประกอบด้วย ตัวนำโลหะต่อเนื่องเดี่ยว มักหุ้มฉนวนด้วยวัสดุเช่น PVC, XLPE หรือยาง โครงสร้างที่เรียบง่ายและกระบวนการผลิต ต้นทุนการผลิตที่ต่ำกว่า คุณสมบัติทางกายภาพที่สม่ำเสมอ ลวดชนิดนี้มีการใช้กันอย่างแพร่หลายใน การติดตั้งแบบถาวรและแบบคงที่ . ลวดควั่น ลวดตีเกลียวประกอบด้วย ตัวนำขนาดเล็กหลายตัวบิดเข้าหากัน เพื่อสร้างตัวนำไฟฟ้าที่เทียบเท่ากันเพียงตัวเดียว นับเกลียวมีตั้งแต่ไม่กี่ถึงหลายพัน เพิ่มความยืดหยุ่นเนื่องจากการเคลื่อนไหวของเส้นใย เส้นทางตัวนำยาวขึ้นเล็กน้อยเนื่องจากรูปทรงที่บิดเบี้ยว ในแง่วิศวกรรมเชิงปฏิบัติ ความแตกต่างของน้ำหนักเมื่อเทียบกับลวดตันนั้นไม่มีนัยสำคัญเลย 2. ความแตกต่างทางกลและไฟฟ้า ความยืดหยุ่นและรัศมีการโค้งงอ ลวดตีเกลียวให้ความยืดหยุ่นที่มากกว่าอย่างมาก: เหมาะสำหรับการดัดและการเคลื่อนไหวซ้ำๆ ทนต่อความล้มเหลวเมื่อยล้า ลวดแข็งมีความแข็งมากกว่า: ต้องมีรัศมีการโค้งงอขั้นต่ำที่มากขึ้น (โดยทั่วไปคือเส้นผ่านศูนย์กลางของตัวนำ 8–10×) มีแนวโน้มที่จะแตกหักภายใต้ความเครียดทางกลซ้ำๆ ความต้านทานไฟฟ้า สำหรับความถี่ DC และกำลังมาตรฐาน (50/60 Hz): ลวดตันมีความต้านทานต่ำกว่าเล็กน้อยเนื่องจากมีเส้นทางต่อเนื่อง ลวดตีเกลียวมีความต้านทานสูงกว่าเล็กน้อยเนื่องจากการสัมผัสกันระหว่างเกลียว โดยทั่วไปความแตกต่างจะน้อยกว่า 1–2% และไม่มีนัยสำคัญในการใช้งานส่วนใหญ่ ประสิทธิภาพความถี่สูง (ผลกระทบทางผิวหนัง) ที่ความถี่สูงกว่า กระแสมีแนวโน้มที่จะไหลใกล้พื้นผิวตัวนำ ซึ่งเป็นปรากฏการณ์ที่เรียกว่า ผลกระทบต่อผิวหนัง . ลวดตีเกลียวมาตรฐานมีการปรับปรุงอย่างจำกัดเท่านั้น การก่อสร้างเฉพาะทาง เช่น ลวดลิทซ์ จำเป็นต้องลดการสูญเสียผลกระทบทางผิวหนังอย่างมีนัยสำคัญ ลวดตีเกลียวจึงนิยมใช้กันทั่วไป การใช้งานด้านเสียง สัญญาณ และอิเล็กทรอนิกส์ โดยหลักแล้วเพื่อความยืดหยุ่นมากกว่าข้อได้เปรียบทางไฟฟ้า ความทนทานและความเมื่อยล้า ลวดตีเกลียวทำงานได้ดีในสภาพแวดล้อมที่มีการสั่นสะเทือนและการเคลื่อนไหว ลวดแข็งจะไวต่อความล้าและการแตกหักที่จุดความเครียดได้ง่ายกว่า ทำให้ลวดตีเกลียวเป็นตัวเลือกที่ต้องการใน: ระบบยานยนต์ อุปกรณ์อุตสาหกรรม หุ่นยนต์และชุดประกอบการเคลื่อนย้าย การสิ้นสุดและการติดตั้ง ลวดแข็ง: ง่ายต่อการเสียบเข้ากับขั้วต่อสกรูและขั้วต่อแบบกดเข้า รักษารูปทรงระหว่างการติดตั้ง เหมาะสำหรับการเดินท่อร้อยสายยาว ลวดควั่น: ต้องใช้ปลอกโลหะ หางปลา หรือขั้วต่อ เสี่ยงต่อเกลียวหลวมหากต่อสายไม่ถูกต้อง ยากกว่าการดันผ่านท่อร้อยสายยาว การยุติที่เหมาะสมถือเป็นสิ่งสำคัญในการป้องกัน ความร้อนสูงเกินไป เกิดประกายไฟ หรือการเชื่อมต่อล้มเหลว . การพิจารณาต้นทุน โดยทั่วไปแล้วลวดตันจะมีต้นทุนลดลง 10–20% ลวดตีเกลียวมีความซับซ้อนในการผลิตสูงกว่า อย่างไรก็ตาม ควรคำนึงถึงต้นทุนรวมของระบบด้วย ข้อกำหนดการใช้งานมากกว่าราคาวัสดุเพียงอย่างเดียว . 3. การใช้งานทั่วไป การใช้งานสำหรับลวดแข็ง เดินสายไฟอาคารที่พักอาศัยและอาคารพาณิชย์ แผงจำหน่ายและสวิตช์เกียร์ การติดตั้งท่อร้อยสายหรือถาดสายเคเบิลแบบคงที่ การใช้งานสำหรับลวดตีเกลียว สายไฟและสายต่อ สายไฟยานยนต์และทางทะเล เครื่องจักรอุตสาหกรรม หุ่นยนต์และระบบอัตโนมัติ สายสัญญาณเสียงและสัญญาณ 4. การปฏิบัติตามมาตรฐานและหลักปฏิบัติ สายไฟทั้งสองประเภทต้องเป็นไปตามมาตรฐานที่เกี่ยวข้อง ได้แก่: มาตรฐาน UL83 รหัสไฟฟ้าแห่งชาติ (NEC) ไออีซี 60228 การปฏิบัติทั่วไป: การติดตั้งแบบตายตัวจะใช้ตัวนำที่เป็นของแข็ง การใช้งานที่ยืดหยุ่นต้องใช้ตัวนำตีเกลียว การใช้ผิดประเภทอาจนำไปสู่ การละเมิดรหัสหรือความเสี่ยงด้านความปลอดภัย . 5. แนวทางปฏิบัติที่ดีที่สุด ใช้ลวดตันเฉพาะในสภาพแวดล้อมที่มั่นคงและไม่เคลื่อนที่เท่านั้น ใช้ลวดตีเกลียวสำหรับการใช้งานใดๆ ก็ตามที่เกี่ยวข้องกับการเคลื่อนไหวหรือการสั่นสะเทือน ปฏิบัติตามวิธีการยุติที่เหมาะสมเสมอ ปฏิบัติตามรหัสไฟฟ้าท้องถิ่นและข้อกำหนดเฉพาะของผู้ผลิต บทสรุป ความแตกต่างระหว่างลวดตีเกลียวและลวดแข็งนั้นอยู่ที่พวกมัน พฤติกรรมทางกลและความเหมาะสมในการใช้งาน มากกว่าความสามารถในการแบกกระแส ลวดแข็งให้ความเรียบง่าย ต้นทุนที่ต่ำกว่า และติดตั้งได้ง่าย ลวดตีเกลียวให้ความยืดหยุ่น ความทนทาน และความน่าเชื่อถือขณะเคลื่อนที่ การเลือกประเภทตัวนำที่เหมาะสมช่วยให้มั่นใจได้ ประสิทธิภาพ ความปลอดภัย และการปฏิบัติตามข้อกำหนดในระยะยาว ในระบบไฟฟ้าใดๆ
