ประเด็นสำคัญ: ตัวนำคลาส 5 ที่กำหนดโดย ไออีซี 60228 เป็นตัวนำแบบยืดหยุ่นตีเกลียวละเอียดที่ใช้ในสายต่อขยาย แผงควบคุม และงานอุตสาหกรรม คู่มือนี้ครอบคลุมข้อกำหนดทางเทคนิค การเปรียบเทียบกับคลาส 2 และวิธีการเลือกตัวนำที่เหมาะสมสำหรับโครงการของคุณ

ในโลกของวิศวกรรมไฟฟ้าและการผลิตสายเคเบิล "ความยืดหยุ่น" ไม่ได้เป็นเพียงลักษณะทางกายภาพเท่านั้น แต่ยังเป็นหมวดหมู่ทางเทคนิคที่กำหนดไว้อย่างเคร่งครัด หากคุณเคยใช้สายไฟที่แข็งกับสายควบคุมที่ยืดหยุ่นและโค้งงอได้ง่าย คุณจะได้พบความแตกต่างระหว่างประเภทตัวนำโดยตรง

ข้อกำหนดเหล่านี้ส่วนใหญ่อยู่ภายใต้มาตรฐานสากล IEC 60228 . คู่มือนี้จะเจาะลึกลงไป ตัวนำคลาส 5 — มาตรฐานอุตสาหกรรมสำหรับการใช้งานที่ยืดหยุ่น — ครอบคลุมข้อกำหนดในการก่อสร้าง ขีดจำกัดทางไฟฟ้า และกรณีการใช้งานจริง

ทำความเข้าใจกรอบการจำแนกตัวนำ IEC 60228

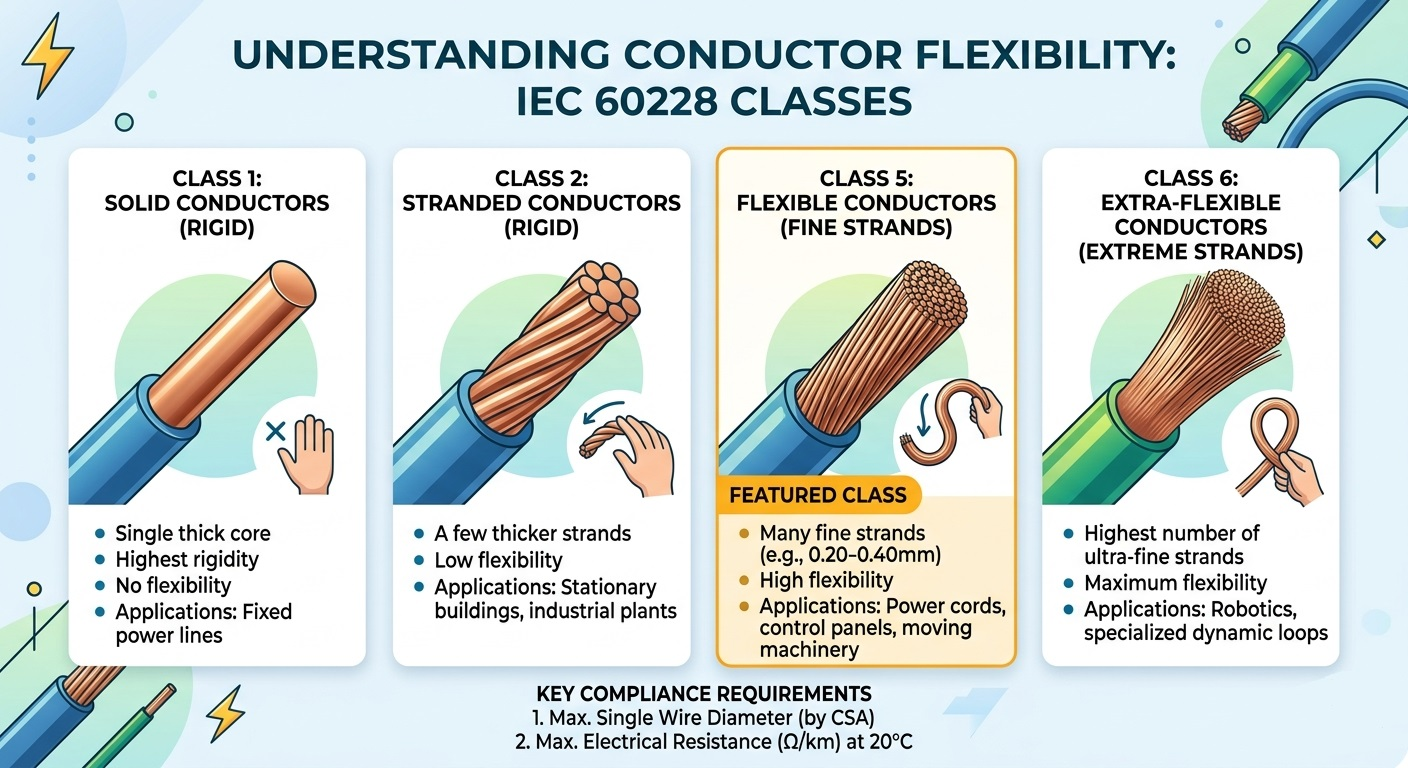

IEC 60228 (และเทียบเท่ากับ BS EN 60228 ของอังกฤษ) แบ่งประเภทของตัวนำออกเป็นสี่ประเภทหลักตามโครงสร้างและความยืดหยุ่น การทำความเข้าใจว่าคลาส 5 อยู่ในลำดับชั้นนี้เป็นสิ่งสำคัญสำหรับการเลือกผลิตภัณฑ์ที่ถูกต้อง:

อะไรทำให้ตัวนำ "Class 5"? ข้อมูลจำเพาะทางเทคนิค

ตัวนำคลาส 5 ประกอบด้วยลวดทองแดงละเอียดหลายเส้นที่พันเข้าด้วยกันเพื่อให้เกิดความยืดหยุ่น ตรงกันข้ามกับสมมติฐานทั่วไป IEC 60228 ทำเช่นนั้น ไม่ กำหนดจำนวนเส้นทั้งหมดอย่างเคร่งครัด ในทางกลับกัน ข้อบังคับมาตรฐานจะปฏิบัติตามตัวชี้วัดหลักสองรายการแทน:

1. เส้นผ่านศูนย์กลางสูงสุดของสายไฟแต่ละเส้น

เพื่อให้แน่ใจว่าตัวนำยังคงมีความยืดหยุ่นอย่างแท้จริง IEC 60228 จึงกำหนดขีดจำกัดบนที่เข้มงวดเกี่ยวกับเส้นผ่านศูนย์กลางของแต่ละเกลียวแต่ละเส้น เส้นที่บางกว่าจะโค้งงอได้ง่ายกว่า ช่วยลดความล้าของโลหะจากการโค้งงอซ้ำๆ ตัวอย่างที่เป็นตัวแทนจากมาตรฐานได้แก่:

• ตัวนำ 75 มม.² → เส้นผ่านศูนย์กลางลวดสูงสุดแต่ละเส้น: 0.21 มม
• ตัวนำ 5 มม.² → เส้นผ่านศูนย์กลางลวดสูงสุดแต่ละเส้น: 0.26 มม
• ตัวนำ 10 มม.² → เส้นผ่านศูนย์กลางลวดสูงสุดแต่ละเส้น: 0.41 มม
• ตัวนำ 35 มม.² → เส้นผ่านศูนย์กลางลวดสูงสุดแต่ละเส้น: 0.41 มม

2. ความต้านทานไฟฟ้าสูงสุดที่ 20°C

ความต้านทานไฟฟ้าเป็นเกณฑ์ประสิทธิภาพที่กำหนด ความต้านทานรวมของตัวนำคลาส 5 ที่สมบูรณ์จะต้องไม่เกินค่าที่ระบุในตารางความต้านทาน IEC 60228 ซึ่งวัดที่ 20°C กฎข้อนี้ช่วยให้ผู้ผลิตมีความยืดหยุ่นในการออกแบบ: หากผู้ผลิตใช้สายไฟขนาด 0.20 มม. แทนขนาดสูงสุด 0.21 มม. ก็ถือว่ายอมรับได้ โดยที่ตัวนำที่เสร็จแล้วยังคงมีคุณสมบัติตรงตามขีดจำกัดความต้านทาน

วิธีการแบบสองพารามิเตอร์ (ความต้านทานเส้นผ่านศูนย์กลางของเส้นลวด) ช่วยให้มั่นใจได้ว่าตัวนำคลาส 5 มีความยืดหยุ่นทางกายภาพและมีประสิทธิภาพทางไฟฟ้า โดยไม่ต้องระบุกระบวนการผลิตมากเกินไป

ตัวนำคลาส 5 กับคลาส 2: ความแตกต่างหลัก

วิศวกรไฟฟ้ามักเผชิญกับตัวเลือกระหว่างตัวนำคลาส 2 และคลาส 5 การตัดสินใจขึ้นอยู่กับว่าสายเคเบิลจะติดตั้งแบบตายตัวหรือเป็นแอปพลิเคชันแบบเคลื่อนที่/แบบยืดหยุ่น นี่คือการเปรียบเทียบโดยตรง:

การใช้งานที่สำคัญของตัวนำ IEC 60228 Class 5

เนื่องจากตัวนำคลาส 5 สามารถทนต่อการสั่นสะเทือนปานกลางและการดัดงอซ้ำๆ โดยไม่แตกหัก จึงได้รับการระบุไว้ในอุตสาหกรรมต่างๆ มากมาย:

• สายไฟแบบยืดหยุ่นและสายต่อพ่วง: เครื่องใช้ในครัวเรือน เครื่องมือไฟฟ้า และอุปกรณ์พกพาที่ต้องม้วน คลายเกลียว และเปลี่ยนตำแหน่งสายเคเบิลเป็นประจำ
• แผงควบคุมอุตสาหกรรม: การกำหนดเส้นทางที่แน่นหนารอบมุมและผ่านท่อสายเคเบิลต้องใช้รัศมีการโค้งงอที่ทำได้ด้วยตัวนำตีเกลียวแบบละเอียดเท่านั้น
• ชุดสายไฟยานยนต์: การสั่นสะเทือนของเครื่องยนต์อย่างต่อเนื่องและการหมุนเวียนของอุณหภูมิต้องการตัวนำที่ต้านทานความล้าของโลหะตลอดอายุการใช้งานของยานพาหนะ
• การติดตั้งทางทะเลและนอกชายฝั่ง: การเคลื่อนไหวอย่างต่อเนื่องจากคลื่น รวมกับพื้นที่จำกัด ทำให้คลาส 5 เป็นตัวเลือกที่ต้องการสำหรับการกระจายพลังงานบนเรือ
• วิทยาการหุ่นยนต์และระบบอัตโนมัติ: แขนหุ่นยนต์แบบข้อต่อต้องใช้สายเคเบิลที่งอได้หลายพันครั้งต่อวันโดยไม่เกิดข้อผิดพลาด - คลาส 5 ตอบโจทย์ความท้าทายนี้สำหรับการใช้งานที่มีความยืดหยุ่นปานกลาง (คลาส 6 สำหรับการมีความยืดหยุ่นสูง)

เหตุใดจึงต้องระบุ IEC 60228 Class 5 เรื่องสำหรับโครงการของคุณ

การเลือกสายเคเบิลที่วางตลาดว่า "ยืดหยุ่น" โดยไม่ต้องอ้างอิงมาตรฐานที่เป็นที่ยอมรับ เช่น IEC 60228 Class 5 ทำให้เกิดความเสี่ยงที่สำคัญ การปฏิบัติตามมาตรฐานนี้ให้การรับประกันที่เป็นรูปธรรมสามประการ:

• ความปลอดภัย: ขีดจำกัดความต้านทานทำให้ตัวนำไม่ร้อนเกินไปภายใต้กระแสไฟฟ้าที่กำหนด ป้องกันการเสื่อมสภาพของฉนวนและอันตรายจากไฟไหม้ที่อาจเกิดขึ้น
• ความเข้ากันได้: เส้นผ่านศูนย์กลางลวดสูงสุดที่ได้มาตรฐานทำให้มั่นใจได้ว่าตัวนำจะพอดีกับตัวเชื่อม ปลอกหุ้ม และแผงขั้วต่อมาตรฐานโดยไม่ต้องดัดแปลงใดๆ
• อายุการใช้งานยาวนาน: การพันเกลียวแบบละเอียดช่วยป้องกันความล้าของโลหะในระหว่างการงอซ้ำๆ ซึ่งช่วยยืดอายุการใช้งานของสายเคเบิลได้อย่างมากเมื่อเทียบกับทางเลือกอื่นที่ไม่เป็นไปตามข้อกำหนด

เมื่อจัดหาสายเคเบิลจากต่างประเทศ การรับรอง IEC 60228 ยังช่วยลดความยุ่งยากในการอนุมัติตามกฎข้อบังคับ เนื่องจากมาตรฐานดังกล่าวได้รับการรับรองหรือเป็นที่ยอมรับในสหภาพยุโรป (BS EN 60228) ออสเตรเลีย (AS/NZS 1125) และตลาดอื่นๆ อีกมากมาย

คำถามที่พบบ่อยเกี่ยวกับตัวนำคลาส 5

Class 5 เหมือนกับสายเคเบิลแบบยืดหยุ่นหรือไม่?

ไม่อย่างแน่นอน "สายเคเบิลแบบยืดหยุ่น" เป็นคำเชิงพาณิชย์ที่กว้าง คลาส 5 เป็นการจำแนกประเภทของตัวนำ IEC 60228 เฉพาะพร้อมข้อกำหนดทางเทคนิคที่วัดได้ สายเคเบิลสามารถทำการตลาดได้ว่ามีความยืดหยุ่นโดยไม่ต้องเป็นไปตามข้อกำหนดคลาส 5

ตัวนำ Class 5 สามารถใช้กลางแจ้งได้หรือไม่?

คลาส 5 หมายถึงโครงสร้างตัวนำเท่านั้น ไม่ใช่พิกัดสายเคเบิลโดยรวม สายเคเบิลเหมาะสำหรับการใช้งานกลางแจ้งหรือไม่นั้นขึ้นอยู่กับวัสดุฉนวนและปลอกหุ้ม (เช่น PVC ทนรังสียูวี, XLPE) ตรวจสอบข้อมูลจำเพาะของสายเคเบิลให้ครบถ้วนเสมอ ไม่ใช่แค่ประเภทตัวนำ

อะไรคือความแตกต่างระหว่างคลาส 5 และคลาส 6?

ทั้งสองเป็นคลาสตัวนำที่ยืดหยุ่น คลาส 6 ใช้เกลียวที่ละเอียดกว่า ส่งผลให้มีความยืดหยุ่นมากขึ้นและรัศมีการโค้งงอต่ำสุดที่แคบยิ่งขึ้น คลาส 6 ได้รับการระบุไว้สำหรับการใช้งานที่มีไดนามิกสูง เช่น การงออย่างต่อเนื่องในสายโซ่ลาก ในขณะที่คลาส 5 ครอบคลุมสถานการณ์ที่มีความยืดหยุ่นปานกลาง
