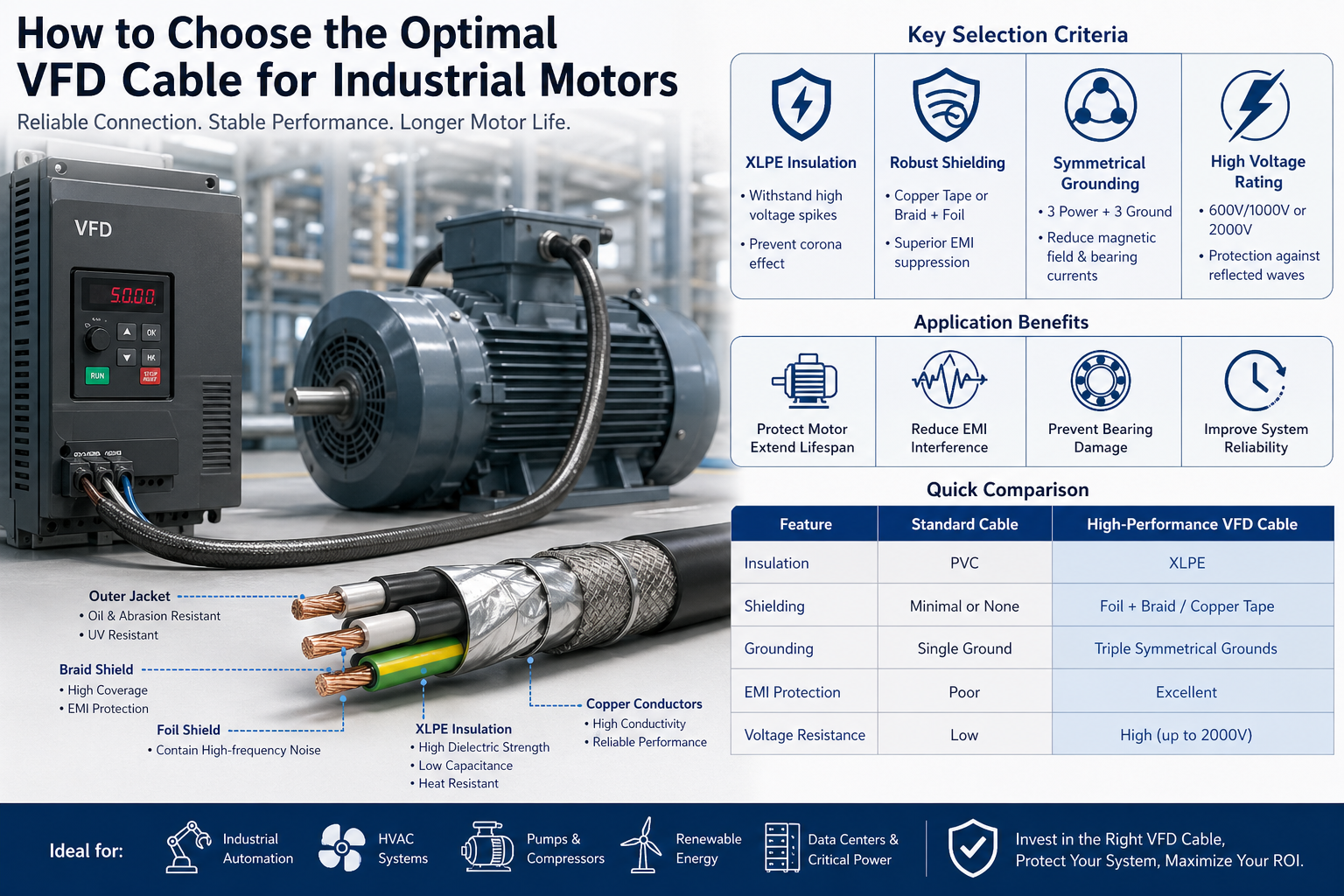

วิธีเลือกสายเคเบิล VFD ที่เหมาะสมที่สุดสำหรับมอเตอร์อุตสาหกรรม

ในระบบอุตสาหกรรมสมัยใหม่ การเชื่อมต่อระหว่างไดรฟ์ความถี่แปรผัน (VFD) และมอเตอร์ไฟฟ้าถือเป็นสภาพแวดล้อมที่มีการใช้ไฟฟ้ารุนแรงที่สุดแห่งหนึ่ง ความถี่สวิตชิ่งที่สูง แรงดันไฟฟ้าพุ่งสูง และการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ทำให้เกิดความเครียดอย่างมากกับสายเคเบิล

การเลือกสายเคเบิลที่ไม่เหมาะสมไม่ได้เป็นเพียงข้อบกพร่องด้านการออกแบบเล็กๆ น้อยๆ เท่านั้น แต่ยังส่งผลให้:

• ฉนวนมอเตอร์ชำรุดก่อนกำหนด
• ความเสียหายของแบริ่งที่เกิดจากกระแสน้ำหลงทาง
• การรบกวนทางแม่เหล็กไฟฟ้าที่เพิ่มขึ้น (EMI)
• การหยุดทำงานโดยไม่ได้วางแผนและค่าบำรุงรักษา

สายเคเบิล VFD ที่ออกแบบอย่างเหมาะสมจึงมีความสำคัญอย่างยิ่งต่อความน่าเชื่อถือของระบบ ความปลอดภัย และประสิทธิภาพในระยะยาว

1. ทำความเข้าใจสภาพแวดล้อมการทำงานของ VFD

ต่างจากแหล่งจ่ายไฟแบบเดิม VFD ใช้ Pulse width Modulation (PWM) เพื่อควบคุมความเร็วมอเตอร์ สิ่งนี้จะสร้างรูปคลื่นที่ไม่ใช่ไซน์ซอยด์ด้วย:

• dv/dt สูง (อัตราการเปลี่ยนแปลงแรงดันไฟฟ้า)
• แรงดันไฟเกินของคลื่นสะท้อน (โดยเฉพาะในการเดินสายเคเบิลยาว)
• แรงดันไฟฟ้าโหมดร่วมและกระแสหมุนเวียน

เหตุใดสายเคเบิลมาตรฐานจึงล้มเหลว

สายเคเบิลเอนกประสงค์ เช่น THHN หรือสายไฟหุ้มฉนวน พีวีซี พื้นฐานไม่ได้ออกแบบมาสำหรับสภาวะเหล่านี้ เมื่อเวลาผ่านไป พวกเขาอาจประสบกับ:

• การเสื่อมสภาพของฉนวนเนื่องจากการปล่อยโคโรนา
• การสะสมความร้อนมากเกินไป
• การรั่วไหลของ EMI ส่งผลต่ออุปกรณ์ใกล้เคียง

ผลลัพธ์: อายุการใช้งานของมอเตอร์ลดลงและประสิทธิภาพของระบบไม่เสถียร

2. เกณฑ์การเลือกคีย์สำหรับสายเคเบิล VFD

A. ประเภทฉนวน: เอ็กซ์แอลพีอี เพื่อความเสถียรของความถี่สูง

ระบบฉนวนเป็นด่านแรกในการป้องกันความเครียดทางไฟฟ้า

แนะนำ: โพลีเอทิลีนเชื่อมขวาง (XLPE)

ข้อดีทางเทคนิค:

• ความเป็นฉนวนสูงเพื่อทนต่อแรงดันไฟกระชาก
• การสูญเสียอิเล็กทริกและความจุต่ำ
• อัตราความร้อนที่เหนือกว่า (โดยทั่วไปคือ 90°C–125°C)
• ต้านทานการปล่อยโคโรนาได้ดี

เมื่อเปรียบเทียบกับ PVC แล้ว XLPE ช่วยยืดอายุการใช้งานของฉนวนได้อย่างมากในสภาพแวดล้อมที่มีความถี่สูง

B. ระบบป้องกันขั้นสูงสำหรับการควบคุม EMI

การปราบปราม EMI เป็นหนึ่งในข้อกำหนดที่สำคัญที่สุดในการใช้งาน VFD

หากไม่มีการป้องกันที่เหมาะสม สัญญาณรบกวนจากแม่เหล็กไฟฟ้าสามารถ:

• รบกวน PLC เซ็นเซอร์ และระบบสื่อสาร
• ทำให้เกิดสัญญาณเท็จและข้อผิดพลาดในการปฏิบัติงาน
• เพิ่มความเสี่ยงในการปฏิบัติตามกฎระเบียบในสภาพแวดล้อมที่ได้รับการควบคุม

โครงสร้างการป้องกันที่แนะนำ:

• โล่เทปทองแดง

• เหมาะสำหรับบรรจุสัญญาณรบกวนความถี่สูง
• ให้เส้นทางกราวด์ความต้านทานต่ำ
  • โล่ถักเปียฟอยล์
• ความคุ้มครอง ≥85%
• ผสมผสานความยืดหยุ่นเข้ากับประสิทธิภาพการป้องกันที่สูง

ฟังก์ชั่นที่สำคัญ:

โล่ที่ออกแบบมาอย่างดีช่วยให้มั่นใจได้ว่า กระแสโหมดทั่วไปกลับผ่านสายเคเบิล แทนที่จะสร้างความเสียหายให้กับแบริ่งมอเตอร์

C. การออกแบบสายดินแบบสมมาตร

รูปทรงของสายเคเบิลส่งผลโดยตรงต่อประสิทธิภาพทางไฟฟ้า

การกำหนดค่าแนวทางปฏิบัติที่ดีที่สุด:

• ตัวนำ 3 เฟส
• ตัวนำกราวด์ 3 ตำแหน่งที่สมมาตร

ประโยชน์ด้านประสิทธิภาพ:

• ช่วยลดการปล่อยสนามแม่เหล็กไฟฟ้า
• ปรับการกระจายกระแสไฟภาคพื้นดินให้สมดุล
• ลดแรงดันเพลาและกระแสแบริ่งให้เหลือน้อยที่สุด

การออกแบบนี้มีความสำคัญอย่างยิ่งใน มอเตอร์แรงม้าปานกลางและสูง .

D. ระดับแรงดันไฟฟ้าและการป้องกันคลื่นสะท้อน

เนื่องจากปรากฏการณ์คลื่นสะท้อน แรงดันไฟฟ้าสูงสุดที่ขั้วต่อมอเตอร์จึงสามารถเข้าถึงได้ 2-3 เท่าของแรงดันไฟฟ้าที่กำหนด .

คะแนนที่แนะนำ:

• 600V / 1000V สำหรับระบบมาตรฐานอุตสาหกรรม
• 2000V สำหรับ:

• สายยาววิ่ง
• ไดรฟ์ความถี่สวิตชิ่งสูง
• แอปพลิเคชันที่สำคัญ

ข้อมูลเชิงลึกด้านวิศวกรรม:
ระบบฉนวนที่ได้รับการจัดอันดับแรงดันไฟฟ้าที่สูงกว่าให้ความปลอดภัยซึ่งช่วยลดความเสี่ยงต่อความล้มเหลวได้อย่างมาก

3. ข้อควรพิจารณาเกี่ยวกับขนาดและการติดตั้งสายเคเบิล

การจัดการความทึบแสงและความร้อน

ขนาดตัวนำที่ถูกต้องต้องคำนึงถึง:

• แอมป์โหลดเต็มมอเตอร์ (FLA)
• อุณหภูมิแวดล้อม
• วิธีการติดตั้ง (ถาด ท่อร้อยสาย อากาศเปิด)
• การจัดกลุ่มสายเคเบิลและปัจจัยการลดพิกัด

ขนาดที่ไม่เหมาะสมอาจทำให้เกิดความร้อนสูงเกินไปและอายุการใช้งานของสายเคเบิลลดลง

ความยืดหยุ่นและสมรรถนะทางกล

ในสภาพแวดล้อมแบบไดนามิก เช่น:

• วิทยาการหุ่นยนต์
• สายการผลิตอัตโนมัติ
• เคลื่อนย้ายเครื่องจักร

ใช้สายเคเบิล VFD แบบยืดหยุ่นสูง ออกแบบมาเพื่อการเคลื่อนที่และการดัดงออย่างต่อเนื่อง

ความต้านทานต่อสิ่งแวดล้อม

สภาพแวดล้อมทางอุตสาหกรรมอาจรุนแรงและคาดเดาไม่ได้

วัสดุแจ็คเก็ตที่แนะนำ:

• TPE (เทอร์โมพลาสติก อีลาสโตเมอร์):

• ทนต่อน้ำมัน การเสียดสี และสารเคมีได้ดีเยี่ยม
• เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมและที่รุนแรง
  • พีวีซีพิเศษ:
• คุ้มค่า
• เหมาะสำหรับงานอุตสาหกรรมทั่วไป

ปัจจัยการป้องกันเพิ่มเติม:

• ความต้านทานรังสียูวี (การติดตั้งกลางแจ้ง)
• ป้องกันความชื้นและน้ำเข้า
• ความต้านทานต่อสารหล่อเย็นและสารเคมีอุตสาหกรรม

4. การปฏิบัติตามและมาตรฐาน (สำคัญสำหรับโครงการระดับโลก)

เมื่อเลือกสายเคเบิล VFD สำหรับโครงการระดับนานาชาติ การปฏิบัติตามข้อกำหนดถือเป็นสิ่งสำคัญ

มาตรฐานทั่วไปที่ต้องพิจารณา:

• UL (อเมริกาเหนือ)
• มาตรฐาน IEC/EN (ยุโรป)
• RoHS และ REACH (การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม)

การเลือกสายเคเบิลที่ตรงตามมาตรฐานทำให้แน่ใจได้ว่า:

• อนุมัติโครงการได้ง่ายขึ้น
• ลดความเสี่ยงทางกฎหมายและการปฏิบัติงาน
• ความเข้ากันได้กับตลาดโลก

5. การเปรียบเทียบอย่างรวดเร็ว: สายเคเบิลมาตรฐานกับสายเคเบิล VFD

คุณสมบัติ	สายเคเบิลมาตรฐาน	สายไฟ VFD ประสิทธิภาพสูง
ฉนวนกันความร้อน	PVC	XLPE
การป้องกัน	น้อยที่สุด / ไม่มี	เทปฟอยล์ถักเปีย / ทองแดง
การต่อลงดิน	โสด	มัลติกราวด์แบบสมมาตร
การควบคุมอีเอ็มไอ	แย่	ยอดเยี่ยม
ความต้านทานแรงดันไฟฟ้า	ต่ำ	สูง (สูงถึง 2000V)

6. สถานการณ์การใช้งาน

สายเคเบิล VFD ประสิทธิภาพสูงถูกนำมาใช้กันอย่างแพร่หลายใน:

• ระบบอัตโนมัติทางอุตสาหกรรม
• ระบบ HVAC พร้อมไดรฟ์ความเร็วตัวแปร
• ระบบปั๊มและคอมเพรสเซอร์
• ศูนย์ข้อมูลและระบบไฟฟ้าที่สำคัญ
• ระบบพลังงานหมุนเวียน (ลม แสงอาทิตย์)

แต่ละสภาพแวดล้อมเหล่านี้ต้องการ การส่งกำลังที่เสถียร สัญญาณรบกวนต่ำ และความน่าเชื่อถือสูง .

7. บทสรุป: การลงทุนเชิงกลยุทธ์ ไม่ใช่แค่ส่วนประกอบ

การเลือกสายเคเบิล VFD ที่เหมาะสมไม่ได้เป็นเพียงการตัดสินใจเกี่ยวกับข้อกำหนดทางเทคนิคเท่านั้น แต่ยังเป็นการลงทุนระยะยาวในความน่าเชื่อถือของระบบอีกด้วย

แม้ว่าสายเคเบิล VFD ประสิทธิภาพสูงอาจมีต้นทุนเริ่มต้นที่สูงกว่า แต่ก็มี:

• ลดการบำรุงรักษาและการหยุดทำงาน
• ยืดอายุการใช้งานของมอเตอร์และอุปกรณ์
• ปรับปรุงความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC)
• ต้นทุนรวมในการเป็นเจ้าของ (TCO) ต่ำลง

ข้อมูลเชิงลึกขั้นสุดท้าย:
สายเคเบิล VFD ที่คัดสรรมาอย่างดีทำหน้าที่เป็นเกราะป้องกันระหว่างไดรฟ์และมอเตอร์ของคุณ ช่วยให้มั่นใจได้ถึงการทำงานที่มีประสิทธิภาพ เสถียร และปราศจากการรบกวนตลอดวงจรชีวิตของระบบ
