คู่มือฉบับย่อเกี่ยวกับการเดินสายไฟระบบไฟส่องสว่างในบ้านอัจฉริยะ: โปรโตคอล มาตรฐาน และการหลีกเลี่ยงหลุมพราง

บ้านอัจฉริยะสมัยใหม่ได้พัฒนาจากอุปกรณ์เครื่องเดียวไปสู่การประสานงานระบบนิเวศทั้งบ้านในเชิงลึก สถาปัตยกรรมการเดินสายพื้นฐานของระบบไฟส่องสว่างจะกำหนดความเสถียร ความสามารถในการปรับขนาด และความปลอดภัยของเครือข่าย ข้อผิดพลาดในการเดินสายไฟอาจนำไปสู่ค่าบำรุงรักษาจำนวนมากในภายหลังได้อย่างง่ายดาย บทความนี้จะแจกแจงรายละเอียดโดยละเอียดเกี่ยวกับแนวทางการเดินสายไฟอัจฉริยะโดยอิงตามตรรกะทางวิศวกรรมที่เกิดขึ้นจริงและมาตรฐานไฟฟ้าสากล

1. โปรโตคอลการสื่อสารและสถาปัตยกรรมโทโพโลยี

• KNX และการแยกทางกายภาพ

ในระบบไฟส่องสว่างอัจฉริยะระดับโครงสร้างพื้นฐาน KNX ใช้สายเคเบิลตีเกลียวคู่สีเขียวโดยเฉพาะ ซึ่งแยกการรับส่งข้อมูลจากแหล่งจ่ายไฟหลัก 220V ได้อย่างสมบูรณ์ สถาปัตยกรรมแบบกระจายอำนาจหมายความว่าไม่มีโฮสต์กลางเพียงเครื่องเดียว ไม่มีความล้มเหลวของโหนดเดียวจะทำให้เครือข่ายทั้งหมดเป็นอัมพาต ให้ความน่าเชื่อถือที่สูงมาก

• โปรโตคอลดิจิทัลต้าหลี่

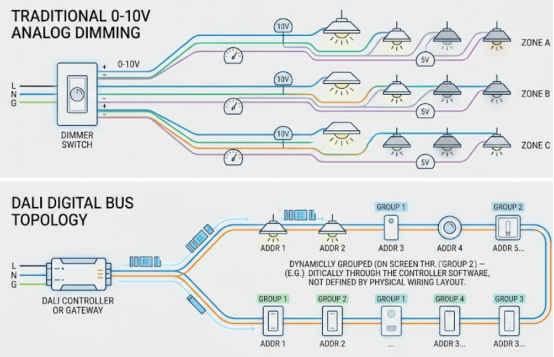

เมื่อเปรียบเทียบกับปัญหาแรงดันไฟฟ้าตกและการกะพริบที่พบบ่อยในการหรี่แสงแบบอะนาล็อก 0-10V โปรโตคอล DALI ถือเป็นการสื่อสารดิจิทัลสองทางอย่างแท้จริง ตามมาตรฐาน IEC 62386-101 แรงดันไฟฟ้ากระแสตรงที่ตกระหว่างอุปกรณ์ทั้งสองบนบัส DALI จะต้องไม่เกิน 2VDC และระยะห่างสูงสุดจากแหล่งจ่ายไฟจะต้องไม่เกิน 300 เมตร

2. ข้อมูลจำเพาะหลักสำหรับการเดินสายไฟฟ้าแรงสูง

• ละทิ้งการเดินสาย 'No Neutral' โดยสิ้นเชิง

สวิตช์แบบเดิมจะควบคุมเฉพาะสายไฟที่มีกระแสไฟฟ้าเท่านั้น หากสวิตช์อัจฉริยะไม่มีสายไฟที่เป็นกลาง จะต้องอาศัยกลไกพลังงานสแตนด์บายที่ "ไม่เป็นกลาง" ที่ถูกบุกรุก ซึ่งทำให้เกิดปรากฏการณ์ "การกะพริบ" หรือ "แสงผี" ของ LED ที่ร้ายแรงเป็นระยะๆ นอกจากนี้ โหลดสูงสุดที่ 'ไม่เป็นกลาง' มักจะถูกจำกัดไว้ที่ประมาณ 800 วัตต์ ซึ่งต่ำกว่า 2500 วัตต์ของสวิตช์สดเป็นกลางมาตรฐานมาก ในโครงการใหม่หรือโครงการปรับปรุงใหม่ จะต้องติดตั้งสายไฟกลางอิสระในกล่องรวมสัญญาณทั้งหมด .

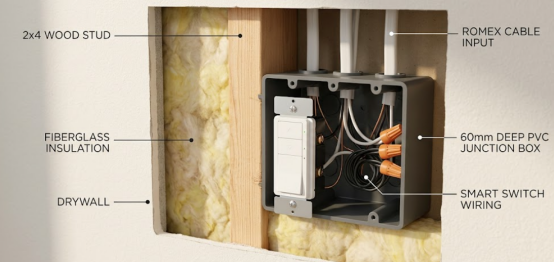

• กล่องรวมสัญญาณลึก 60 มม

แผงอัจฉริยะสร้างความร้อนอย่างมากระหว่างการทำงานเต็มพิกัด และจำเป็นต้องติดตั้งขั้วต่อสายไฟเพิ่มเติม กล่องแบบดั้งเดิมขนาด 50 มม. ทำให้เกิดความเสียหายกับฉนวนได้ง่ายภายใต้ความกดดัน ซึ่งอาจนำไปสู่การปิดระบบเนื่องจากความร้อนหรือไฟไหม้ ขอแนะนำให้ใช้กล่อง PVC ความจุขนาดใหญ่ลึก 60 มม. ซึ่งตรงตามมาตรฐานการหน่วงไฟสูงสุด UL 94 V-0 อย่างเคร่งครัด

• ห้ามการใช้ความเป็นกลางร่วมกันโดยเคร่งครัด

การผสมสายไฟที่เป็นกลางจากวงจรต่างๆ อาจทำให้แรงดันไฟฟ้าที่เป็นกลางที่ปลอดภัยนั้นส่งกระแสไฟแบ็คฟีดถึงอันตรายได้ หากเบรกเกอร์ถูกพลิกอย่างผิดพลาดระหว่างการบำรุงรักษา ส่งผลให้เกิดไฟฟ้าช็อตอย่างรุนแรง นอกจากนี้ยังทำให้เกิดความไม่สมดุลของกระแสไฟฟ้าอย่างรุนแรง ทำให้เกิดการสะดุดสวิตช์ป้องกันการรั่วไหลของกล่องจ่ายไฟบ่อยครั้ง ส่งผลให้ระบบอัจฉริยะเป็นอัมพาต

3. เทคโนโลยีไดร์เวอร์ DC แรงดันต่ำ

• แรงดันคงที่ (CV):

เหมาะสำหรับแถบยืดหยุ่น LED โดยใช้สถาปัตยกรรมการเดินสายแบบขนาน ข้อได้เปรียบ: รองรับการตัดและต่อประกบแบบสุ่มในสถานที่ ข้อเสีย: ถูกจำกัดอย่างรุนแรงด้วยแรงดันไฟตก ทำให้ปลายสุดของแถบยาวสลัวและเป็นสีเหลือง

• กระแสคงที่ (CC):

เหมาะสำหรับสปอตไลท์ป้องกันแสงสะท้อนกำลังสูง ซึ่งต้องมีการเชื่อมต่อแบบอนุกรม ป้องกันการเบิร์นเอาท์เนื่องจากความร้อนของ LED โดยสิ้นเชิง และกำจัดผลกระทบของแรงดันไฟฟ้าที่ลดลงในระยะยาวจากระดับทางกายภาพ ทำให้มั่นใจได้ถึงความสว่างที่สม่ำเสมอตั้งแต่ต้นจนจบ

4.ควบคุมการหยุดชะงักและโหมดแยกส่วน

เมื่อผู้ใช้กดสวิตช์ติดผนังอัจฉริยะเพื่อตัดไฟ ชิปการสื่อสารที่รวมอยู่ในหลอดไฟอัจฉริยะ RGBW บนเพดานจะสูญเสียพลังงานทันทีและถูกบังคับให้ออฟไลน์ สิ่งนี้ทำให้แอพมือถือหรือผู้ช่วยเสียงสูญเสียการควบคุมโดยสิ้นเชิง และอาจทำให้โทโพโลยีของเครือข่ายเมชไร้สายทั้งบ้านพังอย่างต่อเนื่อง

ทางออกที่ดีที่สุด: การแยกส่วนซอฟต์แวร์

บังคับให้เปิดใช้งาน "โหมดเดี่ยว" ในแบ็กเอนด์ของอุปกรณ์ รีเลย์ทางกายภาพที่ควบคุมแรงดันไฟฟ้าสูงภายในสวิตช์จะถูกล็อคอย่างถาวรในสถานะการนำไฟฟ้า "ปิด" เพื่อให้แน่ใจว่าแหล่งจ่ายไฟจะไม่ถูกตัด การทำงานของปุ่มทางกายภาพจะถูกแปลงเป็นคำสั่งดิจิทัลที่ส่งไปยังสมองของระบบ โซลูชัน "เปิดตลอดเวลา" นี้จำเป็นต้องมีป้ายเตือนที่มองเห็นได้ชัดเจนที่กล่องจ่ายไฟ เพื่อป้องกันไฟฟ้าช็อตโดยไม่ตั้งใจระหว่างการเปลี่ยนหลอดไฟ

คำถามที่พบบ่อย

คำถามที่ 1: สายสัญญาณแรงดันต่ำและสายไฟฟ้าแรงสูงสามารถใช้ท่อเดียวกันได้หรือไม่

ตอบ: ไม่อย่างแน่นอน สนามแม่เหล็กสลับและไฟกระชากชั่วคราวของไฟฟ้าแรงสูงทำให้เกิดการรบกวนทางแม่เหล็กไฟฟ้าอย่างรุนแรง (EMI) ซึ่งนำไปสู่การสูญเสียแพ็กเก็ตข้อมูลหรือความล้มเหลวในการควบคุมในเครือข่ายแรงดันไฟฟ้าต่ำโดยตรง มาตรฐานสากลกำหนดให้มีระยะห่างขนานกันขั้นต่ำ 30 ซม. (12 นิ้ว) หากหลีกเลี่ยงไม่ได้จะต้องข้ามในแนวตั้งฉากที่มุม 90 องศา

คำถามที่ 2: เหตุใดดาวน์ไลท์ LED อัจฉริยะจึงกะพริบเล็กน้อยแม้จะปิดแล้ว

ตอบ: ซึ่งมักเกิดจากสวิตช์อัจฉริยะที่ "ไม่เป็นกลาง" ที่ถูกบุกรุก ในสถานะปิด พวกเขาใช้วงจรบายพาสเพื่อดึงกระแสไฟฟ้าขนาดเล็กผ่านหลอดไฟเพื่อเป็นพลังงาน ประจุสะสมในตัวเก็บประจุ LED จนถึงเกณฑ์การนำไฟฟ้า ปล่อยแสง จากนั้นดับลง ทำซ้ำจนเกิดปรากฏการณ์การกะพริบหรือ "แสงผี"

คำถามที่ 3: อะไรคืออันตรายด้านความปลอดภัยที่ใหญ่ที่สุดเมื่อซื้อสินค้าข้ามพรมแดนหรือใช้โมดูลรีเลย์ราคาถูก

ตอบ: ไม่ได้รับการรับรองความปลอดภัยตามกฎหมายในท้องถิ่น (เช่น IEC/CE, UL, CCC) หรือไม่สามารถจับคู่เกจสายไฟกับพิกัดกระแสไฟที่ระบุได้ หากโมดูลกระแสไฟขนาดเล็กเชื่อมต่อกับโหลดกำลังสูง หน้าสัมผัสจะร้อนและออกซิไดซ์อย่างรวดเร็ว เร่งอายุความร้อนและการสลายตัวของวัสดุฉนวน ส่งผลให้อุปกรณ์เหนื่อยหน่ายหรือเกิดเพลิงไหม้ในที่สุด
