สายไฟหุ้มฉนวน XLPE มีอายุการใช้งานเท่าใด

อายุการออกแบบของสายเคเบิลหุ้มฉนวน Cross-Linked Polyethylene (XLPE) โดยทั่วไปคือ 20 ถึง 30 ปี อย่างไรก็ตามในการใช้งานจริงอายุการใช้งานทางกายภาพของสมัยใหม่ สาย XLPE สามารถใช้งานได้ถึง 40 ถึง 60 ปี หากไม่ต้องใช้งานระยะยาวที่ขีดจำกัดโหลดสูงสุด และได้รับการปกป้องจากความเสียหายต่อสิ่งแวดล้อมที่รุนแรง ที่อุณหภูมิการทำงานพิกัด 90°C วัสดุฉนวนจะรักษาความเป็นฉนวนสูง อย่างไรก็ตาม เมื่ออุณหภูมิในการทำงานเพิ่มขึ้นระหว่าง 95°C ถึง 105°C อายุการใช้งานที่คาดหวังของสายเคเบิลจะลดลงเหลือเพียง 7 ถึง 30 ปี

สาย XLPE กลายเป็นแกนหลักของโครงข่ายไฟฟ้าแรงปานกลาง สูง และสูงพิเศษ เนื่องจากคุณสมบัติของฉนวนไฟฟ้าที่เหนือกว่า การสูญเสียอิเล็กทริกต่ำมาก ทนความร้อนได้ดีเยี่ยม และความแข็งแรงเชิงกลสูง อายุการใช้งานของสายเคเบิลคือฟังก์ชันการย่อยสลายแบบไดนามิก ซึ่งกำหนดร่วมกันโดยอุณหภูมิ สนามไฟฟ้า ความชื้น (ผลกระทบจากต้นไม้ของน้ำ) และความเครียดเชิงกล

ข้อมูลอายุการใช้งานหลักและมาตรฐานสากล

• พื้นฐานการออกแบบ: มาตรฐานสากล เช่น IEC 60502 กำหนดอุณหภูมิการทำงานของตัวนำต่อเนื่องสูงสุดที่อนุญาตไว้ที่ 90°C สำหรับสาย XLPE อย่างเคร่งครัด เกณฑ์นี้กำหนดตามอัตราการย่อยสลายเนื่องจากความร้อนของโพลีเมอร์ที่มีโมเลกุลสูง
• ขีดจำกัดอุณหภูมิ: อุณหภูมิโอเวอร์โหลดฉุกเฉินที่อนุญาตสำหรับสาย XLPE อยู่ในช่วงตั้งแต่ 105°C ถึง 130°C ในขณะที่อุณหภูมิทันทีที่สามารถทนได้ในระหว่างการลัดวงจรสามารถสูงถึง 250°C (ในระยะเวลาไม่เกิน 5 วินาที)
• อายุการใช้งานจริง: ที่อุณหภูมิการทำงานมาตรฐาน 90°C อายุการใช้งานที่คาดหวังของวัสดุ XLPE จะอยู่ระหว่าง 40 ถึง 60 ปี หากสายเคเบิลทำงานอย่างสม่ำเสมอภายใต้สภาวะโหลดบางส่วนในการใช้งานจริง (เช่น โดยที่อุณหภูมิของตัวนำคงที่อยู่ที่ประมาณ 70°C) อายุการใช้งานจริงของสายเคเบิลอาจเกินเครื่องหมาย 50 ปีได้อย่างง่ายดาย

กลไกการแก่ชราหลักของสาย XLPE

การเสื่อมสภาพของฉนวนสายเคเบิลเป็นกระบวนการทางกายภาพและเคมีที่ไม่สามารถย้อนกลับได้ ซึ่งส่งผลให้ความเป็นฉนวนลดลง กลไกหลักขับเคลื่อนด้วยความเครียดสี่ประการต่อไปนี้:

• อายุความร้อน: การสัมผัสกับอุณหภูมิสูงเป็นเวลานานทำให้เกิดการเสื่อมสลายของออกซิเดชันเนื่องจากความร้อน เมื่อมองด้วยตาเปล่า สิ่งนี้จะปรากฏให้เห็นเป็นการเปราะของวัสดุ โดยมีค่า Elongation at Break (EAB) และความต้านทานแรงดึงลดลงอย่างมาก ในการประเมินทางวิศวกรรม เมื่อ EAB ลดลงเหลือ 50% ของค่าเริ่มต้น จะถือว่าเป็น "การสิ้นสุดอายุการใช้งานทางกายภาพ" ของวัสดุ
• อายุไฟฟ้า: ข้อบกพร่องระดับจุลภาค (เช่น ช่องว่างหรือสิ่งเจือปน) ภายในชั้นฉนวนทำให้เกิดการบิดเบือนของสนามไฟฟ้า ซึ่งนำไปสู่การคายประจุบางส่วน (PD) เมื่อเวลาผ่านไป การกัดกร่อนทางไฟฟ้าจะก่อให้เกิด "ผังต้นไม้ไฟฟ้า" ซึ่งในที่สุดจะทะลุผ่านชั้นฉนวน ส่งผลให้เกิดการพังทลายอย่างรุนแรง การสะสมของประจุในพื้นที่ในการใช้งานกระแสไฟฟ้าแรงสูงโดยตรง (HVDC) ยังทำให้ความผิดเพี้ยนของสนามไฟฟ้ารุนแรงขึ้นอีกด้วย
• การปลูกต้นไม้น้ำ: นี่คือ "นักฆ่าที่มองไม่เห็น" ในสภาพแวดล้อมที่ชื้น ภายใต้การกระทำของสนามไฟฟ้ากระแสสลับ ความชื้นจะแทรกซึมเข้าไปในข้อบกพร่องระดับจุลภาคภายในฉนวน ทำให้เกิดเครือข่ายของช่องว่างขนาดเล็กที่เต็มไปด้วยน้ำคล้ายต้นไม้ ซึ่งจะช่วยลดความสามารถในการทนต่อแรงดันไฟฟ้าโดยรวมของฉนวนได้อย่างมาก
• ความเครียดทางกลและเคมี: การไม่ปฏิบัติตามข้อกำหนดรัศมีการโค้งงอขั้นต่ำระหว่างการติดตั้ง (ความล้าทางกล) จะขยายช่องว่างขนาดเล็กมาก ซึ่งช่วยส่งเสริมการเริ่มต้นของการปล่อยน้ำบางส่วนและการสร้างต้นไม้ของน้ำได้อย่างมาก นอกจากนี้ แอนไอออน เช่น คลอไรด์ไอออนในสภาพแวดล้อมทางทะเลสามารถกระตุ้นให้เกิดการย่อยสลายทางเคมีที่อุณหภูมิสูง ส่งผลให้ค่าความต้านทานเชิงปริมาตรของ XLPE ลดลงอย่างรวดเร็ว

การทำนายอายุขัยและวิธีการวินิจฉัยขั้นสูง

เพื่อประมาณอายุการใช้งานที่เหลืออยู่ (RUL) ได้อย่างแม่นยำ อุตสาหกรรมจะใช้แบบจำลองทางคณิตศาสตร์และเทคโนโลยีการทดสอบแบบไม่ทำลายต่อไปนี้:

แบบจำลองทางคณิตศาสตร์

• แบบจำลองการทำนายอายุความร้อน: ขึ้นอยู่กับสมการอาร์เรเนียส แบบจำลองนี้เผยให้เห็นความสัมพันธ์แบบเอ็กซ์โพเนนเชียลระหว่างอุณหภูมิและอายุการใช้งาน: ทุกๆ 10°C ของอุณหภูมิที่ลดลง อายุขัยของการเกิดความร้อนจะเพิ่มขึ้นสองเท่า
• แบบจำลองชีวิตความเครียดทางไฟฟ้า: อิงตามแบบจำลองกำลังไฟฟ้าผกผัน (IPM) พารามิเตอร์หลักคือค่าสัมประสิทธิ์ความทนทานของแรงดันไฟฟ้า (VEC) วัดความต้านทานของวัสดุต่อการเสื่อมสภาพทางไฟฟ้า โดยทั่วไปแล้ว วัสดุ XLPE คุณภาพสูงจะมี VEC อยู่ระหว่าง 15 ถึง 30

วิวัฒนาการของวิธีการวินิจฉัย

• DC Hipot (การทดสอบศักยภาพสูงกระแสตรง): ตอนนี้ล้าสมัยและมีการทำลายล้างสูง แรงดันไฟฟ้ากระแสตรงสูงจะสะสม "ประจุพื้นที่" ภายในฉนวน XLPE เมื่อไฟฟ้ากระแสสลับกลับมาทำงานอีกครั้ง สนามไฟฟ้าที่ทับซ้อนกันสามารถทำลายชั้นฉนวนที่เปราะบางได้ทันที
• การทดสอบ VLF (ความถี่ต่ำมาก): ทางเลือกที่ต้องการของอุตสาหกรรม ใช้ไฟ AC ความถี่ต่ำพิเศษ (0.1 Hz) ซึ่งหลีกเลี่ยงผลกระทบจากการชาร์จพื้นที่ขณะเดียวกันก็ทำให้ข้อบกพร่องที่เสื่อมสภาพอย่างรุนแรงพังทลายอย่างปลอดภัยในระหว่างการทดสอบที่มีการควบคุม
• การวินิจฉัย Tan Delta (แทนเจนต์มุมการสูญเสียอิเล็กทริก): "มาตรฐานทองคำ" สำหรับการประเมินอายุของต้นไม้น้ำและความชื้นที่ซึมเข้าไปในสายเคเบิล XLPE ด้วยการวัดค่าการสูญเสียที่เพิ่มขึ้นแบบไม่เชิงเส้นเมื่อแรงดันไฟฟ้าทดสอบเพิ่มขึ้น (เอฟเฟกต์ "การเติมค่า") จะช่วยระบุปริมาณความรุนแรงของการเสื่อมสภาพได้อย่างแม่นยำ
• การตรวจสอบการคายประจุบางส่วน (PD): ใช้เพื่อระบุข้อบกพร่องระดับจุลภาคภายในชั้นฉนวนได้อย่างแม่นยำ (เช่น ช่องว่างอากาศในข้อต่อหรือชั้นป้องกันที่เสียหาย)

แนวทางปฏิบัติทางวิศวกรรมและการประกันคุณภาพเพื่อยืดอายุการใช้งานของสายเคเบิล XLPE

การจะมีอายุการใช้งานนานกว่า 50 ปีสำหรับสาย XLPE จำเป็นต้องมีการควบคุมคุณภาพที่ครอบคลุมตั้งแต่การผลิตจนถึงการดำเนินงาน:

• การควบคุมขั้นสูงสุดในการผลิตและการเลือกใช้วัสดุระดับพรีเมียม

ต้องใช้และผลิตวัสดุที่มีความบริสุทธิ์สูงในสภาพแวดล้อมที่สะอาดเป็นพิเศษ

การใช้กระบวนการอัดขึ้นรูปสามชั้นช่วยให้มั่นใจได้ถึงการยึดเกาะระดับอะตอมระหว่างแผงตัวนำ ชั้นฉนวน XLPE และแผงฉนวน ซึ่งช่วยขจัดช่องว่างอากาศระหว่างชั้นที่อาจทำให้เกิดการคายประจุบางส่วนได้อย่างสมบูรณ์

การใช้วัสดุ XLPE (TR-XLPE) ที่หน่วงต้นไม้และการออกแบบปิดกั้นน้ำที่ครอบคลุม (เส้นด้าย/เทปปิดกั้นน้ำตามยาว ปลอกกั้นน้ำในแนวรัศมี) เพื่อแยกความชื้นภายนอกออกจากกันโดยสิ้นเชิง

• การติดตั้งตามมาตรฐานและการป้องกันทางกล

รัศมีการดัดงอ (ไม่น้อยกว่า 10 ถึง 15 เท่าของเส้นผ่านศูนย์กลางภายนอก) และความตึงในการดึงจะต้องได้รับการควบคุมอย่างเข้มงวดเพื่อป้องกันการแตกร้าวขนาดเล็กในชั้นฉนวน

ข้อต่อและการสิ้นสุดเป็นส่วนที่เปราะบางที่สุดของสายเคเบิล การผลิตจะต้องดำเนินการในสภาพแวดล้อมที่ค่อนข้างแห้งและปราศจากฝุ่นเพื่อหลีกเลี่ยงไม่ให้มีสิ่งเจือปนเข้าไป

• การเพิ่มประสิทธิภาพสภาพแวดล้อมการปฏิบัติงานและการจัดการระบายความร้อน

รักษาระยะห่างที่เหมาะสมระหว่างสายเคเบิลเพื่อช่วยกระจายความร้อนและป้องกันการสะสมความร้อน

ขอแนะนำให้ใช้การดำเนินการที่ลดระดับลง โดยเหลือระยะเผื่อความทึบที่เหมาะสมเพื่อหลีกเลี่ยงการทำงานเต็มโหลดในระยะยาว

ติดตั้งเครื่องป้องกันไฟกระชากที่เชื่อถือได้ (อุปกรณ์ป้องกันฟ้าผ่า) เพื่อดูดซับแรงดันไฟฟ้าความถี่สูงที่พุ่งสูงขึ้นซึ่งเกิดจากการสลับแรงดันไฟฟ้าเกินและฟ้าผ่า

คำถามที่พบบ่อย:

คำถามที่ 1: เหตุใดระบบไฟฟ้าสมัยใหม่จึงใช้สาย XLPE แทนสาย PVC แบบเดิมอย่างกว้างขวาง

ตอบ: XLPE (Cross-Linked Polyethylene) มีโครงสร้างเทอร์โมเซตติงแบบเครือข่ายสามมิติ ช่วยให้อุณหภูมิในการทำงานต่อเนื่องสูงถึง 90°C ซึ่งสูงกว่า PVC มาก (สูงสุด 70°C) นอกจากนี้ XLPE ยังมีความเป็นฉนวนที่สูงกว่า การสูญเสียอิเล็กทริกที่ต่ำกว่า และไม่ปล่อยก๊าซฮาโลเจนที่เป็นพิษเมื่อถูกเผา มีประสิทธิภาพเหนือกว่าสายเคเบิล PVC อย่างกว้างขวางทั้งในด้านอายุการใช้งานและประสิทธิภาพทางไฟฟ้า

คำถามที่ 2: อุณหภูมิการทำงานสูงสุดของสาย XLPE คือ 90°C อุณหภูมิเกินนี้เป็นครั้งคราวจะทำให้สายเคเบิลไหม้ทันทีหรือไม่?

ตอบ: มันจะไม่ไหม้ทันที แต่จะช่วยเร่งการแก่ชราจากความร้อน มาตรฐานสากลอนุญาตให้มีภาวะโอเวอร์โหลดฉุกเฉินในระยะสั้นได้ถึง 105°C หรือแม้กระทั่ง 130°C อย่างไรก็ตาม ตามแบบจำลองการเสื่อมสภาพของ Arrhenius ทุกๆ 10°C อุณหภูมิจะเกินค่าพิกัด อัตราการย่อยสลายของชั้นฉนวนจะเพิ่มเป็นสองเท่า การทำงานที่อุณหภูมิสูงกว่าปกติในระยะยาวจะลดอายุการใช้งานโดยรวมของสายเคเบิลลงอย่างมาก

Q3: “Water Treeing” คืออะไร และจะป้องกันได้อย่างไร?

ตอบ: การปลูกต้นไม้ในน้ำเป็นเครือข่ายคล้ายต้นไม้ของช่องว่างขนาดเล็กที่เกิดขึ้นเมื่อความชื้นบุกรุกข้อบกพร่องระดับจุลภาคในฉนวน และขยายอย่างต่อเนื่องภายใต้การกระทำร่วมกันของสนามไฟฟ้ากระแสสลับและสภาพแวดล้อมที่ชื้นในสายเคเบิล XLPE วิธีการป้องกันได้แก่: การใช้การออกแบบที่กั้นน้ำ (เช่น ปลอกกั้นน้ำในแนวรัศมีและเส้นด้ายกั้นน้ำตามยาว) การใช้วัสดุหน่วงต้นไม้ (TR-XLPE) และตรวจสอบให้แน่ใจว่าปลอกด้านนอกของสายเคเบิลไม่มีรอยขีดข่วนระหว่างการติดตั้ง

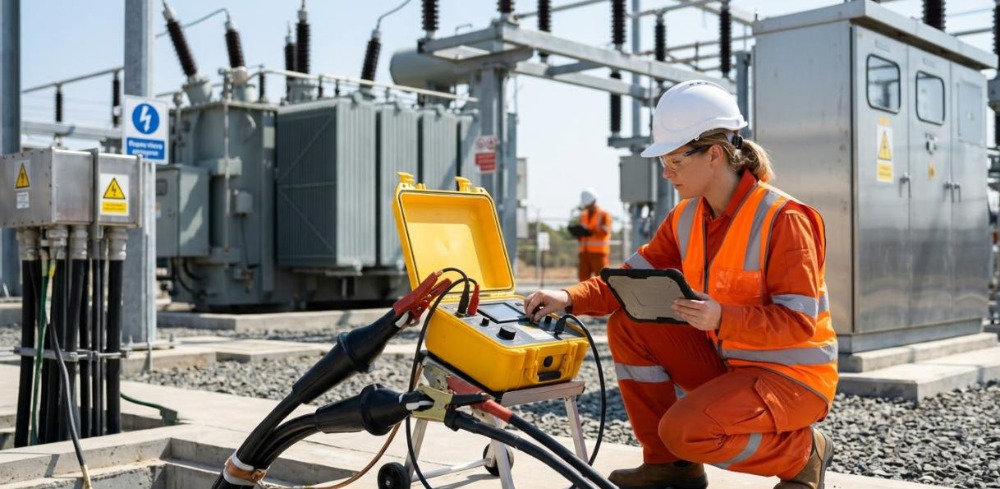

คำถามที่ 4: ฉันต้องการทดสอบสถานะฉนวนของสายเคเบิลที่ใช้งานมานานหลายปี ฉันสามารถใช้เครื่องทดสอบ DC Hipot แบบมาตรฐานได้หรือไม่

ตอบ: ไม่อย่างแน่นอน การทดสอบ DC แรงดันสูงแบบเดิมกับสาย XLPE ถือเป็นการทำลายล้างอย่างมาก แรงดันไฟฟ้ากระแสตรงสูงจะสะสม "ประจุพื้นที่" ภายในฉนวน เมื่อไฟฟ้ากระแสสลับกลับคืนมาหลังการทดสอบ ชั้นฉนวนซึ่งอาจยังคงทำงานตามปกติ จะมีความเสี่ยงสูงที่จะพังทันที

คำถามที่ 5: หากไม่ควรใช้การทดสอบ DC Hipot ระดับความชราของสายเคเบิล XLPE ควรได้รับการประเมินทางวิทยาศาสตร์อย่างไร

ตอบ: มาตรฐานอุตสาหกรรมแนะนำให้ใช้การทดสอบการทนต่อแรงดันไฟฟ้าความถี่ต่ำมาก (VLF, 0.1 Hz) ร่วมกับการวินิจฉัย Tan Delta (Dielectric Loss Angle Tangent) การทดสอบ VLF ไม่ก่อให้เกิดประจุในพื้นที่ที่เป็นอันตราย ในขณะที่การทดสอบ Tan Delta สามารถระบุปริมาณความรุนแรงของการเกิดน้ำภายในสายเคเบิลได้อย่างแม่นยำ โดยการวัดคุณลักษณะการเพิ่มแบบไม่เป็นเชิงเส้น (Tip-up) ของกระแสรั่วไหลที่แรงดันไฟฟ้าต่างๆ จึงช่วยให้คุณวางแผนการเปลี่ยนเชิงป้องกันได้
