การเดินสายไฟทองแดงกับอะลูมิเนียม: ข้อดี ข้อเสีย และการใช้งานที่ดีที่สุด

บทนำ

การเดินสายทองแดงกับอลูมิเนียมเป็นการเปรียบเทียบทั่วไปในการออกแบบระบบไฟฟ้า เนื่องจากวัสดุทั้งสองมีการใช้กันอย่างแพร่หลาย แต่ตอบสนองความต้องการที่แตกต่างกัน ทองแดงขึ้นชื่อในด้านการนำไฟฟ้าที่สูงขึ้นและขนาดที่กะทัดรัด ในขณะที่อลูมิเนียมมีน้ำหนักเบากว่าและคุ้มค่ากว่าสำหรับการใช้งานขนาดใหญ่จำนวนมาก คู่มือนี้จะอธิบายข้อดีข้อเสียของการเดินสายทองแดงและอะลูมิเนียม เพื่อให้ผู้อ่านสามารถเลือกตัวเลือกที่เหมาะสมตามประสิทธิภาพ งบประมาณ และข้อกำหนดในการติดตั้ง

1. การนำไฟฟ้า

ค่าการนำไฟฟ้าเป็นความแตกต่างทางเทคนิคที่สำคัญที่สุดระหว่างสายไฟทองแดงและอะลูมิเนียม โดยทั่วไปจะมีการวัดเทียบกับมาตรฐานทองแดงที่ผ่านการอบอ่อนระหว่างประเทศ (IACS) ซึ่งกำหนดทองแดงไว้ที่ 100%

ทองแดง: ทองแดงมีคุณสมบัตินำไฟฟ้าได้ดีเยี่ยมและสามารถส่งกระแสไฟได้มากกว่าด้วยขนาดสายไฟที่เล็กลง นั่นทำให้เป็นตัวเลือกที่ดีสำหรับการเดินสายไฟในที่พักอาศัย อาคารพาณิชย์ มอเตอร์ หม้อแปลงไฟฟ้า และวงจรอื่นๆ ที่ไวต่อพื้นที่

อลูมิเนียม: อลูมิเนียมนำไฟฟ้าได้ดี แต่มีค่าการนำไฟฟ้าประมาณ 61% ของทองแดง หากต้องการรับน้ำหนักเท่ากัน การเดินสายไฟอะลูมิเนียมต้องใช้พื้นที่หน้าตัดที่ใหญ่ขึ้น ซึ่งอาจส่งผลต่อการเติมท่อร้อยสายและความยืดหยุ่นในการติดตั้ง

2. น้ำหนักและการติดตั้ง

น้ำหนักมีความสำคัญในการขนส่ง การออกแบบโครงสร้างรองรับ และแรงงานติดตั้ง ในหมวดหมู่นี้ อลูมิเนียมมีข้อได้เปรียบที่สำคัญ

ทองแดง: ทองแดงมีความหนาแน่นและหนักกว่าอะลูมิเนียมอย่างมาก น้ำหนักที่เพิ่มขึ้นนั้นมักจะสามารถจัดการได้ในการวิ่งในอาคารระยะสั้น แต่กลายเป็นข้อเสียในการส่งผ่านเหนือศีรษะ ซึ่งอาจจำเป็นต้องมีการรองรับที่แข็งแกร่งกว่า

อลูมิเนียม: อลูมิเนียมมีความหนาแน่นประมาณหนึ่งในสามของทองแดง ทำให้เป็นตัวเลือกที่ต้องการสำหรับสายส่งไฟฟ้าเหนือศีรษะและการใช้งานช่วงระยะยาว น้ำหนักเบาสามารถลดภาระโครงสร้างและต้นทุนการติดตั้งได้

3. การเปรียบเทียบต้นทุน

งบประมาณมักเป็นปัจจัยในการตัดสินใจในโครงการเดินสายทองแดงและอะลูมิเนียม

ทองแดง: โดยทั่วไปทองแดงจะมีราคาแพงกว่าเนื่องจากราคาวัตถุดิบและต้นทุนการประมวลผล ในทางกลับกัน ผลิตภัณฑ์นี้ให้ประสิทธิภาพที่ยอดเยี่ยมในแพ็คเกจขนาดเล็ก และมักเป็นที่ต้องการโดยที่ความน่าเชื่อถือในระยะยาวเป็นสิ่งสำคัญ

อลูมิเนียม: โดยปกติแล้วอะลูมิเนียมจะเป็นตัวเลือกที่มีต้นทุนต่ำกว่าและสามารถช่วยประหยัดได้มากในการติดตั้งขนาดใหญ่ อย่างไรก็ตาม ต้นทุนโครงการทั้งหมดควรรวมถึงการเลือกตัวเชื่อมต่อ คุณภาพการสิ้นสุด และแนวทางปฏิบัติในการติดตั้งที่ออกแบบมาสำหรับตัวนำอะลูมิเนียม

4. ความปลอดภัยและประสิทธิภาพระยะยาว

ทันสมัย สายอลูมิเนียม จะปลอดภัยได้เมื่อได้รับการออกแบบ ยุติ และบำรุงรักษาอย่างเหมาะสม สิ่งสำคัญคือการใช้อุปกรณ์ ค่าแรงบิด และขั้วต่อที่เหมาะสมกับอะลูมิเนียม

ทองแดง: ทองแดงมีความแข็งแรงทางกลไกและมีแนวโน้มที่จะเกิดปัญหาการเชื่อมต่อที่เกิดจากการขยายตัวทางความร้อนน้อยกว่า มีการใช้กันอย่างแพร่หลายในวงจรวิกฤติเนื่องจากทำงานอย่างสม่ำเสมอเมื่อเวลาผ่านไป

อลูมิเนียม: อะลูมิเนียมจะขยายและหดตัวมากกว่าทองแดงเมื่ออุณหภูมิเปลี่ยนแปลง ดังนั้นขั้วที่หลวมหรือเข้ากันไม่ได้จึงอาจสร้างความร้อนสะสมได้ ตัวเชื่อมต่อที่ระบุอย่างเหมาะสมและวิธีการติดตั้งที่ทันสมัยช่วยลดความเสี่ยงนี้

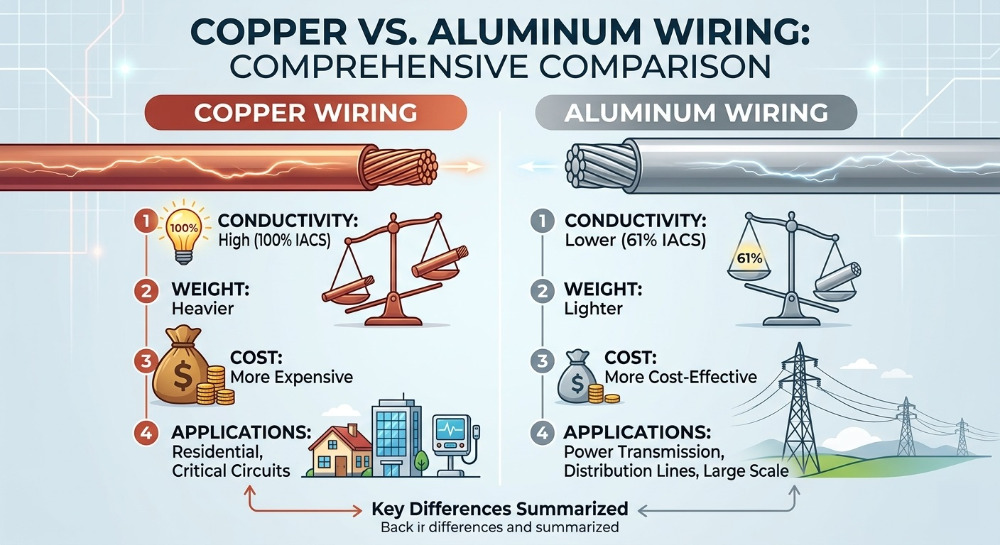

ตารางเปรียบเทียบด่วน

คุณควรเลือกอันไหน?

ทองแดงยังคงเป็นตัวเลือกมาตรฐานสำหรับการใช้งานสายไฟในที่พักอาศัยและเชิงพาณิชย์ส่วนใหญ่ เนื่องจากมีการนำไฟฟ้าสูง ขนาดกะทัดรัด และประสิทธิภาพในระยะยาวที่เชื่อถือได้

อลูมิเนียมเป็นตัวเลือกที่ยอดเยี่ยมเมื่อน้ำหนักและต้นทุนเป็นปัญหาหลัก โดยเฉพาะอย่างยิ่งในโครงการส่งและจัดจำหน่ายที่ยอมรับขนาดตัวนำที่ใหญ่กว่าได้

สำหรับการเดินสายอะลูมิเนียม ขั้วต่อที่เหมาะสม อุปกรณ์ที่เข้ากันได้ และแนวทางปฏิบัติในการติดตั้งที่ถูกต้องถือเป็นสิ่งสำคัญเพื่อป้องกันความร้อนสูงเกินไป เกิดประกายไฟ และความล้มเหลวก่อนเวลาอันควร

คำถามที่พบบ่อย

การเดินสายอลูมิเนียมปลอดภัยหรือไม่?

ใช่ การเดินสายไฟอะลูมิเนียมสมัยใหม่จะปลอดภัยได้เมื่อติดตั้งด้วยขั้วต่อ อุปกรณ์ และการตั้งค่าแรงบิดที่ถูกต้อง การเดินสายอะลูมิเนียมวงจรย่อยแบบเก่าสร้างปัญหาเนื่องจากการเชื่อมต่อที่ไม่ดีและส่วนประกอบที่เข้ากันไม่ได้

เหตุใดทองแดงจึงเป็นที่นิยมในอาคาร?

ทองแดงเป็นที่ต้องการมากกว่าเนื่องจากมีกระแสไฟฟ้ามากกว่าในขนาดที่เล็กกว่าและง่ายต่อการยุติในการใช้งานในอาคารจำนวนมาก นอกจากนี้ยังมีความไวน้อยกว่าต่อปัญหาการเชื่อมต่อที่เกิดจากการขยายตัวทางความร้อน

การเดินสายไฟอลูมิเนียมใช้บ่อยที่สุดที่ไหน?

อลูมิเนียมมักใช้ในสายไฟเหนือศีรษะ ระบบจำหน่าย และการใช้งานในอุตสาหกรรมหรือเชิงพาณิชย์ขนาดใหญ่บางประเภท ซึ่งการลดน้ำหนักและต้นทุนที่ต่ำลงเป็นสิ่งสำคัญ

ประเด็นสำคัญ

• ทองแดงเหมาะที่สุดเมื่อความนำไฟฟ้า ขนาดกะทัดรัด และความน่าเชื่อถือในระยะยาวเป็นสิ่งสำคัญที่สุด
• อลูมิเนียมจะดีที่สุดเมื่อต้นทุนที่ต่ำกว่าและน้ำหนักที่เบากว่ามีความสำคัญมากกว่าขนาดตัวนำ
• สำหรับการเดินสายอะลูมิเนียม ประสิทธิภาพที่ปลอดภัยขึ้นอยู่กับขั้วต่อ การสิ้นสุด และการติดตั้งที่เป็นไปตามรหัสที่เหมาะสม

บทสรุป

การตัดสินใจเดินสายทองแดงกับอลูมิเนียมขึ้นอยู่กับเป้าหมายโครงการของคุณ เลือกทองแดงเมื่อประสิทธิภาพ ขนาดกะทัดรัด และความน่าเชื่อถือในระยะยาวมีความสำคัญมากที่สุด เลือกอะลูมิเนียมเมื่อน้ำหนักที่ลดลงและต้นทุนวัสดุที่ต่ำกว่าเป็นสิ่งสำคัญ และตรวจสอบให้แน่ใจว่าการติดตั้งใช้ตัวเชื่อมต่อที่ถูกต้องและฮาร์ดแวร์ที่เป็นไปตามรหัส
