ข้อมูลทางเทคนิค: แบบฟอร์มตัวนำสายไฟ - คู่มือฉบับสมบูรณ์สำหรับตัวนำแบบกลม อัดแน่น (เซกเตอร์) และโปรไฟล์ (สี่เหลี่ยมคางหมู)

ในวิศวกรรมไฟฟ้าและการเลือกสายเคเบิล รูปแบบตัวนำเป็นปัจจัยสำคัญที่มีอิทธิพลต่อประสิทธิภาพของสายเคเบิล ขนาดโครงสร้าง และต้นทุนโครงการ โครงสร้างตัวนำที่แตกต่างกันมีการแปรผันอย่างมีนัยสำคัญในปัจจัยการเติม เส้นผ่านศูนย์กลางภายนอก การใช้วัสดุ และวิธีการติดตั้ง

รูปแบบตัวนำทั่วไปในงานวิศวกรรมปัจจุบัน ได้แก่ ตัวนำแบบกลม , อัดแน่น (ภาค / กระเบื้อง -รูปทรง ) ตัวนำ และ ตัวนำโปรไฟล์ (สี่เหลี่ยมคางหมู) . เอกสารนี้จะวิเคราะห์โครงสร้างเหล่านี้อย่างเป็นระบบเพื่อให้ข้อมูลอ้างอิงที่ชัดเจนสำหรับนักออกแบบและบุคลากรฝ่ายจัดซื้อ

ฉัน. เหตุใดจึงต้องแยกแบบฟอร์มตัวนำให้แตกต่าง

แม้ว่าตัวนำจะต้องเป็นไปตามข้อกำหนดพื้นที่หน้าตัดและความต้านทานเป็นหลัก แต่วิศวกรรมเชิงปฏิบัติยังมีความต้องการเพิ่มเติม:

• ช่องว่างโครงสร้าง : ในสายเคเบิลแบบมัลติคอร์ ช่องว่างระหว่างตัวนำจะส่งผลต่อโครงสร้างโดยรวม
• เส้นผ่านศูนย์กลางภายนอก : โครงสร้างตัวนำส่งผลกระทบโดยตรงต่อเส้นผ่านศูนย์กลางโดยรวมของสายเคเบิล
• ประสิทธิภาพการติดตั้ง : เส้นผ่านศูนย์กลางภายนอกกำหนดพื้นที่ในการวางที่ต้องการ ขนาดท่อ และความยากในการก่อสร้าง
• การเพิ่มประสิทธิภาพการออกแบบ : การเลือกรูปแบบที่เหมาะสมเป็นวิธีการสำคัญในการเพิ่มประสิทธิภาพการออกแบบโครงสร้างสายเคเบิล
• ประสิทธิภาพของวัสดุ : สำหรับหน้าตัดขนาดกลางถึงใหญ่ รูปแบบตัวนำมักจะมีความสำคัญมากกว่าการเติมวัสดุเพียงอย่างเดียว

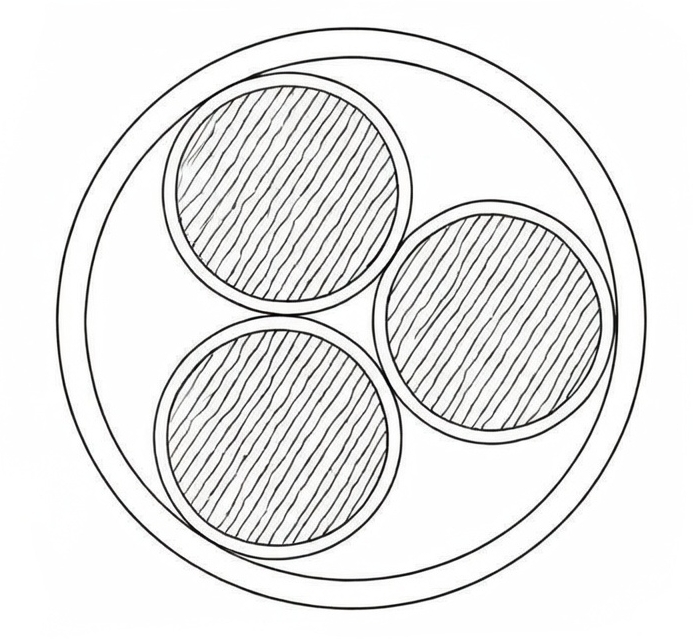

ครั้งที่สอง ตัวนำแบบกลม

1. การก่อสร้าง:

รูปแบบที่พบบ่อยที่สุด ประกอบด้วยลวดทองแดงหรืออลูมิเนียมกลมตีเกลียว มีจำหน่ายในโครงสร้างกลมมาตรฐานตีเกลียวหรืออัดแน่น

2. ข้อดี :

• กระบวนการผลิตที่สมบูรณ์พร้อมประวัติการใช้งานที่ยาวนานที่สุด
• มีความยืดหยุ่นสูง ช่วยให้ดัดงอและติดตั้งง่าย
• เข้ากันได้สูงกับขั้วต่อสายเคเบิลมาตรฐาน
• อเนกประสงค์สำหรับสายเคเบิลประเภทต่างๆ

3. ข้อจำกัด:

ช่องว่างตามธรรมชาติระหว่างสายไฟกลมส่งผลให้ปัจจัยการเติมลดลง ส่งผลให้มีประสิทธิภาพในการใช้พื้นที่น้อยลงและมีเส้นผ่านศูนย์กลางภายนอกใหญ่ขึ้นในการออกแบบแบบมัลติคอร์

4. การใช้งาน:

หน้าตัดเล็กถึงใหญ่ สายไฟ , การสร้างสายไฟ, สายเคเบิลควบคุม/เครื่องมือ และการใช้งานที่มีความยืดหยุ่นสูง

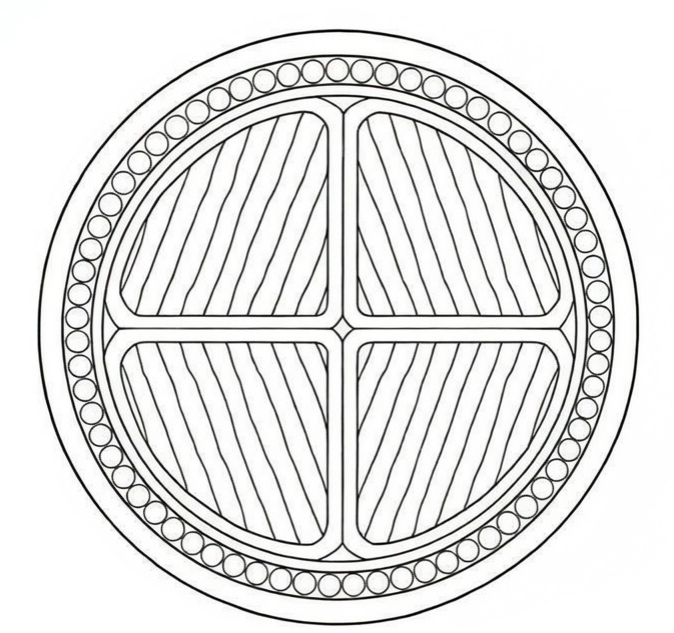

III. อัดแน่น (ภาค / Tile-shaped) Conductors

1. คำจำกัดความ:

ตัวนำที่เกิดจากการกดลวดลงในหน้าตัดที่ไม่เป็นวงกลมเพื่อเพิ่มปัจจัยการเติม โดยทั่วไปเห็นเป็นรูปทรงเซกเตอร์หรือคล้ายแผ่นกระเบื้อง

2. ข้อดี:

• ปัจจัยการเติมตัวนำที่สูงขึ้นอย่างมีนัยสำคัญ
• ลดเส้นผ่านศูนย์กลางภายนอกของสายไฟโดยรวมได้อย่างมีประสิทธิภาพ
• ลดปริมาณฉนวนและวัสดุเปลือกที่ต้องการ
• เพิ่มความกะทัดรัดของโครงสร้างสายเคเบิลแบบมัลติคอร์

ผลลัพธ์: ภายใต้หน้าตัดเดียวกัน จะมีขนาดกะทัดรัดกว่าตัวนำทรงกลม

3. หมายเหตุการใช้งาน:

เนื่องจากส่วนที่ไม่เป็นวงกลม จำเป็นต้องมีขั้วต่อเฉพาะหรือการปรับรูปร่างส่วนปลายในระหว่างการเลิกจ้าง

4. การใช้งาน:

สายเคเบิลมัลติคอร์แรงดันต่ำ สายไฟหลักกระจาย สายเคเบิลที่มีหน้าตัดขนาด 35 มม.² ขึ้นไป และโครงการโรงไฟฟ้าเทศบาล

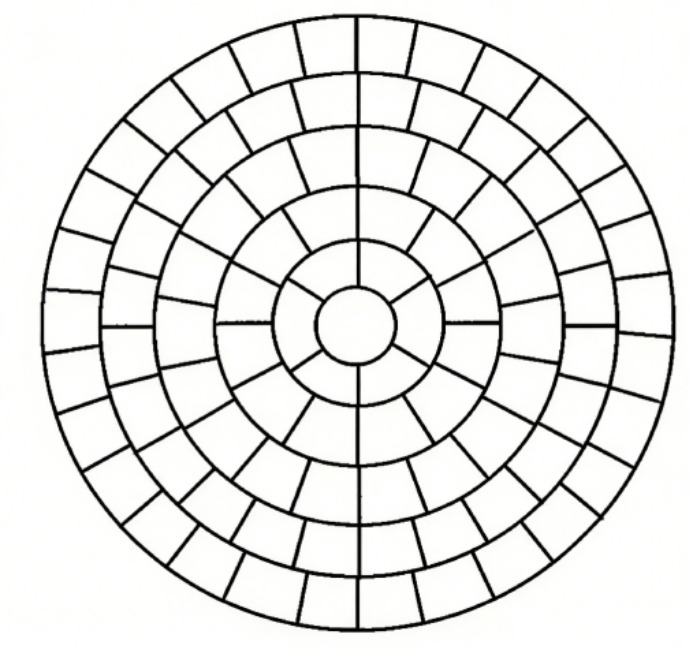

IV. ตัวนำโปรไฟล์ (รูปสี่เหลี่ยมคางหมู / รูป)

1. การก่อสร้าง:

เรียกอีกอย่างว่าตัวนำสี่เหลี่ยมคางหมู ซึ่งใช้เส้นลวดรูปทรงสี่เหลี่ยมคางหมูเพื่อสร้างโครงสร้างที่มีความหนาแน่นสูงผ่านการกดที่แม่นยำ

2. ข้อดี:

• ค่าสัมประสิทธิ์การเติมตัวนำสูงสุด
• โครงสร้างสายเคเบิลที่กะทัดรัดที่สุด
• ลดขนาดเส้นผ่านศูนย์กลางภายนอกเพิ่มเติมในขณะที่ยังคงประสิทธิภาพทางไฟฟ้า
• การใช้วัสดุโลหะให้เกิดประโยชน์สูงสุด

3. การใช้งาน:

สายไฟหน้าตัดขนาดกลางถึงขนาดใหญ่ การอัพเกรดกริดในเมือง ระบบไฟฟ้าทางอุตสาหกรรม และโครงการที่มีการจำกัดเส้นผ่านศูนย์กลางและน้ำหนักของสายเคเบิลที่เข้มงวด

V. คู่มือการเปรียบเทียบและการเลือก

1. ตารางเปรียบเทียบ

2. คำแนะนำด้านประสิทธิภาพและการเลือกใช้ไฟฟ้า

• มาตรฐานไฟฟ้า : ตัวนำทั้งหมดมีคุณสมบัติตรงตามข้อกำหนดความต้านทานไฟฟ้ากระแสตรง (เช่น IEC 60228) สำหรับหน้าตัดที่กำหนดโดยไม่คำนึงถึงรูปแบบ การเลือกแบบฟอร์มถือเป็นตัวเลือกการเพิ่มประสิทธิภาพทางวิศวกรรม ไม่ใช่ความปลอดภัยทางไฟฟ้า
• หน้าตัดขนาดเล็ก : ใช้ตัวนำแบบกลมเพื่อความประหยัดและความอเนกประสงค์
• ส่วนขนาดกลาง/ขนาดใหญ่แบบมัลติคอร์ : จัดลำดับความสำคัญของตัวนำไฟฟ้าแบบอัดแน่น (เซกเตอร์) เพื่อการออกแบบที่สมบูรณ์
• ข้อกำหนดพื้นที่ที่เข้มงวด : ใช้ตัวนำโปรไฟล์ (สี่เหลี่ยมคางหมู) เพื่อความกะทัดรัดสูงสุด
