ลอจิกการตั้งชื่อสายเคเบิล: การวิเคราะห์ความแตกต่างในระดับภูมิภาคทั่วโลกและการถอดรหัสของระบบการระบุกระแสหลัก

เมื่อเลือกหรือออกแบบสายเคเบิล คุณเคยรู้สึกสับสนกับการผสมตัวอักษร เช่น "YJV," "NA2XY" และ "THHN" หรือไม่? รหัสเหล่านี้ไม่ใช่การสุ่ม เป็น "บัตรประจำตัวทางเทคนิค" หลักที่ห่อหุ้มวัสดุตัวนำ โครงสร้างฉนวน ประสิทธิภาพของปลอก และแม้แต่สถานการณ์การใช้งาน ทั่วโลก เนื่องจากความแตกต่างในด้านเทคโนโลยี ระบบมาตรฐาน และความต้องการทางวิศวกรรม กฎการตั้งชื่อที่เป็นเอกลักษณ์ต่างๆ จึงเกิดขึ้น การทำความเข้าใจ "ภาษาถิ่นทางเทคนิค" เหล่านี้มีความสำคัญอย่างยิ่งในการรับรองการเลือกสายเคเบิลที่แม่นยำ และบรรลุการจัดแนวทางเทคนิคระดับสากลในโครงการวิศวกรรม

1. ระบบการตั้งชื่อกระแสหลักสากล: "ภาษาทางเทคนิค" ตามสถานการณ์และเป็นมืออาชีพ

1.1 ระบบภาษาจีน (มาตรฐาน GB): "วิธีลอจิกทางวิศวกรรม" แบบลำดับชั้นที่เข้มงวด

โมเดลเคเบิลของจีนปฏิบัติตามกฎการเข้ารหัสแบบลำดับชั้นของ "ตัวนำ-ฉนวน-ปลอกด้านใน-เกราะ-ปลอกด้านนอก" อย่างเคร่งครัด ซึ่งมีความชัดเจนในเชิงตรรกะ ง่ายสำหรับวิศวกรรมในการตีความอย่างรวดเร็ว และปรับให้เข้ากับโครงข่ายไฟฟ้าขนาดใหญ่และโครงการก่อสร้างได้อย่างสมบูรณ์แบบ

ตัวอย่างการถอดรหัสทั่วไป: YJV22-0.6/1kV

• YJ: ฉนวนโพลีเอทิลีนแบบเชื่อมขวาง (XLPE) (Y หมายถึง XLPE, J มักเกี่ยวข้องกับวัสดุฉนวน)
• V: ปลอกโพลีไวนิลคลอไรด์ (PVC)
• 22: "2" ตัวแรกหมายถึงเกราะเทปเหล็กสองชั้น "2" ตัวที่สองหมายถึงปลอกด้านนอก PVC
• โดยทั่วไปตัวนำทองแดงจะถูกละเว้น ในขณะที่ตัวนำอะลูมิเนียมจะมีเครื่องหมาย "L" (เช่น YJLV22)

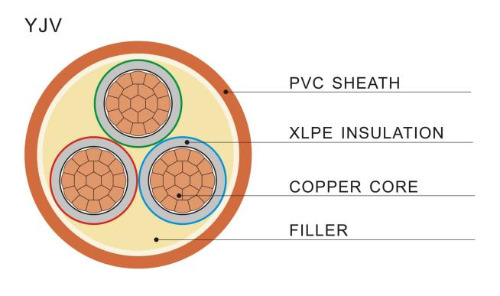

ภาพด้านบนแสดงโครงสร้างหน้าตัดทั่วไปของสายเคเบิลซีรีส์ YJV อย่างชัดเจน: ตัวนำทองแดง, ฉนวน XLPE, ตัวเติม, ปลอก PVC และชั้นเกราะ

1.2 ระบบยุโรป (IEC/VDE): "วิธีย่อวัสดุ" ที่กระชับและมีประสิทธิภาพ

ประเทศในยุโรปนิยมใช้ตัวย่อโดยตรงของวัสดุหลัก โดยมีรหัสที่กระชับ และเน้นการบูรณาการอย่างราบรื่นกับกฎระเบียบ CPR ของสหภาพยุโรป

ตัวอย่างการถอดรหัสทั่วไป: NA2XY

• N: สายเคเบิลเป็นไปตามมาตรฐาน (Norm)
• ตอบ: ตัวนำอลูมิเนียม
• 2X: ฉนวนโพลีเอทิลีนแบบครอสลิงค์ (XLPE) (2X เป็นตัวระบุเฉพาะสำหรับ XLPE)
• Y: ปลอกโพลีไวนิลคลอไรด์ (PVC) อีกตัวอย่างหนึ่งที่พบบ่อยคือ "H07V-K": H หมายถึงมาตรฐานที่กลมกลืนกัน 07 คือพิกัดแรงดันไฟฟ้า 450/750V V คือฉนวน PVC และ K คือสำหรับการยึดตัวนำแบบยืดหยุ่น

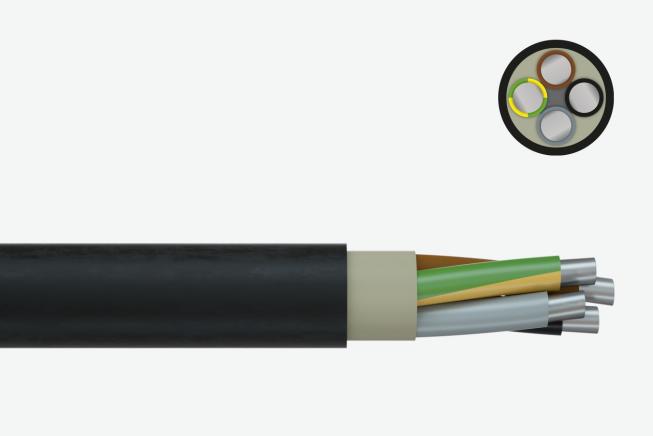

ภาพด้านบนแสดงแผนภาพหน้าตัดและโครงสร้างของสายเคเบิล NA2XY ซึ่งเป็นการผสมผสานระหว่างปลอก PVC ฉนวน XLPE แกนอะลูมิเนียมแบบคลาสสิก

1.3 ระบบของสหรัฐอเมริกา (UL/NEC): "วิธีการรับรองการทำงาน" ที่เน้นประสิทธิภาพ

การตั้งชื่อของสหรัฐอเมริกานั้นเหมือนกับ "ฉลากประสิทธิภาพด้านความปลอดภัย" ซึ่งสะท้อนโดยตรงถึงตัวบ่งชี้สำคัญๆ เช่น ความต้านทานความร้อนและการทนไฟ ซึ่งเป็นไปตามกฎระเบียบ NEC ที่เข้มงวด และระบบความรับผิดในการประกันภัย

ตัวอย่างการถอดรหัสทั่วไป: THHN

• T: ฉนวนเทอร์โมพลาสติก (มักเป็น PVC)
• HH: ระดับการทนความร้อนสูง (90°C)
• N: ปลอกไนลอน

นอกจากนี้ ยังมีการระบุระดับการทนไฟ (เช่น CM, CMR, CMP) โดยเน้นการเข้าถึงตลาดและความปลอดภัยจากอัคคีภัย

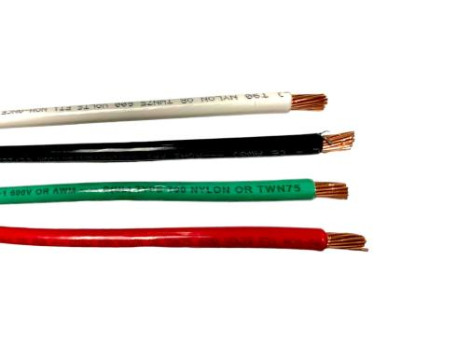

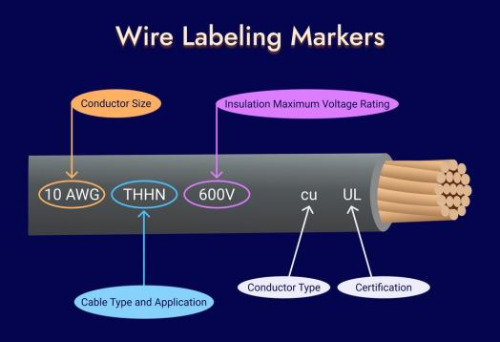

ภาพด้านบนแสดงวิธีการทำเครื่องหมายทั่วไปและการเข้ารหัสสีของสายไฟ THHN ซึ่งช่วยให้ระบุตัวตนได้อย่างรวดเร็วที่ไซต์งาน

1.4 ตะวันออกกลางและเอเชียตะวันออกเฉียงใต้: พื้นที่ปฏิบัติของ "การประยุกต์ใช้แบบไฮบริด" ของมาตรฐานสากล

โครงการในตะวันออกกลาง (เช่น ซาอุดิอาระเบียและอิรัก) มักกำหนดให้ต้องปฏิบัติตามมาตรฐาน IEC และ BS/VDE สองประการ และมีข้อกำหนดที่เข้มงวดเพิ่มเติมสำหรับสารหน่วงการติดไฟและการทนต่ออุณหภูมิสูง เอเชียตะวันออกเฉียงใต้ (เช่น สิงคโปร์ และเวียดนาม) ใช้ IEC เป็นพิมพ์เขียว (CP5, TCVN ฯลฯ) และโครงการระดับไฮเอนด์มักจะระบุ IEC/BS โดยตรง โดยเฉพาะอย่างยิ่งเน้นย้ำถึงคุณลักษณะที่ปราศจากฮาโลเจนและควันต่ำของ LSZH

2. ความแตกต่างพื้นฐาน: การปรับตัวให้เข้ากับสถานการณ์และมาตรฐานของภูมิภาคได้อย่างแม่นยำ

ระบบจีน: ให้บริการตามจังหวะทางวิศวกรรมของ "การจัดซื้อจัดจ้างที่ได้มาตรฐานการออกแบบที่รวดเร็ว" โดยมีลำดับชั้นที่ชัดเจนและการจัดการแบทช์ที่ง่ายดาย

• ระบบยุโรป: มีรากฐานมาจากตลาดที่เป็นหนึ่งเดียวและการปฏิบัติตามกฎระเบียบ โดยใช้การเขียนโค้ดแบบมินิมัลลิสต์
• ระบบของสหรัฐอเมริกา: มีต้นกำเนิดมาจากการประกันภัยเชิงพาณิชย์และวัฒนธรรมทางกฎหมาย โดยเน้น "ประสิทธิภาพที่ได้รับการรับรอง"
• ตะวันออกกลาง/เอเชียตะวันออกเฉียงใต้: ขอบเขตการบรรจบกันมาตรฐานภายใต้โมเดล EPC สากล (วิศวกรรม การจัดซื้อจัดจ้าง และการก่อสร้าง) โดยกำหนดให้ผลิตภัณฑ์ต้องมี "หลายมาตรฐาน"

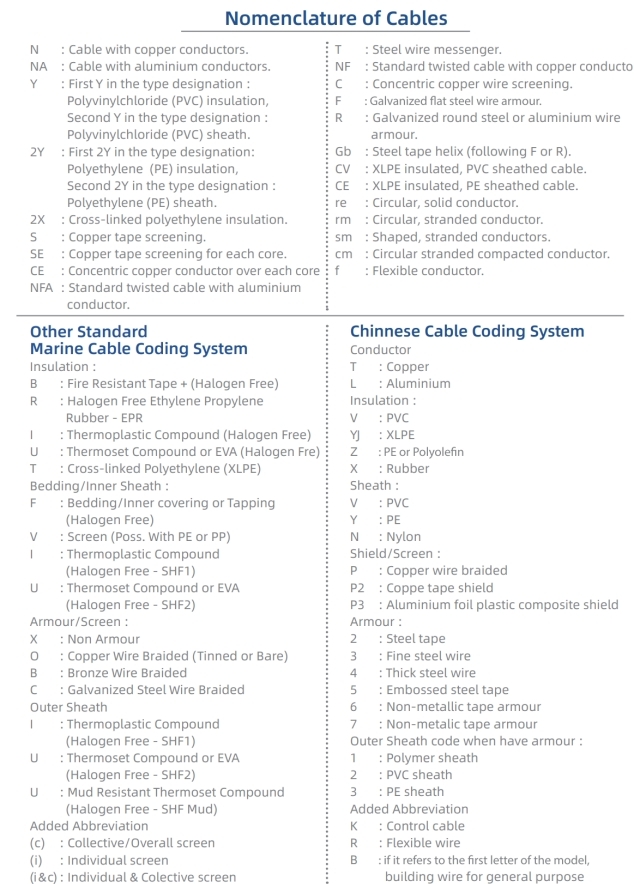

ตารางอ้างอิงด่วนสำหรับการเข้ารหัสสายเคเบิลทั่วไป:

3. หลีกเลี่ยงข้อผิดพลาดในการเลือกสายเคเบิล: สาย Huapu ให้การจับคู่ที่แม่นยำ

การทำความเข้าใจหลักการตั้งชื่อเป็นเพียงก้าวแรกเท่านั้น ที่สำคัญกว่านั้นคือการจับคู่สายเคเบิลกับแรงดันไฟฟ้าของโครงการ สภาพแวดล้อมการติดตั้ง ข้อกำหนดด้านความปลอดภัยจากอัคคีภัย งบประมาณ และปัจจัยอื่นๆ เราขอแนะนำให้จัดลำดับความสำคัญของผลิตภัณฑ์ที่ผ่านการทดสอบประเภทที่สมบูรณ์และการรับรองจากบุคคลที่สาม

เราครอบคลุมสายเคเบิลทุกประเภท รวมถึงสายไฟเปลือย สายไฟ , สายควบคุม และสายพิเศษ ไม่ว่าจะเป็นสายไฟซีรีส์ YJV, สายควบคุม KVV, สายเคเบิลปลอดฮาโลเจนควันต่ำ WDZ-YJY, สายเคเบิลทนไฟ ZR-YJV หรือผลิตภัณฑ์แบบกำหนดเองที่ปรับให้เข้ากับรูปร่างตัวนำที่แตกต่างกัน (ทรงกลม รูปพัดลม ลูกฟูก) เราสามารถตอบสนองความต้องการของสถานการณ์ต่างๆ เช่น การก่อสร้าง อุตสาหกรรม และการสื่อสารได้อย่างแม่นยำ

ไม่ต้องกังวลกับการเลือกสายเคเบิลสำหรับโครงการของคุณอีกต่อไป! Huapu Cables ช่วยให้คุณค้นหาคู่ที่สมบูรณ์แบบ! คลิกลิงก์ด้านล่างเพื่อรับโซลูชันการเลือกแบบกำหนดเองและให้สายเคเบิลระดับมืออาชีพปกป้องโครงการของคุณ
