เหตุใด SPE จึงเป็นอนาคตของการผลิตอัจฉริยะ

ในวิวัฒนาการของ Internet of Things ระดับอุตสาหกรรม (IIoT) และการผลิตอัจฉริยะ องค์กรต่างๆ ต้องเผชิญกับปัญหาสำคัญอย่างต่อเนื่อง นั่นคือ เครือข่ายระดับบนสุด (เช่น ห้องควบคุมและเซิร์ฟเวอร์) ใช้อีเธอร์เน็ตความเร็วสูง ในขณะที่เซ็นเซอร์และแอคทูเอเตอร์ระดับล่างสุดมักถูกจำกัดไว้เฉพาะฟิลด์บัสที่ล้าสมัย ความเร็วต่ำ และเข้ากันไม่ได้ เนื่องจากข้อจำกัดด้านพื้นที่และต้นทุนการเดินสายไฟ

การเกิดขึ้นของ อีเธอร์เน็ตคู่เดียว (SPE) ได้ทำลายการหยุดชะงักนี้อย่างสมบูรณ์ ลดความซับซ้อนของสายเคเบิลอีเทอร์เน็ตแบบ 4 คู่ (8 คอร์) แบบดั้งเดิมลงเหลือเพียง 1 คู่ (2 คอร์) แต่ยังคงสามารถส่งข้อมูลความเร็วสูงและจ่ายไฟแบบซิงโครไนซ์ได้ นี่ไม่ใช่แค่ "การลดขนาดลง" ทางกายภาพ แต่เป็นการปฏิวัติขั้นพื้นฐานที่ช่วยให้การสื่อสารแบบ IP ทั้งหมดราบรื่นจากเซ็นเซอร์ไปยังคลาวด์โดยตรง

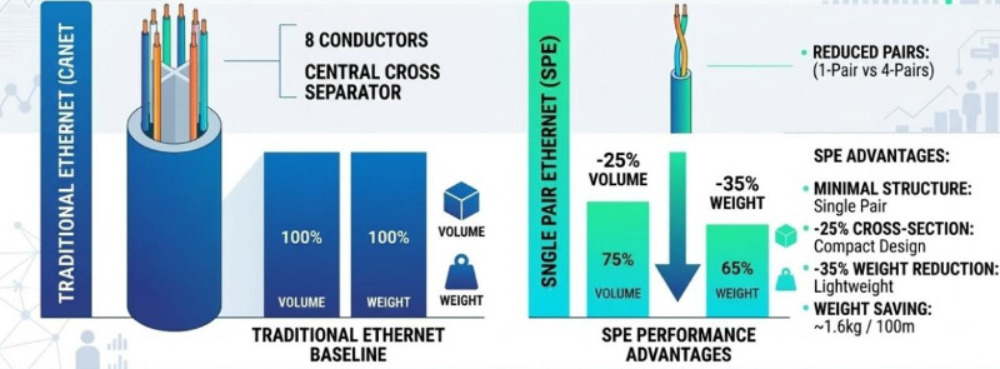

การเปรียบเทียบหลัก : SPE กับอีเธอร์เน็ตแบบดั้งเดิม

Cat5e หรือ Cat6 สายเคเบิล เราคุ้นเคยกันมากที่สุดว่ามีสายทองแดง 8 เส้น และโดยทั่วไปแล้วการเดินสายอีเธอร์เน็ตแบบเดิมจะถูกจำกัดไว้ที่ระยะทางสูงสุด 100 เมตรอย่างเคร่งครัด การออกแบบนี้เหมาะสำหรับสภาพแวดล้อมในสำนักงาน แต่ดูเหมือนว่าจะเทอะทะและถูกจำกัดในสภาพแวดล้อมทางอุตสาหกรรมที่มีขนาดกะทัดรัดและสมบุกสมบันอย่างยิ่ง (เช่น ภายในแขนหุ่นยนต์แบบหลายแกนหรือตามท่อหลายพันเมตร)

ข้อดีที่ก่อกวนของ SPE ได้แก่ :

• โครงสร้างที่เรียบง่าย : ละทิ้งตัวเติมแบบ cross-web และสายไฟพิเศษ 6 เส้นโดยสิ้นเชิง โดยต้องใช้คู่บิดที่สมดุลเพียงคู่เดียว
• การลดลงอย่างมากในปริมาณและน้ำหนัก : เมื่อเปรียบเทียบกับการเดินสายอีเทอร์เน็ตอุตสาหกรรมแบบดั้งเดิม SPE จะลดพื้นที่หน้าตัดการติดตั้งลงประมาณ 25% และน้ำหนักโดยรวมโดย 35% . ในชั้นวางข้อมูลขนาดใหญ่หรือระบบขนส่งทางรถไฟ สามารถกำจัดน้ำหนักที่ตายแล้วได้ประมาณ 1.6 กิโลกรัมต่อ 100 เมตร
• ความยืดหยุ่นที่เหนือกว่าและความต้านทานแรงบิด : โครงสร้างสมมาตรคู่เดียวช่วยหลีกเลี่ยงปัญหา "แรงเสียดทานของลวด" ภายในทางกายภาพ เมื่อใช้ร่วมกับวัสดุตัวเติมพิเศษ SPE จะสามารถทนต่อรอบการดัดงอความถี่สูงหลายสิบล้านรอบและการบิด 3 มิติที่รุนแรง ทำให้เหมาะอย่างยิ่งสำหรับหุ่นยนต์อุตสาหกรรม

ประเด็นปัญหาหลักสามประการในอุตสาหกรรมแก้ไขโดย SPE

1. ทำลายขีดจำกัดระยะทางทางกายภาพ 100 เมตร

ในสถานการณ์ระบบอัตโนมัติของกระบวนการ เช่น อุตสาหกรรมน้ำมันและเคมี อุปกรณ์มีการกระจายอย่างกว้างขวาง ทำให้ขีดจำกัด 100 เมตรแบบเดิมถือเป็นข้อบกพร่องร้ายแรง ที่ 10BASE-T1L มาตรฐานภายในตระกูลโปรโตคอล SPE ช่วยให้สามารถรับส่งข้อมูลฟูลดูเพล็กซ์ความเร็วสูง 10Mbps ในระยะทางสูงสุด 1,000 เมตร , บ่ม "ความกังวลเรื่องระยะทาง" ของสายไฟอุตสาหกรรมได้อย่างสมบูรณ์

2. PoDL: ฆ่านกสองตัวด้วยหินนัดเดียว (ข้อมูลและพลัง)

อุปกรณ์แบบเดิมมักต้องใช้สายเคเบิลแยกต่างหากสำหรับข้อมูลและพลังงาน เอสพีอีขอแนะนำ จ่ายไฟผ่านสายข้อมูล (PoDL) เทคโนโลยีที่ช่วยให้สามารถส่งข้อมูลพร้อมกันและไฟ DC สูงถึงประมาณ 50W ไปยังอุปกรณ์ปลายทาง สำหรับอุปกรณ์ที่ใช้งานหนัก อุตสาหกรรมได้นำเสนอโทโพโลยีอินเทอร์เฟซแบบไฮบริด ซึ่งแยกข้อมูลความเร็วสูงและจ่ายไฟได้มากถึงหลายกิโลวัตต์ภายในลิงก์เดียวกัน ทำให้การกำหนดเส้นทางอุปกรณ์ง่ายขึ้นอย่างมาก

3. กำจัดเกตเวย์สำหรับ "เครือข่ายแบนราบ"

ในอดีต โรงงานต้องปรับใช้ "เกตเวย์การแปลงโปรโตคอล" ที่มีราคาแพงจำนวนมากเพื่อให้สัญญาณอะนาล็อกระดับล่างสุดสามารถสื่อสารกับระดับบนสุดได้ SPE ช่วยให้แม้แต่เซ็นเซอร์ระดับล่างที่เล็กที่สุดมีที่อยู่ IP อิสระและเชื่อมต่อโดยตรงกับเครือข่าย TCP/IP มีการประเมินว่าการกำจัดโหนดเกตเวย์เพียงโหนดเดียวสามารถประหยัดค่าใช้จ่ายได้ 10,000 ดอลลาร์ ในราคาที่ครอบคลุมตลอดวงจรการใช้งานของระบบ

โปรโตคอลหลักและระบบนิเวศอินเทอร์เฟซ

การใช้ SPE ไม่จำเป็นต้องเจาะลึกโค้ดพื้นฐานที่ซับซ้อน คุณเพียงแค่ต้องยอมรับมาตรฐานหลักต่อไปนี้ซึ่งกำหนดประสิทธิภาพของมาตรฐาน:

1. เมทริกซ์ความเร็วในการส่งและระยะทาง (ซีรี่ส์ IEEE 802.3)

• 10BASE-T1L : ความเร็ว 10 Mbps สูงสุด 1,000 เมตร ออกแบบมาเพื่อการควบคุมกระบวนการในระยะไกล รองรับความปลอดภัยที่แท้จริงในสภาพแวดล้อมที่อาจเกิดการระเบิด (Ethernet-APL)
• 10BASE-T1S : ความเร็ว 10 Mbps รองรับโทโพโลยี Multidrop ช่วยให้อุปกรณ์มากกว่าหนึ่งโหลสามารถเชื่อมต่อแบบขนานบนสายหลักเส้นเดียวที่ยาวได้ถึง 25 เมตร ซึ่งช่วยลดการเดินสายแบบสตาร์โทโพโลยีขนาดใหญ่
• 100/1000BASE-T1 : ความเร็ว Gigabit 100 Mbps หรือ 1 Gbps สูงสุด 15-40 เมตร ใช้เป็นหลักสำหรับการเชื่อมต่อความเร็วสูงภายในยานพาหนะหรือวิชันซิสเต็มอุตสาหกรรมที่มีความละเอียดสูง

2. มาตรฐานการเชื่อมต่ออุตสาหกรรม (ซีรี่ส์ IEC 63171)

เนื่องจากขั้วต่อ RJ45 แบบเดิมมีขนาดใหญ่เกินไปและไม่มีความต้านทานต่อแรงสั่นสะเทือน อุตสาหกรรมจึงได้กำหนดมาตรฐานใหม่ขึ้นมา:

• IEC 63171-6 และไมโครอินเทอร์เฟซอื่นๆ : ครอบคลุมระดับการป้องกัน IP20 ถึง IP67 โดยมีคุณสมบัติกันกระแทกและการตกกระแทก ปริมาณของมันเป็นเพียงเศษเสี้ยวของอินเทอร์เฟซแบบดั้งเดิม ทำให้เป็นตัวเชื่อมต่อหลักสำหรับอุปกรณ์รุ่นต่อไป
• อินเทอร์เฟซไฮบริด M12 (IEC 63171-7) : โซลูชั่นขั้นสูงสุดสำหรับอุปกรณ์กำลังสูง มาตรฐานนี้กำหนดการรวมกันของพินข้อมูลและพินจ่ายไฟสูงหลายพิน ซึ่งรองรับการส่ง "พลังงานข้อมูล" พร้อมกันสำหรับอุปกรณ์หนัก เช่น มอเตอร์และเซอร์โวไดรฟ์

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: SPE ช้ากว่าเครือข่ายแบบเดิมหรือไม่

ไม่ ความเร็วเครือข่ายขึ้นอยู่กับมาตรฐานโปรโตคอล ไม่ใช่ความหนาทางกายภาพของลิงก์ SPE ยังสามารถรองรับความเร็ว Gigabit สูงสุด 1 Gbps ในระยะทางสั้นๆ (เช่น 40 เมตร)

คำถามที่ 2: Power over Data Lines (PoDL) ของ SPE เหมือนกับ PoE หรือไม่

จุดประสงค์ก็เหมือนกัน แต่เทคโนโลยีพื้นฐานนั้นแตกต่างกัน PoE แบบดั้งเดิมอาศัยคู่สำรองหรือพลังงานแฝงภายในสายเคเบิล 4 คู่ ในขณะที่ PoDL สามารถผสมและส่งข้อมูลความถี่สูงและไฟ DC พร้อมกันบนวงจรกายภาพคู่เดียว (2 คอร์)

คำถามที่ 3: สายไฟ 2 คอร์ธรรมดาหรือสายอีเธอร์เน็ตเก่าที่ปอกแล้วสามารถนำมาใช้เป็นสาย SPE ได้โดยตรงหรือไม่

ไม่แนะนำเป็นอย่างยิ่ง ระบบส่งสัญญาณ SPE ที่แท้จริงได้รับการปรับให้เหมาะสมอย่างเข้มงวดสำหรับอิมพีแดนซ์ การสูญเสียการส่งคืน และครอสทอล์คโดยเฉพาะสำหรับการส่งสัญญาณความถี่สูงคู่เดียว สายเคเบิลอุตสาหกรรม SPE ยังมีองค์ประกอบโครงสร้างที่ยืดหยุ่นพิเศษซึ่งสายทองแดงธรรมดาไม่สามารถเทียบเคียงได้

บทสรุป

อีเธอร์เน็ตคู่เดียว (SPE) ไม่ใช่การลดระดับทางเทคนิคของ "การมีสายทองแดงน้อยลง"; มันเป็นรากฐานที่สำคัญสำหรับระบบอัตโนมัติทางอุตสาหกรรมที่ก้าวไปสู่การเปลี่ยนแปลงทางดิจิทัลและความชาญฉลาดอย่างแท้จริง สำหรับองค์กรที่รวมเทคโนโลยี SPE เข้ากับการวางแผนโครงสร้างพื้นฐานตั้งแต่เนิ่นๆ ไม่เพียงแต่ลดต้นทุนการใช้งานและการบำรุงรักษาในปัจจุบันลงอย่างมาก แต่ยังยึดจุดสูงสุดในสถาปัตยกรรม Internet of Everything ยุคถัดไปอีกด้วย
