ลวดอลูมิเนียมสามารถเชื่อมต่อโดยตรงกับเต้ารับทองแดงได้หรือไม่?

เมื่อจะตอบคำถามว่า. ลวดอลูมิเนียม สามารถเชื่อมต่อโดยตรงกับเต้ารับทองแดงมาตรฐาน วัสดุศาสตร์และมาตรฐาน National Electrical Code (NEC) ในปัจจุบันให้คำตอบที่ชัดเจน: ไม่อย่างแน่นอน .

ข้อมูลจากคณะกรรมการความปลอดภัยสินค้าอุปโภคบริโภคของสหรัฐอเมริกา (CPSC) และสถาบันวิจัยแฟรงคลินเปิดเผยว่าบ้านที่ต่อสายด้วยลวดอะลูมิเนียม "เทคโนโลยีเก่า" ก่อนปี 1972 มีแนวโน้มที่จะเข้าถึง "สภาวะอันตรายจากไฟไหม้" ที่เต้ารับและการเชื่อมต่อสวิตช์มากกว่าบ้านที่ต่อสายด้วยทองแดงบริสุทธิ์ถึง 55 เท่า ความเสี่ยงจากไฟไหม้ขั้นรุนแรงนี้ไม่ได้เกิดจากลวดอะลูมิเนียมภายในผนัง แต่มุ่งไปที่จุดเชื่อมต่อทางกลระหว่างลวดอะลูมิเนียมกับขั้วไฟฟ้าที่ไม่ได้ดัดแปลง

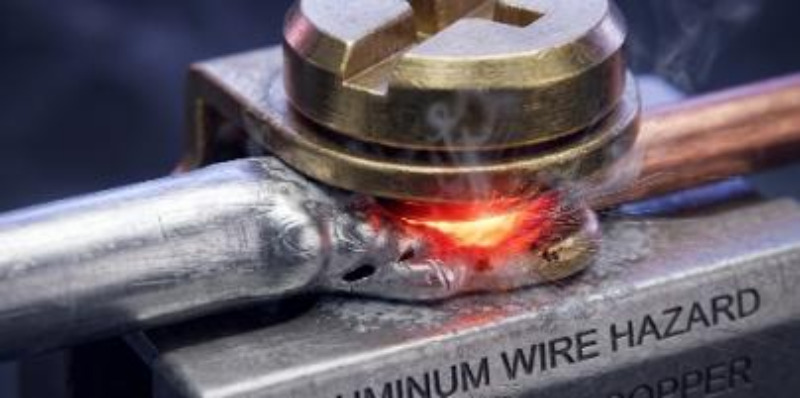

เหตุใดการเชื่อมต่อระหว่างอลูมิเนียมกับทองแดงโดยตรงจึงเป็นอันตรายอย่างยิ่ง

การกดอลูมิเนียมและทองแดงเข้าด้วยกันโดยไม่ต้องใช้สื่อพิเศษหรือการออกแบบทางกลโดยเฉพาะจะกระตุ้นให้เกิดปฏิกิริยาทางกายภาพและเคมีที่ทำลายล้างอย่างช้าๆ แต่ไม่สามารถย้อนกลับได้

• การขยายตัวทางความร้อนไม่ตรงกันและ "การไหลเย็น": ค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนของอะลูมิเนียม (~23.1 µm/m·°C) สูงกว่าค่าสัมประสิทธิ์การขยายตัวทางความร้อนของทองแดงและเหล็กกล้าอย่างมาก เมื่อกระแสไฟฟ้าให้ความร้อนแก่สายไฟภายใต้ข้อจำกัดที่เข้มงวดของสกรูตัวรับมาตรฐาน อลูมิเนียมจะเกิดการขยายตัวอย่างรุนแรงและการเสียรูปพลาสติกตามขวางที่ไม่สามารถกลับคืนสภาพเดิมได้ หรือที่เรียกว่า "การไหลเย็น" หรือการคืบทางกล เมื่อเย็นตัวลง อลูมิเนียมจะหดตัวแต่สูญเสียปริมาตรเดิม ทิ้งช่องว่างเล็กๆ น้อยๆ ซึ่งทำให้เกิดการคลายตัวอย่างรุนแรง การโค้งงอ และการเผาไหม้ในที่สุดในรอบความร้อนหลายพันรอบ
• ชั้นฉนวนออกไซด์ร้ายแรง: ในขณะที่ทองแดงที่ถูกออกซิไดซ์ยังคงรักษาสภาพการนำไฟฟ้าได้อยู่บ้าง อลูมิเนียมจะทำปฏิกิริยากับออกซิเจนทันที ทำให้เกิดเป็นชั้นอะลูมิเนียมออกไซด์ (Al₂O₃) ที่หนาแน่นและแข็งมาก ชั้นนี้เป็นฉนวนไฟฟ้าที่ดีเยี่ยมซึ่งขัดขวางการส่งกระแสไฟฟ้าอย่างรุนแรง เมื่อการเชื่อมต่อทางกลคลายตัว ออกซิเดชั่นจะเร่งขึ้น ส่งผลให้ความต้านทานต่อการสัมผัสเพิ่มขึ้นแบบทวีคูณและก่อให้เกิดความร้อนทำลายล้างมหาศาล
• การกัดกร่อนของกัลวานิก: มีความแตกต่างที่เป็นไปได้อย่างมีนัยสำคัญระหว่างอลูมิเนียมและทองแดง เมื่อโลหะที่ไม่เหมือนกันเหล่านี้สัมผัสภายในเต้ารับมาตรฐานและสัมผัสกับความชื้นโดยรอบ พวกมันจะก่อตัวเป็นเซลล์กัลวานิกขนาดเล็กมาก เนื่องจากเป็นขั้วบวกที่มีฤทธิ์สูง ลวดอะลูมิเนียมจึงผ่านการกัดกร่อนด้วยกัลวานิกอย่างรวดเร็ว ส่งผลให้โครงสร้างทางกายภาพและหน้าตัดทางไฟฟ้าเสื่อมคุณภาพลง

โซลูชันการเชื่อมต่อโดยตรงที่ตรงตามมาตรฐานเพียงหนึ่งเดียว: อุปกรณ์ที่ได้รับการจัดอันดับ CO/ALR

เต้ารับมาตรฐานที่มีเครื่องหมาย "CU ONLY" ห้ามมิให้ต่อสายอะลูมิเนียมโดยเด็ดขาดไม่ว่าในกรณีใด ๆ เนื่องจากการคืบคลานในระยะยาวของอะลูมิเนียม อุปกรณ์ "AL/CU" ในยุคแรกๆ ก็ล้มเหลวในอัตราที่สูงเช่นกัน

รหัสไฟฟ้าสมัยใหม่ (เช่น NEC 406.10) กำหนดโดยกฎหมายว่าอุปกรณ์ไม่ได้ทำเครื่องหมายไว้ CO/ALR (ทองแดง-อะลูมิเนียมแก้ไข) ห้ามมิให้ต่อปลายตัวนำอะลูมิเนียมโดยตรงโดยเด็ดขาด เต้ารับ CO/ALR จะต้องผ่านข้อกำหนดที่เข้มงวด ยูแอล 1567 มาตรฐาน ใช้การชุบดีบุกแบบลึกเพื่อลดปฏิกิริยากัลวานิก และมีช่องนำทางแคบพิเศษเพื่อล็อคลวดอลูมิเนียมให้เข้าที่ ป้องกันการไหลของความเย็น

วิธีแก้ปัญหาการซ่อมแซมถาวรที่ดีที่สุด: ทองแดง "ผมเปีย"

เนื่องจากเต้ารับ CO/ALR มีราคาแพงและไม่สามารถแก้ไขอันตรายจากสายอะลูมิเนียมหลายเส้นที่ต่อเข้าด้วยกันภายในกล่องรวมสัญญาณ การซ่อมแซมถาวรที่แนะนำอย่างยิ่งของ CPSC คือ "ผมเปีย" . ซึ่งเกี่ยวข้องกับการต่อลวดทองแดงบริสุทธิ์เส้นสั้นเข้ากับลวดอลูมิเนียมที่มีอยู่อย่างแน่นหนา จากนั้นจึงเชื่อมต่อกับเต้ารับมาตรฐานสมัยใหม่

CPSC อนุมัติอย่างเป็นทางการเพียงสองวิธีผมเปียถาวร:

1. ระบบย้ำเชื่อมเย็นของ COPALUM (โซลูชันถาวรที่เหมาะสมที่สุด)

พัฒนาโดย TE Connectivity นี่เป็นวิธีการซ่อมแซมวิธีเดียวที่ CPSC มีความปลอดภัยเท่ากับการเดินสายไฟใหม่ที่บ้านด้วยทองแดง

• กลไก: ใช้ปลอกทองแดงชุบดีบุกแบบพิเศษ เครื่องมือไฟฟ้าที่เป็นเอกสิทธิ์จะใช้แรงกดสัมบูรณ์ 10,000 ปอนด์เพื่อสร้าง "การย้ำแบบแห้ง"
• ผลลัพธ์: แรงกดดันที่รุนแรงนี้บังคับให้โลหะไหลแบบพลาสติก ฉีกชั้นออกไซด์ทันทีและหลอมรวมตะแกรงโลหะที่อุณหภูมิห้องเพื่อสร้าง "การเชื่อมเย็น" ซึ่งจะกำจัดการเกิดออกซิเดชันและการกัดกร่อนของกัลวานิกในอนาคตอย่างถาวร

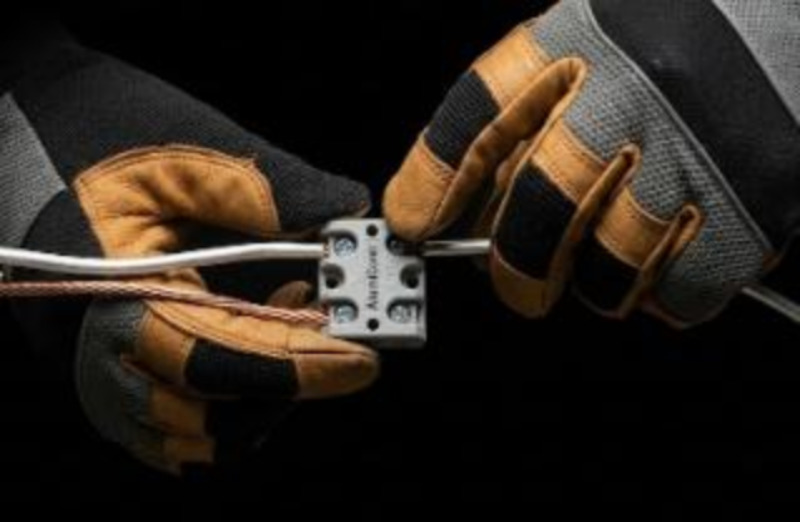

2. เทอร์มินอลอะลูมิเนียมเป็นทองแดงเฉพาะของ AlumiConn (ทางเลือกอื่นที่ได้รับการอนุมัติ)

สำหรับพื้นที่ที่ไม่มีเครื่องมือ COPALUM CPSC จะอนุมัติตัวเชื่อมต่อ AlumiConn โดย King Innovation

• กลไก: นี่คือเทอร์มินัลบล็อกขนาดเล็กหลายพอร์ตขนาดกะทัดรัดที่มีการเสียบสายอะลูมิเนียมและทองแดงเข้าไปในพอร์ตที่แยกออกจากกันโดยสิ้นเชิง ซึ่งจะตัดเส้นทางการกัดกร่อนของกัลวานิกที่แหล่งกำเนิด
• ป้องกันการเกิดออกซิเดชัน: ภายในห้องโดยสารได้รับการเติมสารต่อต้านอนุมูลอิสระไว้ล่วงหน้า ซึ่งจะเคลือบคริสตัลอะลูมิเนียมเปลือยทันทีเมื่อแทรกเข้าไป เพื่อปิดกั้นออกซิเจน

คำเตือนการปฏิบัติตามข้อกำหนดที่สำคัญ: การควบคุมแรงบิดภาคบังคับ (NEC 110.14(D))

เมื่อใช้ตัวเชื่อมต่อ AlumiConn NEC 110.14(D) กำหนดให้ผู้ติดตั้งใช้ เครื่องมือแรงบิดที่สอบเทียบแล้ว (เช่น ไขควงทอร์ค) เพื่อให้ได้แรงบิดที่แน่นอนตามที่ผู้ผลิตกำหนด (โดยทั่วไปคือ 10 ถึง 15 ปอนด์) การขันแน่นน้อยเกินไปทำให้เกิดความต้านทานไฟฟ้าไหม้สูง ในขณะที่การขันแน่นเกินไปจะทำให้ลวดอะลูมิเนียมอ่อนเสียหาย การไม่ใช้เครื่องมือแรงบิดถือเป็นการละเมิดรหัสของ NEC และอาจนำไปสู่การปฏิเสธการเคลมประกันหลังเกิดเพลิงไหม้

ห้ามอย่างเคร่งครัด: น็อตลวดมาตรฐานหรือ "สีม่วง" ปลอดภัยหรือไม่?

ไม่ได้ คุณต้องไม่ใช้น็อตลวดแบบบิดเกลียวแบบมาตรฐานในการเชื่อมต่อระหว่างอะลูมิเนียมกับทองแดง แม้แต่น็อตลวด "สีม่วง" ที่จำหน่ายสำหรับการเชื่อมต่อระหว่างอะลูมิเนียมกับทองแดง (เช่น Ideal 65 ซึ่งมีสารต่อต้านอนุมูลอิสระ) ก็ไม่ได้รับการอนุมัติจาก CPSC สำหรับการซ่อมแซมแบบถาวร การทดสอบในห้องปฏิบัติการแสดงให้เห็นว่าสปริงเกลียวภายในน็อตลวดเหล่านี้ไม่สามารถจำกัดการขยายตัวทางความร้อนและการไหลเย็นอย่างรุนแรงของอะลูมิเนียมได้ การต่อน็อตลวดกับลวดอลูมิเนียมมักจะล้มเหลวและก่อให้เกิดอันตรายจากไฟไหม้ได้เร็วกว่าเต้ารับเก่าดั้งเดิมที่ไม่ผ่านการบำบัด

คำถามที่พบบ่อย | คำถามที่พบบ่อย

คำถามที่ 1: ฉันสามารถเชื่อมต่อสายอะลูมิเนียมเข้ากับเต้ารับทองแดงมาตรฐานได้โดยตรงหรือไม่

ไม่อย่างแน่นอน ตามประมวลกฎหมายไฟฟ้าแห่งชาติ (NEC) ห้ามมิให้อุปกรณ์ที่ไม่ผ่านการรับรองที่ไม่มีเครื่องหมาย CO/ALR ยุติตัวนำอะลูมิเนียมโดยเด็ดขาด การบีบอัดโดยตรงของโลหะทั้งสองนี้โดยไม่มีการออกแบบทางกลแบบพิเศษจะทำให้เกิดปฏิกิริยาการทำลายล้างที่ไม่สามารถย้อนกลับได้

คำถามที่ 2: ทำไมการต่อสายอลูมิเนียมและทองแดงถึงทำให้เกิดเพลิงไหม้? มีเหตุผลหลักสามประการ: ประการแรก การขยายตัวทางความร้อนที่สูงขึ้นของอลูมิเนียมทำให้เกิดการคืบคลานทางกล (การไหลเย็น) ที่จุดเชื่อมต่อ ซึ่งนำไปสู่การหลวมและการโค้งงอ ประการที่สอง อลูมิเนียมที่เปลือยเปล่าจะก่อตัวเป็นชั้นออกไซด์ที่มีฉนวนสูง (อะลูมิเนียมออกไซด์) ที่สร้างความร้อนสูงในทันที ประการที่สาม การสัมผัสกันระหว่างโลหะทั้งสองทำให้เกิดการกัดกร่อนของกัลวานิก ส่งผลให้ความแข็งแรงเชิงกลของลวดลดลงอย่างรวดเร็ว

คำถามที่ 3: ฉันสามารถใช้เต้ารับ "AL/CU" หรือน็อตลวด "สีม่วง" ที่มีสารต่อต้านอนุมูลอิสระได้หรือไม่

ไม่ อุปกรณ์ "AL/CU" รุ่นแรก ๆ ล้มเหลวเนื่องจากไม่สามารถต้านทานการคืบคลานในระยะยาวของอะลูมิเนียมได้ ในทำนองเดียวกัน น็อตลวด "สีม่วง" ที่มีสารต่อต้านอนุมูลอิสระไม่ได้รับการยอมรับจาก CPSC สำหรับการซ่อมแซมแบบถาวร อัตราความล้มเหลวและความเสี่ยงจากไฟไหม้ยังเร็วกว่าเต้ารับเก่าที่ไม่ผ่านการบำบัดอีกด้วย

คำถามที่ 4: วิธีใดที่ตรงตามมาตรฐานและปลอดภัยที่สุดในการซ่อมแซมสายไฟอะลูมิเนียมเก่า?

มีวิธีปฏิบัติตามข้อกำหนดอย่างสมบูรณ์เพียงสองวิธีเท่านั้นในการลดความเสี่ยงจากความร้อนสูงเกินไปอย่างถาวร ได้แก่ เปลี่ยนอุปกรณ์ทั้งหมดด้วยเต้ารับ CO/ALR เฉพาะที่ผ่านมาตรฐาน UL 1567; หรือใช้ผมเปียทองแดงกับระบบเชื่อมเย็น COPALUM หรือขั้วต่อ AlumiConn เพื่อให้มั่นใจว่าคุณใช้เครื่องมือทอร์กที่มีความแม่นยำเพื่อให้ตรงตามข้อกำหนดแรงบิด NEC 110.14(D) ระหว่างการติดตั้ง
